GOK tester szczelności instalacji gazowej typ 4071 Marine, RVS 8 x RVS 8 z 2 króćcami na wąż 8 mm - do łodzi i jachtu
- Tester szczelności GOK typ 4071 z linii Marine do instalacji LPG na łodzi i jachcie. Po wciśnięciu przycisku nieszczelność widać jako pęcherzyki w okienku. Złączki RVS 8 x RVS 8 i 2 króćce na wąż 8 mm, maks. 2 bar, spadek ciśnienia poniżej 1 mbar.

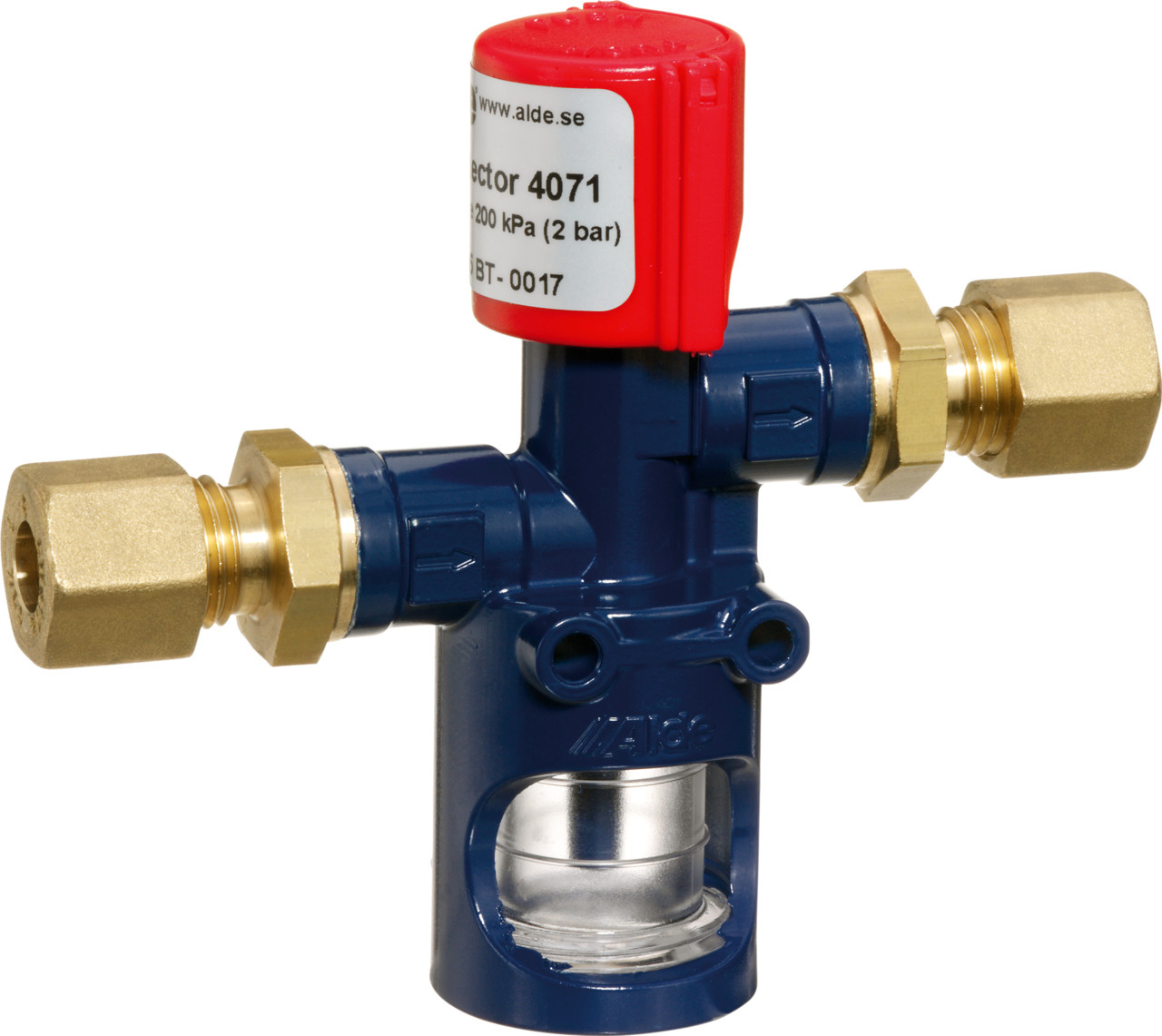

GOK typ 4071 Marine to tester szczelności montowany na stałe w instalacji gazu płynnego (LPG) na łodzi lub jachcie. Wystarczy wcisnąć przycisk, a nieszczelność w instalacji za testerem pokaże się jako pęcherzyki w okienku kontrolnym. Ta wersja ma wylot prosty i po obu stronach złączki zaciskowe 8 mm (RVS 8) z nakrętką typ M-MS i pierścieniem typ D-MS. W zestawie są 2 króćce RST 8 z końcówką na wąż 8 mm. Na obudowie jest oznaczenie Alde Leak Detector 4071.
Jak działa
- szybka kontrola szczelności całej instalacji za testerem po wciśnięciu przycisku
- przy nieszczelności w okienku kontrolnym pojawiają się pęcherzyki
- mieszanina glikolu w zestawie pozwala wykonać test także poniżej 0°C
- maksymalne ciśnienie robocze 2 bar, spadek ciśnienia poniżej 1 mbar
- producent zaleca test przy każdym użyciu instalacji i przy każdej wymianie butli
Przyłącza i montaż
- do wszystkich niskociśnieniowych instalacji gazu płynnego na łodziach
- po obu stronach złączka zaciskowa 8 mm (RVS 8) z nakrętką typ M-MS i pierścieniem typ D-MS
- 2 króćce RST 8 z końcówką na wąż 8 mm pozwalają podłączyć tester do węża gazowego
- możliwie blisko wyjścia reduktora, najlepiej w skrzynce na butle; jeśli to niemożliwe, w miejscu osłoniętym przed UV i wodą
- zawsze przed pierwszą armaturą i odbiornikiem gazu, pionowo, z widocznym okienkiem, zgodnie ze strzałkami kierunku przepływu
- w zestawie są śruby mocujące i tulejki wzmacniające do rurek miedzianych
Jak wykonać test
- otwórz zawór główny butli
- wyłącz wszystkie odbiorniki gazu i odczekaj ok. 60 sekund, aż zabezpieczenia przeciwwypływowe odetną gaz (słychać kliknięcie)
- wciśnij czerwony przycisk na spodzie i przytrzymaj co najmniej 10 sekund, w dużych instalacjach dłużej
- na pierwszy pęcherzyk czekaj co najmniej minutę; jeśli kolejne pojawiają się rzadziej niż co 10 sekund, instalację można uznać za szczelną
- gdy tester pokaże nieszczelność, nie używaj instalacji; miejsce wycieku znajdziesz roztworem mydła lub sprayem do wykrywania nieszczelności
Uzupełnianie płynu i kontrola testera
- zamknij zawór butli, odkręć okienko i wlej płyn do górnej kreski, potem przykręć okienko i sprawdź uszczelkę
- po napełnieniu nie odwracaj testera do góry dnem, bo płyn może się wylać
- po uzupełnieniu sprawdź szczelność samego testera
- poziom płynu kontroluj regularnie
- sprawdzenie działania: włącz odbiornik o małym poborze gazu (np. lodówkę) i wciśnij przycisk do oporu - pęcherzyki oznaczają, że tester działa
Powiązane produkty
- GOK tester szczelności 4071 z wylotem 90°, RST 8 x RVS 8 - do kampera i przyczepy
- Spray do wykrywania nieszczelności GOK 400 ml
- Tuleja wzmacniająca GOK AD 8 x 1 do rurki miedzianej 8 mm
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | GOK |
| Numer katalogowy producenta | 02 004 71 |
| EAN | 4045659440346 |
| Typ | 4071 |
| Linia | Marine |
| Wylot | prosty |
| Przyłącza | złączka zaciskowa 8 mm x złączka zaciskowa 8 mm (RVS 8 x RVS 8) |
| Nakrętka / pierścień | typ M-MS / typ D-MS |
| Króćce na wąż | 2 szt., RST 8 x końcówka na wąż 8 mm |
| Maksymalne ciśnienie robocze | 2 bar |
| Spadek ciśnienia | < 1 mbar |
| Gaz | propan, butan (LPG) |
| Zastosowanie | niskociśnieniowe instalacje gazu płynnego na łodziach |
| Wskaźnik | pęcherzyki w okienku kontrolnym |
| Płyn | mieszanina glikolu, test także poniżej 0°C |
| Dopuszczenie | DBI (Dania) |
| Zawartość | tester, 2 króćce na wąż, śruby mocujące, tulejki wzmacniające, mieszanina glikolu |
Pytania i odpowiedzi
Czym ta wersja różni się od testera do kampera?
Wersja Marine ma prosty wylot i po obu stronach złączki zaciskowe 8 mm (RVS 8), a w zestawie są 2 króćce na wąż 8 mm. GOK przeznacza ją do niskociśnieniowych instalacji gazu płynnego na łodziach.
Czy mogę podłączyć ją do węża gazowego?
Tak. Króćce RST 8 wkłada się w złączki zaciskowe testera i dokręca nakrętki, a na końcówki 8 mm nasuwa się wąż gazowy.
Kiedy instalację można uznać za szczelną?
Po wciśnięciu przycisku na co najmniej 10 sekund odczekaj minutę na pierwszy pęcherzyk. Jeśli kolejne pęcherzyki pojawiają się rzadziej niż co 10 sekund, według producenta instalację można uznać za szczelną.
Czy tester działa zimą?
Tak. Mieszanina glikolu w zestawie pozwala sprawdzać szczelność także w temperaturach poniżej zera.
Jakim płynem uzupełniać tester?
Instrukcja zaleca wyłącznie płyn do testera Alde o numerze 4070125. Płyn wlewa się do górnej kreski na okienku.
Producent
GOK Regler- und Armaturen-Gesellschaft mbH & Co. KG, Obernbreiter Straße 2-18, 97340 Marktbreit, Niemcy.
