GOK złączka prosta RVS 8 x RVS 8, typ G, seria L - stalowa ocynkowana, z pierścieniem wcinającym, do rurki gazowej 8 mm
- Złączka prosta GOK typu G (EN ISO 8434-1 - SC), seria L, łączy dwie rurki gazowe 8 mm (RVS 8 x RVS 8). Ma nakrętki typu M i pierścienie wcinające typu D, stal ocynkowana. Przy rurce miedzianej użyj tulei wzmacniającej. Nr kat. 07 702 00.

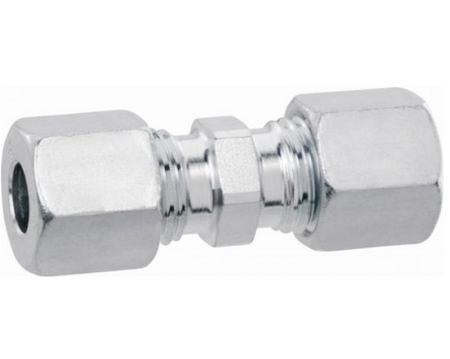

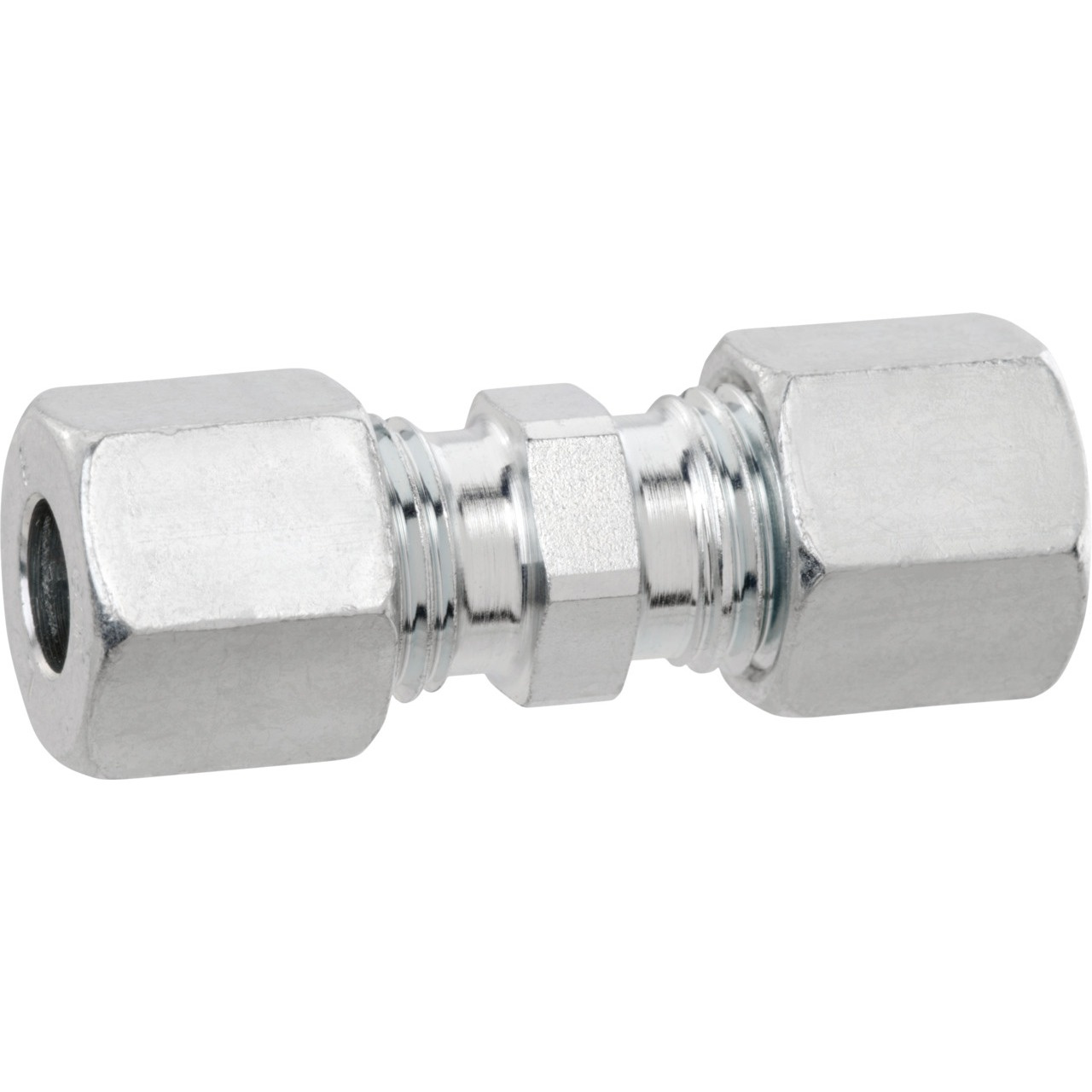

Złączka prosta GOK typu G łączy dwa odcinki rurki gazowej o średnicy 8 mm (RVS 8 x RVS 8, seria L). Po obu stronach ma nakrętkę typu M i pierścień wcinający typu D. Wykonanie stalowe, ocynkowane. Producent oznacza ją według EN ISO 8434-1 - SC, a złączki wcinające GOK mają certyfikat badania typu DVGW według DIN 3387-1.
Budowa
- przyłącza: RVS 8 x RVS 8, seria L
- nakrętka typu M, gwint M14 x 1,5
- pierścień wcinający typu D
- stal ocynkowana
- oznaczenie: EN ISO 8434-1 - SC
- numer katalogowy GOK: 07 702 00
Montaż
- przy rurce miedzianej lub aluminiowej zawsze użyj tulei wzmacniającej; przy aluminium tulei stalowej
- utnij rurkę prostopadle i usuń zadziory
- nasuń nakrętkę i pierścień, wsuń rurkę do oporu w korpus
- dokręć nakrętkę zgodnie z instrukcją montażu złączek wcinających GOK
- po montażu sprawdź szczelność sprayem do wykrywania nieszczelności lub testerem
Powiązane produkty
- GOK tuleja wzmacniająca AD 8 x 1 do rurki miedzianej 8 mm
- GOK pierścień wcinający stalowy 8 mm
- GOK nakrętka stalowa M14 x 1,5 do rurki 8 mm
- GOK kolanko RVS 8 x RVS 8, typ G
- Baryłka Ø8 mm niska GB493 N - do połączeń RVS 8 i angielskich zaworów szybkozamykających
- Spray do wykrywania nieszczelności GOK 400 ml
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | GOK |
| Numer katalogowy producenta | 07 702 00 |
| Typ | złączka prosta typ G |
| Norma | EN ISO 8434-1 - SC |
| Przyłącza | RVS 8 x RVS 8 |
| Seria | L |
| Nakrętka | typ M, M14 x 1,5 |
| Pierścień wcinający | typ D |
| Materiał | stal ocynkowana |
| Dopuszczenie | certyfikat badania typu DVGW wg DIN 3387-1 |
| Rurka miedziana lub aluminiowa | tylko z tuleją wzmacniającą |
Pytania i odpowiedzi
Do jakiej rurki pasuje złączka?
Do rurki gazowej o średnicy zewnętrznej 8 mm, z obu stron.
Czy mogę użyć jej z rurką miedzianą?
Tak, ale producent wymaga wtedy tulei wzmacniającej. Przy rurce aluminiowej tuleja musi być stalowa.
Jaki gwint ma nakrętka?
M14 x 1,5, jak w złączkach serii L na rurkę 8 mm.
Czy złączka ma dopuszczenie do gazu?
Złączki wcinające GOK mają certyfikat badania typu DVGW według DIN 3387-1.
Czy pierścienie są w zestawie?
Tak. Złączka ma po obu stronach nakrętkę typu M i pierścień wcinający typu D.
Producent
GOK Regler- und Armaturen-Gesellschaft mbH & Co. KG, Obernbreiter Straße 2-18, 97340 Marktbreit, Niemcy.
