Kathrein CAP-Konwerter V2 204500001 - jednostka sterująca do automatycznych anten satelitarnych CAP 650/750/850 GPS, CAP 550M plus i HDS 166 plus, 12 V
- Jednostka sterująca Kathrein do anten CAP 650, 750 i 850 GPS, CAP 550M plus i HDS 166 plus. Steruje anteną z odbiornika lub telewizora z tunerem satelitarnym. Z adapterem UFZ 132 i aplikacją CAPcontrol przesyła na żywo TV i radio. Zasilanie 10,5-30 V.

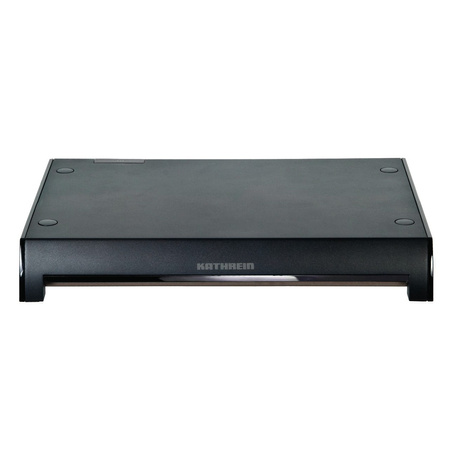

CAP-Konwerter V2 to jednostka sterująca Kathrein do w pełni automatycznych anten satelitarnych CAP 650 GPS, CAP 750 GPS, CAP 850 GPS i CAP 550M plus oraz do półautomatycznego zestawu HDS 166 plus. Konwerter łączy antenę z telewizorem z tunerem satelitarnym lub z odbiornikiem i steruje nią za pomocą sygnałów DiSEqC 1.0 lub 22 kHz. Z adapterem WLAN UFZ 132 i darmową aplikacją CAPcontrol na Androida i iOS możesz sterować anteną ze smartfona i oglądać telewizję na żywo. Konwerter jest przeznaczony do kampera lub przyczepy na postoju.
Do czego służy
- steruje w pełni automatycznymi antenami CAP 650 GPS, CAP 750 GPS, CAP 850 GPS i CAP 550M plus
- steruje półautomatycznym zestawem HDS 166 plus
- w starszych w pełni automatycznych antenach Kathrein zastępuje dawny odbiornik; potrzebna jest wtedy aktualizacja oprogramowania jednostki zewnętrznej CAP w serwisie Kathrein
- do CAP 550M plus fabrycznie potrzebna jest aktualizacja oprogramowania konwertera
- 4 pozycje satelitów do wyboru z odbiornika lub telewizora, fabrycznie Astra 19,2°E, Hotbird 13°E, Astra 23,5°E i Astra 28,2°E

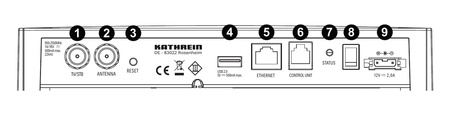

Złącza na tylnej ściance
- TV/STB - wyjście sygnału satelitarnego do telewizora lub odbiornika (gniazdo F)
- ANTENNA - wejście sygnału z anteny CAP lub HDS (gniazdo F)
- USB 2.0 typu A - aktualizacja oprogramowania i listy programów, adapter UFZ 132
- ETHERNET RJ45 - połączenie z routerem
- CONTROL UNIT RJ12 - przycisk zewnętrzny lub panel HDS 50/HDS 52
- dioda STATUS, przycisk RESET, wyłącznik i gniazdo zasilania 12 V 2,0 A
Montaż i zasilanie
- montaż w suchym wnętrzu, np. w szafce lub schowku, w dowolnej pozycji na 4 wkrętach
- zostaw dostęp do tylnej ścianki i bezpiecznika z boku obudowy
- wolne miejsce wokół: 20 cm nad i pod, 2 cm po bokach, 5 cm z przodu i z tyłu
- zasilanie 10,5-30 V z instalacji pojazdu, przez bezpiecznik 5 A

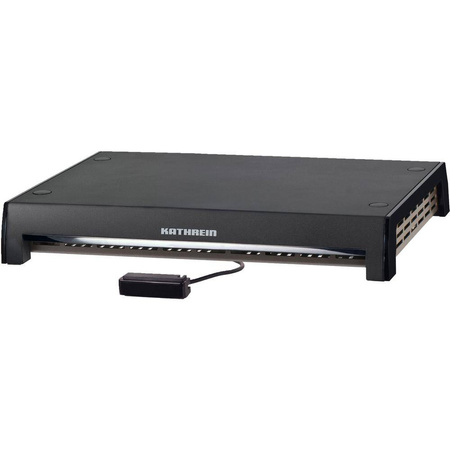

- w zestawie: konwerter, przewód zasilający 12 V, przycisk i instrukcja
Powiązane produkty
- Kathrein CAP 650 GPS - automatyczna antena satelitarna
- Kathrein CAP 750 GPS - automatyczna antena satelitarna
- Kathrein CAP 850 GPS - automatyczna antena satelitarna
- Kathrein HDS 166 plus - mobilny zestaw antenowy
- Kathrein UFZ 132 - adapter WLAN USB
- Kathrein HDS 50 - zewnętrzny panel sterowania
- Kathrein HDS 42 - przełącznik Master/Slave
- Kathrein EV 06 - zewnętrzne gniazdo satelitarne
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | Kathrein |
| Model | CAP-Konwerter V2 |
| Numer producenta | 204500001 |
| EAN | 4063242000173 |
| Kolor | czarny |
| Pasuje do | CAP 650 GPS, CAP 750 GPS, CAP 850 GPS, CAP 550M plus, HDS 166 plus |
| Zakres częstotliwości SAT IF | 950-2150 MHz |
| Poziom sygnału wejściowego | 44-83 dBµV |
| Standard | DVB-S/DVB-S2 |
| Szybkość transmisji | 2-45 MSymb/s (30 przy DVB-S2/8PSK) |
| Sygnały sterujące | DiSEqC 1.0 / 22 kHz; 14/18 V |
| Zasilanie LNB | 14/18 V, maks. 400 mA |
| Napięcie zasilania | 10,5-30,0 V |
| Pobór mocy | maks. 14 W, typowo 12 W, czuwanie 0,2 W |
| Złącza | 2 x F, USB 2.0, RJ45, RJ12 |
| Temperatura pracy | -10 do +45°C |
| Wymiary | 226,3 x 171,2 x 37,5 mm |
| Masa | 0,5 kg |
| W zestawie | konwerter, przewód zasilający 12 V, przycisk, instrukcja |
Pytania i odpowiedzi
Z jakimi antenami współpracuje konwerter?
Z w pełni automatycznymi antenami Kathrein CAP 650 GPS, CAP 750 GPS, CAP 850 GPS i CAP 550M plus oraz z półautomatycznym zestawem HDS 166 plus.
Czy mogę go użyć ze starszą anteną CAP?
Tak, w starszych w pełni automatycznych antenach Kathrein konwerter zastępuje dawny odbiornik. Jednostka zewnętrzna CAP potrzebuje wtedy aktualizacji oprogramowania w serwisie Kathrein.
Czy mogę sterować anteną ze smartfona?
Tak, z adapterem WLAN UFZ 132 albo przez router podłączony kablem LAN i z darmową aplikacją CAPcontrol na Androida i iOS.
Jakie napięcie jest potrzebne?
Od 10,5 do 30 V. Producent zaleca bezpiecznik 5 A między przewodem dodatnim a akumulatorem.
Czy konwerter działa w czasie jazdy?
Nie. Producent przeznacza go do kampera lub przyczepy na postoju.
Producent
KATHREIN Digital Systems GmbH, Salinstraße 34, 83022 Rosenheim, Niemcy.
