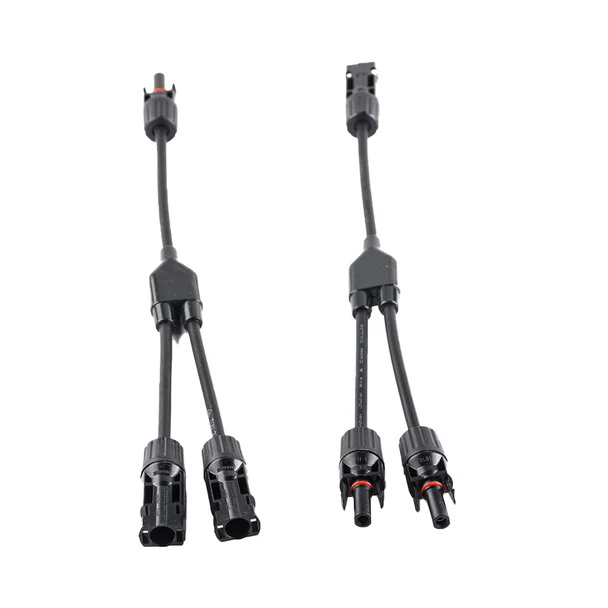

Konektor równoległy MC4 do 2 paneli PV Fothermo

Złącza równoległe są kompatybilne ze złączami solarnymi i służą do równoległego połączenia 2 modułów fotowoltaicznych.

Ważne cechy przedmiotu

• Gniazda odgałęzione do równoległego połączenia kilku modułów fotowoltaicznych
• Nadaje się do kabli o przekroju 4mm²-6mm²
• Kompatybilny ze złączami solarnymi
• System łatwego kliknięcia
• Stopień ochrony IP67 po podłączeniu

Co oznacza połączenie równoległe?

W przypadku połączenia równoległego linie plus i minus są łączone na jednym wyjściu. W tym obwodzie prąd wzrasta, a napięcie pozostaje takie samo.
Praktyczny przykład: chcesz podłączyć 3 moduły słoneczne o mocy 100 W (Imp=5,56A Vmp=17,8V) do kontrolera ładowania o natężeniu 20A i max. napięcie wejściowe 30V/DC. Aby nie przekroczyć dopuszczalnego napięcia wejściowego, należy połączyć moduły równolegle. Zatem plus do plus i minus do minus.
Jeśli teraz mierzysz pasmo, powinieneś być w stanie zmierzyć następujące wartości w idealnych warunkach oświetleniowych: Imp=16,68A i Vmp=17,8V.
