Przewód jednożyłowy H07V-K 1 x 16 mm² czarny - linka miedziana w izolacji PVC 450/750 V, HELUKABEL 26841
- Przewód jednożyłowy HELUKABEL H07V-K 1 x 16 mm², kolor izolacji: czarny, nr art. 26841. Giętka linka miedziana klasy 5 w izolacji PVC, 450/750 V, średnica zewnętrzna 6,7-8,1 mm. Cena za 1 m.
HELUKABEL H07V-K 1 x 16 mm² to giętki przewód jednożyłowy (linka) w izolacji PVC na napięcie 450/750 V. Producent przeznacza go do układania w rurkach instalacyjnych, na tynku i pod tynkiem lub w podobnych zamkniętych systemach oraz do stałego, osłoniętego montażu w oświetleniu i w aparaturze łączeniowej i sterowniczej, przy napięciu do 1000 V AC lub 750 V DC względem ziemi. Kolor izolacji: czarny.
Budowa
- żyła z gołej miedzi, linka wielodrutowa klasy 5 wg DIN VDE 0295 / IEC 60228
- izolacja z PVC (typ TI1) wg DIN VDE 0207-363-3 / DIN EN 50363-3
- przekrój 1 x 16 mm², średnica zewnętrzna 6,7-8,1 mm
- kolor izolacji: czarny (RAL 9005)
Zastosowanie i właściwości
- układanie w rurkach instalacyjnych, na tynku i pod tynkiem oraz w zamkniętych kanałach
- stały, osłonięty montaż w oświetleniu i aparaturze łączeniowej do 1000 V AC lub 750 V DC względem ziemi
- nie do bezpośredniego układania na drabinkach i w korytkach kablowych, z wyjątkiem przewodów wyrównawczych
- nierozprzestrzeniający płomienia wg DIN EN 60332-1-2 / IEC 60332-1-2
- materiały bez kadmu i silikonu, bez substancji zaburzających lakierowanie
Inne przewody HELUKABEL w sklepie
- H07V-K 1 x 2,5 mm² czerwony (29149)
- H07V-K 1 x 2,5 mm² czarny (29145)
- H07V-K 1 x 16 mm² czerwony (26845)
- H07V-K 1 x 25 mm² czerwony (26861)
- H07V-K 1 x 25 mm² czarny (26857)
- H07V-K 1 x 50 mm² czerwony (26893)
- H07V-K 1 x 50 mm² czarny (26889)

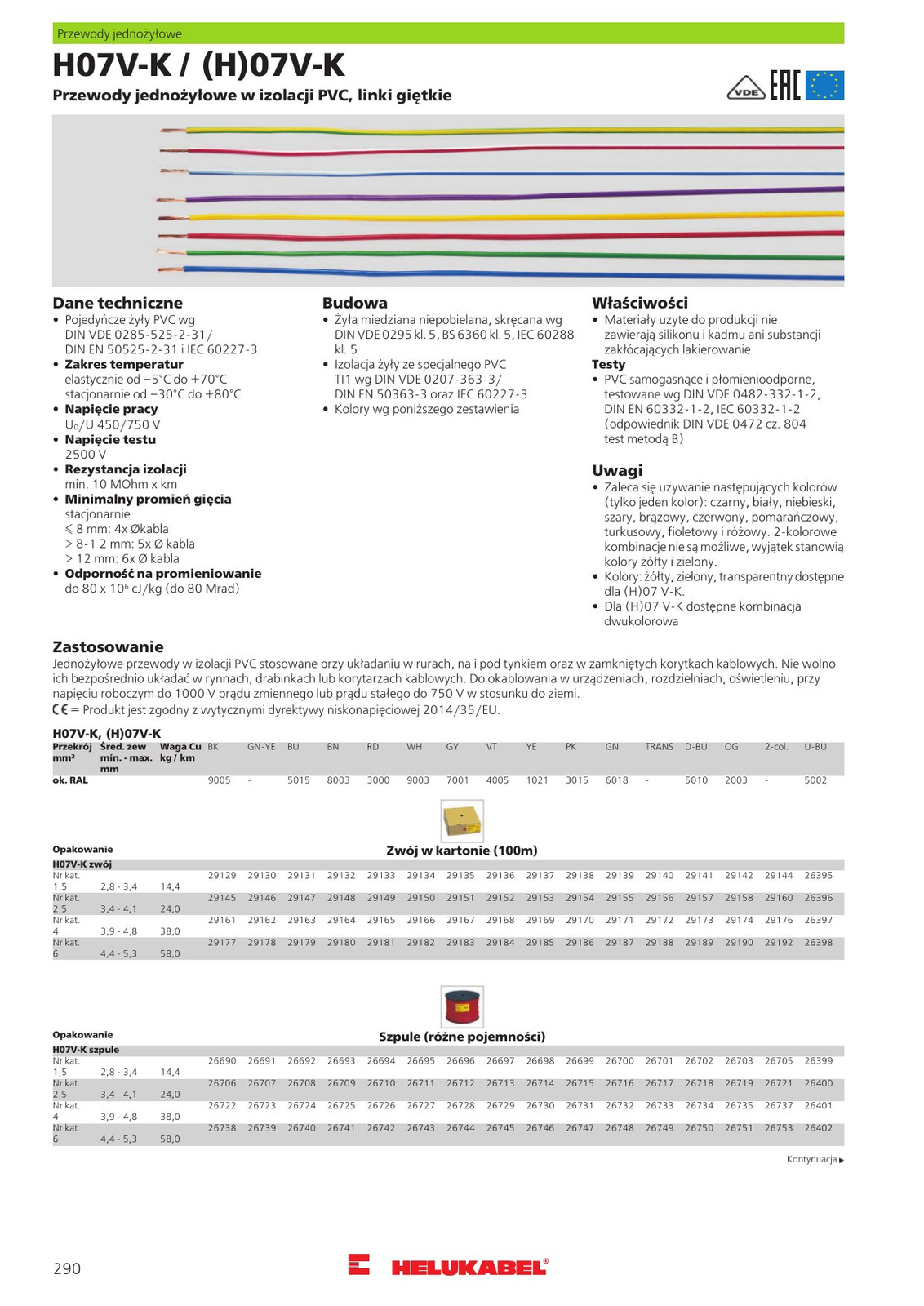

Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | HELUKABEL |
| Seria | H07V-K |
| Numer artykułu | 26841 |
| Liczba żył x przekrój | 1 x 16 mm² |
| AWG (ok.) | 6 |
| Kolor izolacji | czarny (RAL 9005) |
| Średnica zewnętrzna | 6,7-8,1 mm |
| Zawartość miedzi | 154 kg/km |
| Żyła | miedź goła, linka klasy 5 wg DIN VDE 0295 / IEC 60228 |
| Izolacja | PVC typ TI1 wg DIN VDE 0207-363-3 / DIN EN 50363-3 |
| Napięcie nominalne U0/U | 450/750 V |
| Napięcie probiercze | 2500 V |
| Temperatura pracy w ruchu | +5°C do +70°C |
| Temperatura pracy przy ułożeniu stałym | -30°C do +80°C |
| Min. promień gięcia (ułożenie stałe) | 4x średnica (do 8 mm), 5x (8-12 mm), 6x (powyżej 12 mm) |
| Norma | DIN VDE 0285-525-2-31 / DIN EN 50525-2-31, IEC 60227-3 |
| Palność | nierozprzestrzeniający płomienia wg DIN EN 60332-1-2 / IEC 60332-1-2 |
| Jednostka sprzedaży | 1 m |
Pytania i odpowiedzi
Czy cena dotyczy 1 metra?
Tak. Cena dotyczy 1 m przewodu, a ilość w zamówieniu to liczba metrów.
Na jakie napięcie jest przewód?
Napięcie nominalne U0/U wynosi 450/750 V, napięcie probiercze 2500 V.
Jaka jest średnica zewnętrzna?
Producent podaje 6,7-8,1 mm.
Czy można go układać w korytku kablowym?
Producent nie dopuszcza H07V-K do bezpośredniego układania na drabinkach i w korytkach kablowych, z wyjątkiem przewodów wyrównawczych. Przewód układa się w rurkach lub zamkniętych kanałach.
Producent
HELU KABEL GmbH, Schloßhaldenstraße 10, 71282 Hemmingen, Niemcy.
