Przewód sterowniczy OZ-500 3 x 2,5 mm² szary, żyły czarne numerowane - linka miedziana PVC 300/500 V, HELUKABEL 10122
- Elastyczny przewód sterowniczy HELUKABEL OZ-500 3 x 2,5 mm², nr art. 10122: czarne żyły z białą numeracją, bez żyły ochronnej, szary płaszcz PVC, 300/500 V, średnica 8,3 mm. Cena za 1 m.
HELUKABEL OZ-500 3 x 2,5 mm² to elastyczny przewód sterowniczy i przyłączeniowy w szarym płaszczu PVC, z czarnymi żyłami numerowanymi białymi cyframi. Oznaczenie OZ oznacza wersję bez żyły ochronnej zielono-żółtej, a wersja z żyłą ochronną nosi nazwę JZ-500. Producent przeznacza go do zastosowań elastycznych przy średnich obciążeniach mechanicznych, przy swobodnym ruchu bez naprężeń rozciągających i bez wymuszonego prowadzenia, w pomieszczeniach suchych, wilgotnych i mokrych, ale nie na zewnątrz.
Budowa
- żyły z gołej miedzi, linka wielodrutowa klasy 5 wg DIN VDE 0295 / IEC 60228
- izolacja żył z PVC (typ Z 7225), żyły czarne z kolejną numeracją białymi cyframi wg DIN VDE 0293-334
- bez żyły ochronnej (OZ)
- płaszcz z PVC typ TM2 wg DIN VDE 0207-363-4-1 / DIN EN 50363-4-1, kolor szary (RAL 7001)
- oznaczenie długości co metr
Zastosowanie i właściwości
- przewód przyłączeniowy i sterowniczy w obrabiarkach, liniach montażowych, przenośnikach taśmowych i liniach produkcyjnych
- budowa maszyn i urządzeń, klimatyzacja, huty i walcownie
- w dużym stopniu odporny na olej
- ograniczona odporność na skręcanie i ograniczona przydatność do prowadników łańcuchowych
- nierozprzestrzeniający płomienia wg DIN EN 60332-1-2 / IEC 60332-1-2
- materiały bez kadmu i silikonu, bez substancji zaburzających lakierowanie
Inne przekroje OZ-500 w sklepie
- OZ-500 2 x 1 mm² szary (10060)
- OZ-500 3 x 1,5 mm² szary (10092)
- OZ-500 2 x 2,5 mm² szary (10120)
- OZ-500 2 x 4 mm² szary (10140)

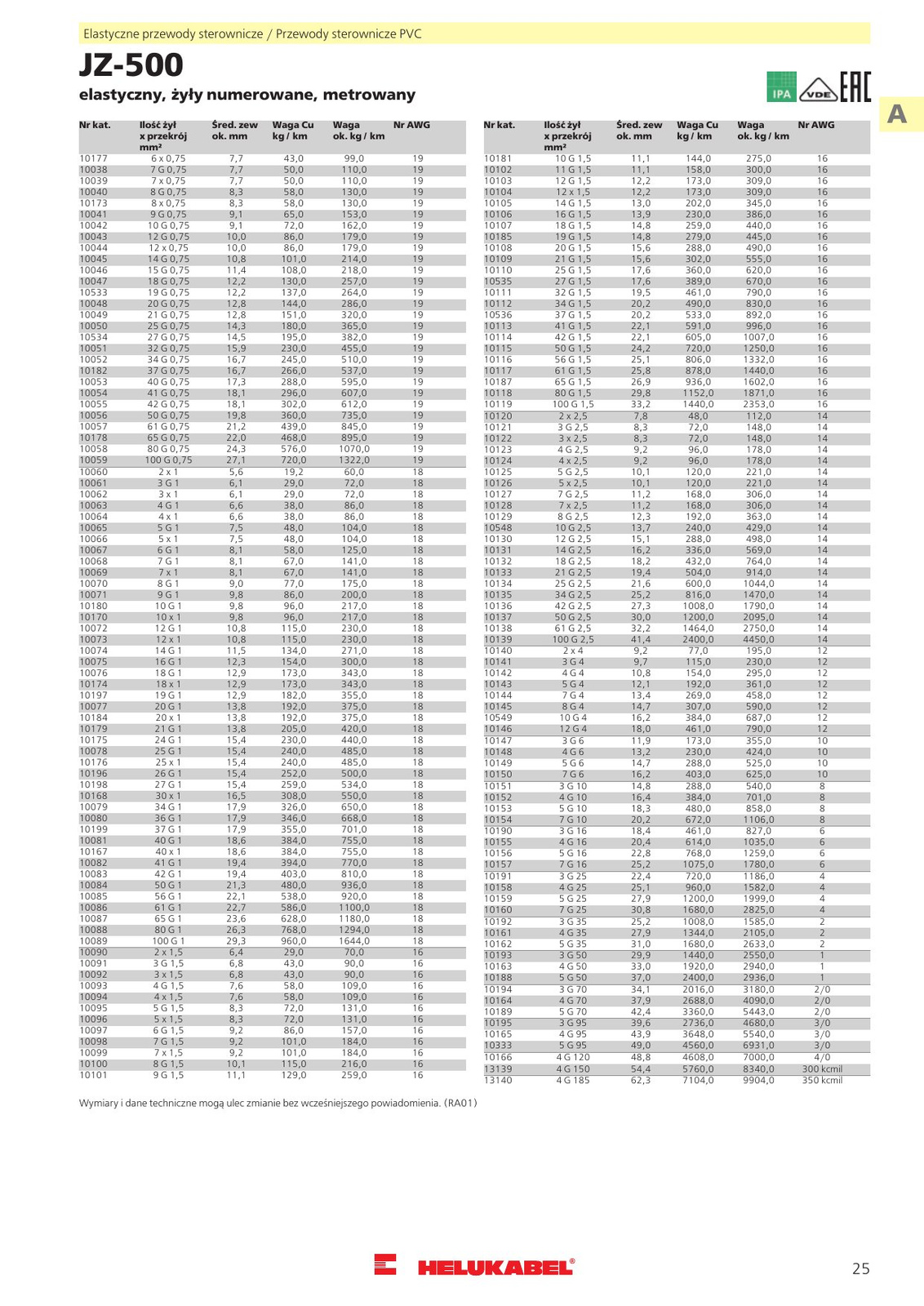

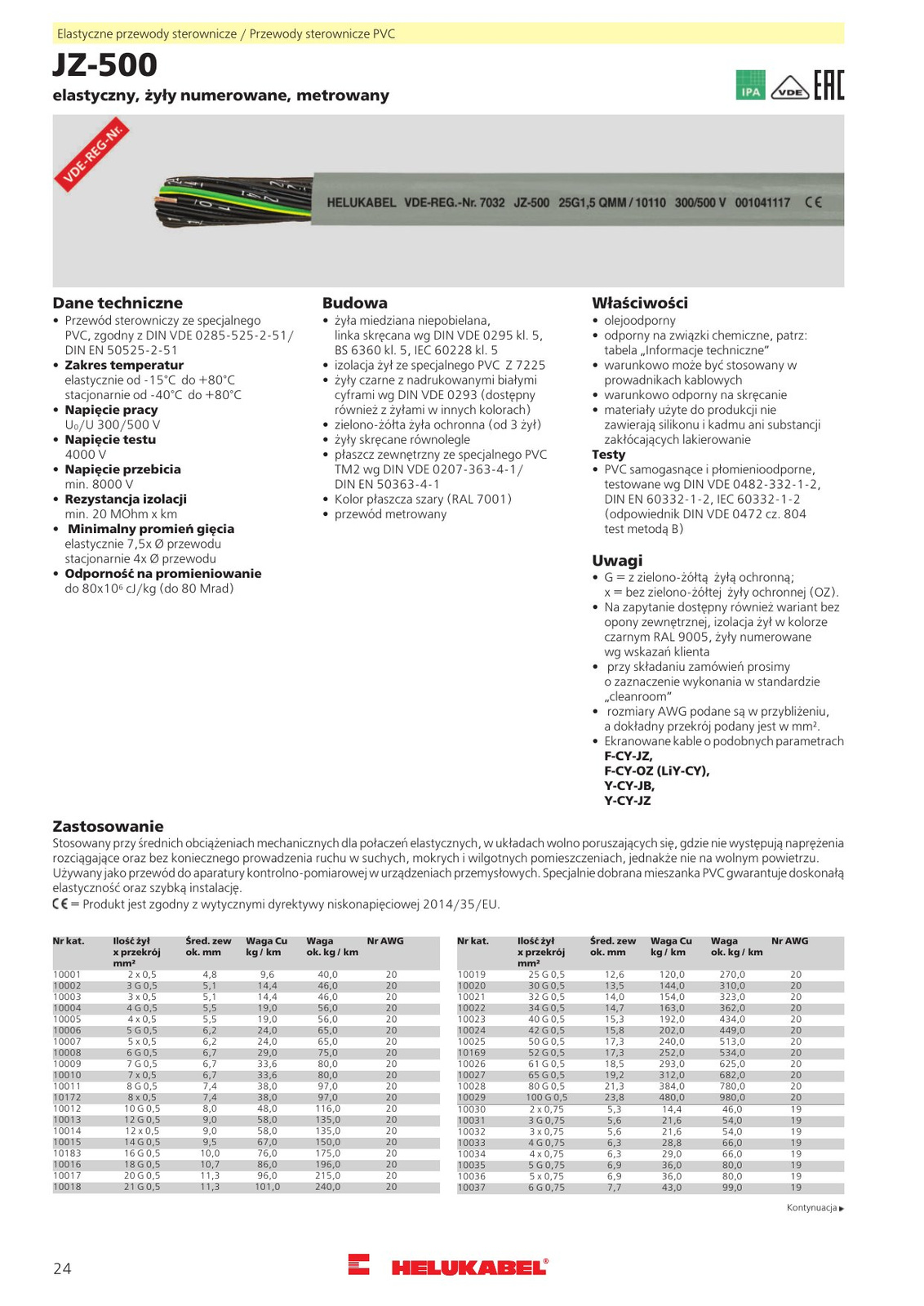

Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | HELUKABEL |
| Seria | JZ-500 / OZ-500 |
| Typ | OZ-500 (bez żyły ochronnej) |
| Numer artykułu | 10122 |
| Liczba żył x przekrój | 3 x 2,5 mm² |
| AWG (ok.) | 14 |
| Średnica zewnętrzna (ok.) | 8,3 mm |
| Zawartość miedzi | 72 kg/km |
| Masa (ok.) | 148 kg/km |
| Żyła | miedź goła, linka klasy 5 wg DIN VDE 0295 / IEC 60228 |
| Oznaczenie żył | czarne, numerowane białymi cyframi |
| Płaszcz | PVC typ TM2, szary (RAL 7001) |
| Napięcie nominalne U0/U | 300/500 V |
| Napięcie probiercze żyła/żyła | 4000 V |
| Napięcie przebicia | 8000 V |
| Temperatura pracy w ruchu | -15°C do +80°C |
| Temperatura pracy przy ułożeniu stałym | -40°C do +80°C |
| Min. promień gięcia | w ruchu 7,5x średnica, ułożenie stałe 4x średnica |
| Norma | w oparciu o DIN VDE 0285-525-2-51 / DIN EN 50525-2-51 |
| Atesty | EAC, VDE-Reg.-Nr. 7032 (do +70°C) |
| Palność | nierozprzestrzeniający płomienia wg DIN EN 60332-1-2 / IEC 60332-1-2 |
| Jednostka sprzedaży | 1 m |
Pytania i odpowiedzi
Czy cena dotyczy 1 metra?
Tak. Cena dotyczy 1 m przewodu, a ilość w zamówieniu to liczba metrów.
Czy przewód ma żyłę ochronną?
Nie. OZ-500 nie ma żyły zielono-żółtej, wszystkie żyły są czarne i numerowane.
Czy można go układać na zewnątrz?
Nie. Producent dopuszcza pomieszczenia suche, wilgotne i mokre, ale nie zastosowanie na zewnątrz.
Ile waży 1 m przewodu?
Producent podaje ok. 148 kg/km, czyli ok. 148 g na metr.
Producent
HELU KABEL GmbH, Schloßhaldenstraße 10, 71282 Hemmingen, Niemcy.
