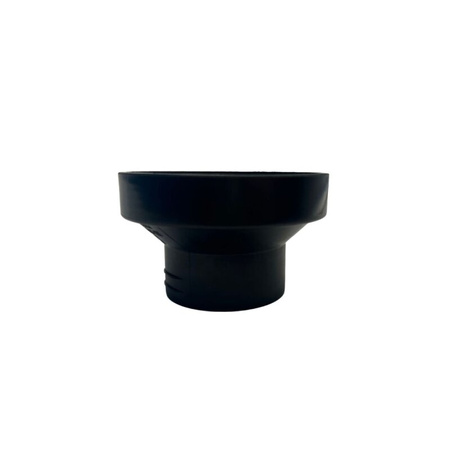

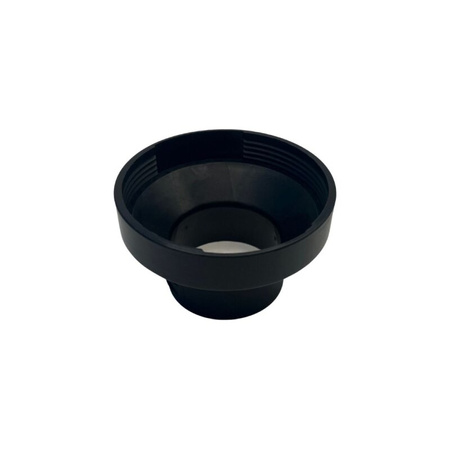

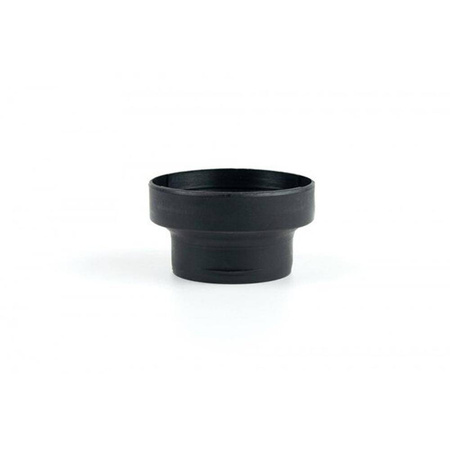

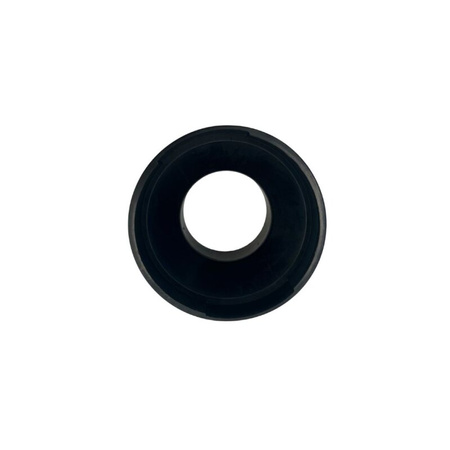

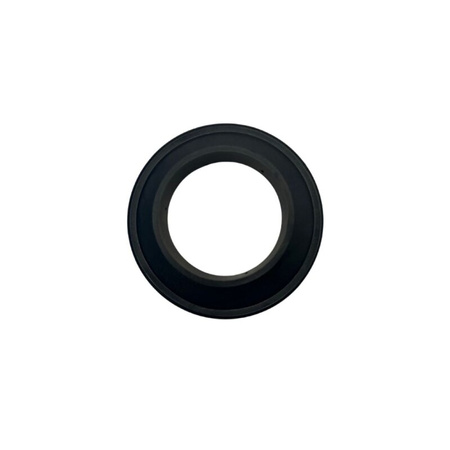

Redukcja kanału ciepłego powietrza Webasto 1320760A 90/60 mm - do ogrzewań Air Top Evo 40/55 i Air Top 2000 STC
- Oryginalna redukcja Webasto 1320760A do kanałów ciepłego powietrza: łączy elementy systemu 90 mm z elastycznym przewodem 60 mm. Długość 59 mm, czarne tworzywo. Do ogrzewań Air Top Evo 40/55 i Air Top 2000 STC.
Webasto 1320760A to oryginalna redukcja (w katalogu Webasto: adapter przedłużający) do systemu kanałów ciepłego powietrza. Strona o średnicy wewnętrznej 90 mm łączy się z elementami systemu kanałów 90 mm, a na stronę o średnicy zewnętrznej 60 mm nasuwa się elastyczny przewód 60 mm. Dzięki temu z głównej linii 90 mm można poprowadzić węższy przewód 60 mm, np. do wylotu powietrza w mniejszym pomieszczeniu.
Do czego służy
- przejście z systemu kanałów 90 mm na elastyczny przewód 60 mm
- strona 90 mm: średnica wewnętrzna 90 mm, łączona z elementami systemu 90 mm w połączeniu z nakrętką łączącą Webasto 1320468A
- strona 60 mm: średnica zewnętrzna 60 mm, do elastycznego przewodu 60 mm
- w katalogu Webasto oznaczona do ogrzewań powietrznych Air Top 2000 STC oraz Air Top Evo 40/55
Opór przepływu powietrza
- w obliczeniach oporu Webasto redukcja 90 > 60 mm to 211 punktów
- suma punktów głównej linii nie może przekroczyć maksimum ogrzewania: 550 punktów dla Air Top Evo 40 i 375 punktów dla Air Top Evo 55
- odgałęzień od głównej linii nie wlicza się do sumy, dlatego redukcję najlepiej stosować na odgałęzieniach
- po przekroczeniu limitu ogrzewanie przechodzi w przerwę regulacyjną i nie pracuje w sposób ciągły
Materiał
- czarne tworzywo sztuczne
- elementy systemu kanałów Webasto są wykonane z tworzywa PA6.6 GF30 wzmacnianego włóknem szklanym
- odporność systemu na temperaturę od -40 do +140°C
- Webasto nie odpowiada za instalacje z elementami kanałów innych producentów, zwłaszcza bez gwarantowanej odporności na wysoką temperaturę
Powiązane produkty
- Trójnik Y 90 x 90 x 90 mm Webasto 1320470A
- Trójnik Y 90 x 60 x 90 mm
- Przewód ciepłego powietrza 60 mm izolowany
- Przewód ciepłego powietrza 90 mm izolowany
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | Webasto |
| Numer katalogowy producenta | 1320760A |
| Poprzedni numer | 9011011C |
| EAN | 4054037049699 |
| Typ | redukcja (adapter przedłużający) kanału ciepłego powietrza |
| Średnica wewnętrzna strony większej (D1i) | 90 mm |
| Średnica zewnętrzna strony mniejszej (D2a) | 60 mm |
| Długość (L) | 59 mm |
| Łączenie po stronie 90 mm | z nakrętką łączącą Webasto 1320468A |
| Materiał | tworzywo sztuczne |
| Kolor | czarny |
| Opór przepływu (90 > 60 mm) | 211 punktów |
| Ogrzewania | Air Top 2000 STC, Air Top Evo 40, Air Top Evo 55 |
| Zawartość | 1 szt. |
Pytania i odpowiedzi
Do jakich ogrzewań pasuje redukcja?
W katalogu Webasto redukcja 1320760A jest oznaczona do systemów kanałów ciepłego powietrza ogrzewań Air Top 2000 STC oraz Air Top Evo 40 i Air Top Evo 55.
Jak się ją montuje?
Stronę o średnicy wewnętrznej 90 mm łączy się z elementami systemu kanałów 90 mm w połączeniu z nakrętką łączącą Webasto 1320468A. Na stronę o średnicy zewnętrznej 60 mm nasuwa się elastyczny przewód 60 mm.
Czy redukcja ogranicza przepływ powietrza?
Tak. Według Webasto redukcja 90 > 60 mm to 211 punktów oporu. Suma punktów głównej linii nie może przekroczyć 550 dla Air Top Evo 40 i 375 dla Air Top Evo 55. Odgałęzień od głównej linii nie wlicza się do sumy.
Z czego jest wykonana?
Z czarnego tworzywa sztucznego. Elementy systemu kanałów Webasto są wykonane z tworzywa PA6.6 GF30 wzmacnianego włóknem szklanym, odpornego na temperaturę od -40 do +140°C.
Czy mogę ją łączyć z kanałami innych producentów?
Webasto nie odpowiada za instalacje z elementami kanałów innych producentów, zwłaszcza bez gwarantowanej odporności na wysoką temperaturę.
Producent
Webasto SE, Kraillinger Straße 5, 82131 Stockdorf, Niemcy.
