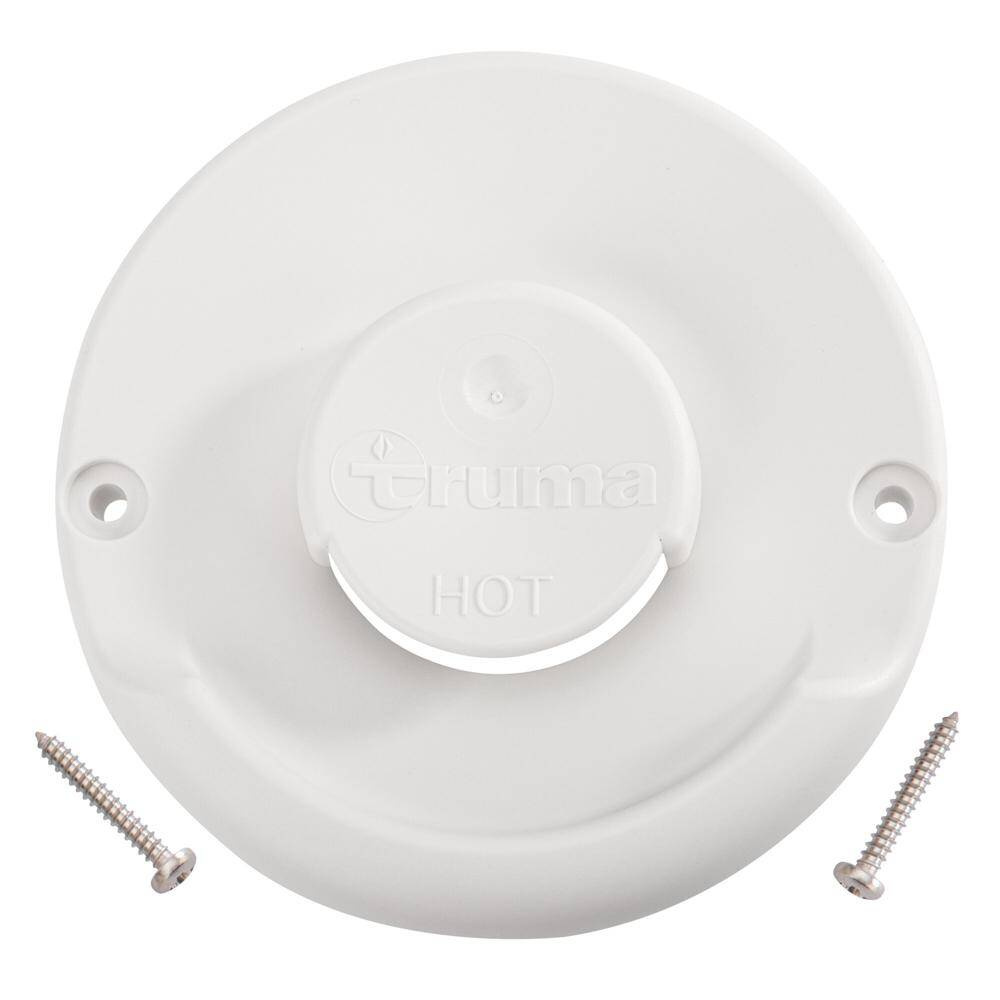

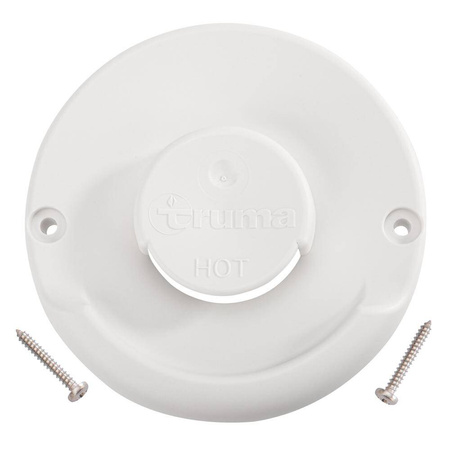

Truma kominek zewnętrzny ZR 80 bianco 36151-05 - część zewnętrzna komina ściennego do ogrzewania Combi

Truma Kaminaußenteil ZR 80 w kolorze bianco (biały), nr 36151-05 to zewnętrzna część komina ściennego ogrzewań Truma Combi. Nakłada się ją na część wewnętrzną komina ZR 80 od zewnątrz pojazdu i przykręca dwoma wkrętami. Przez kominek wylatują spaliny i jednocześnie zasysane jest powietrze do spalania. Część jest sprzedawana osobno - jako zamiennik uszkodzonej lub wyblakłej osłony albo jako uzupełnienie zestawu komina ściennego ZR 80, który nie zawiera części zewnętrznej.

Do czego służy

• zewnętrzna osłona komina ściennego ZR 80 widoczna na ścianie kampera lub przyczepy
• przez szczeliny kominka odprowadzane są spaliny i zasysane powietrze do spalania (system rura w rurze)
• kolor bianco (biały) - do dopasowania do ściany pojazdu
• pasuje do części wewnętrznej ZR 80 - cały komin składa się z części wewnętrznej i zewnętrznej
• dostępna w pięciu kolorach: kremowobiały, bianco (biały), jasnoszary, czarny i antracytowy

Do jakich ogrzewań

• komin ścienny ZR 80 ogrzewań gazowych Truma Combi (E), np. Combi 4, Combi 6, Combi 4 E, Combi 6 E
• część wymieniona przez Truma w akcesoriach do Combi (E) jako Kaminaußenteil ZR 80, nr 36151-05
• Do ogrzewań Combi D (E) nowej generacji Truma zaleca wersję czarną lub antracytową części zewnętrznej - znajdziesz je w powiązanych produktach.
• przy wymianie samej osłony istniejąca część wewnętrzna zostaje na miejscu

Wymiana osłony krok po kroku

• wyłącz ogrzewanie i odczekaj, aż komin ostygnie
• wykręć 2 wkręty mocujące starą część zewnętrzną i zdejmij ją
• sprawdź stan uszczelki i części wewnętrznej
• nałóż nową część zewnętrzną tak, aby strzałka na kominie wskazywała do góry
• przykręć ją 2 wkrętami B 3,5 x 25 ze stali nierdzewnej

Montaż komina ściennego według instrukcji Truma

• komin montuje się strzałką do góry, na płaskiej powierzchni ściany, którą wiatr opływa ze wszystkich stron
• w ścianie wierci się otwór Ø 83 mm; puste przestrzenie wokół otworu należy wypełnić drewnem
• komin uszczelnia gumowa uszczelka; na powierzchniach strukturalnych dodatkowo plastyczna masa uszczelniająca do karoserii - nie silikon
• część wewnętrzną przykręca się 6 wkrętami, część zewnętrzną nakłada się na nią i przykręca 2 wkrętami B 3,5 x 25
• rura spalin AA 3 (Ø 55 mm) musi być o 10% dłuższa od rury powietrza spalania ZR 80 (Ø 80 mm)
• rura ZR 80 o długości 60-100 cm może być prowadzona wznosząco lub ze spadkiem maks. 20 cm, a 100-200 cm wyłącznie wznosząco
• przy długości powyżej 60 cm rurę ZR 80 mocuje się do ściany co najmniej jednym zaciskiem ZRS
• odstęp układu spalinowego od elementów wrażliwych na ciepło to min. 10 mm

Truma dopuszcza do układu spalinowego Combi wyłącznie oryginalne części: rurę spalin AA 3 (39320-00), rurę powietrza spalania ZR 80 (39580-00) i zaciski - urządzenie jest badane i dopuszczone tylko z nimi. Montaż i odbiór instalacji gazowej powinien wykonać uprawniony serwis.

Powiązane produkty

• Część zewnętrzna komina ZR 80, kremowobiały (36151-01)
• Część zewnętrzna komina ZR 80, jasnoszary (36151-08)
• Część zewnętrzna komina ZR 80, czarny (36151-09)
• Część zewnętrzna komina ZR 80, antracytowy (36151-10)
• Zestaw komina ściennego ZR 80 (36240-01) - część wewnętrzna, rury i zaciski
• Część wewnętrzna komina ZR 80 (36140-01) z zaciskami
• Zacisk ZRS Ø 80 mm do mocowania rury ZR 80

Dane techniczne

Producent

Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn, Niemcy.
