Victron BlueSolar MPPT 100/20 regulator ładowania PV 12/24/48 V 20 A - kamper i off-grid

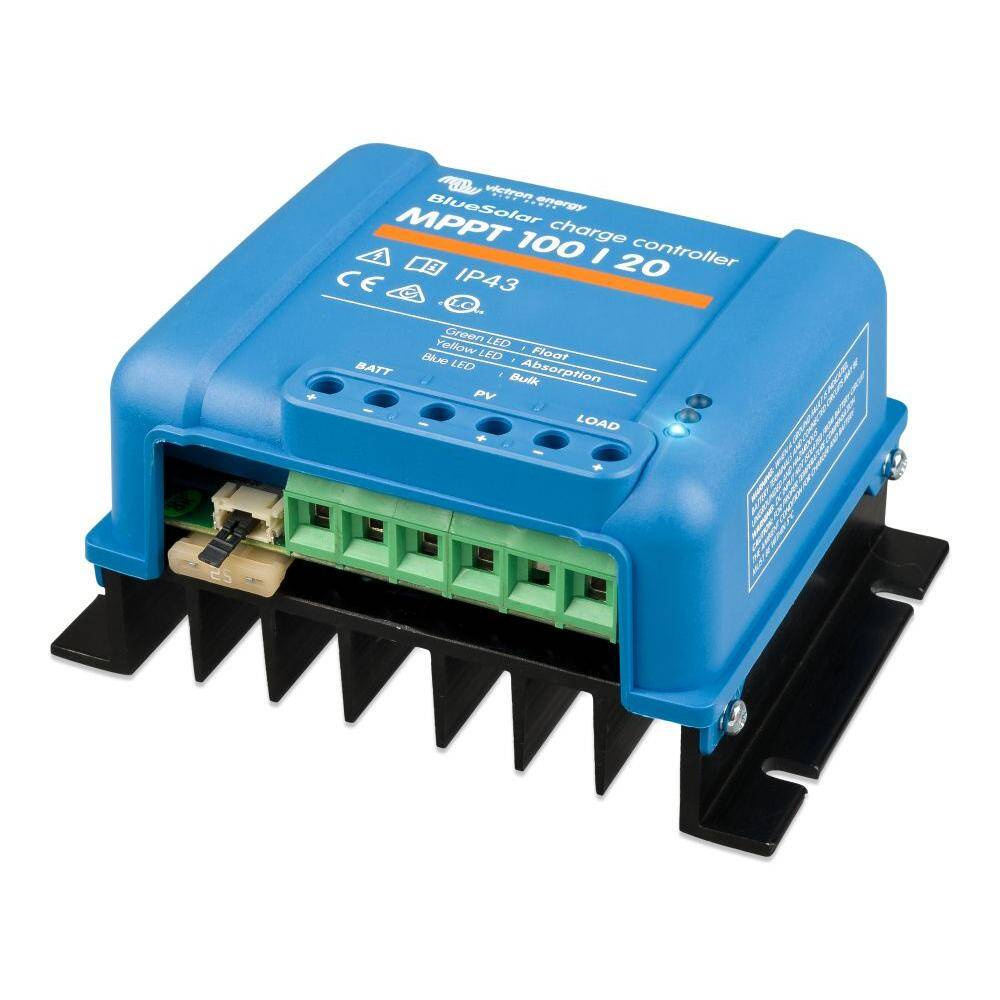

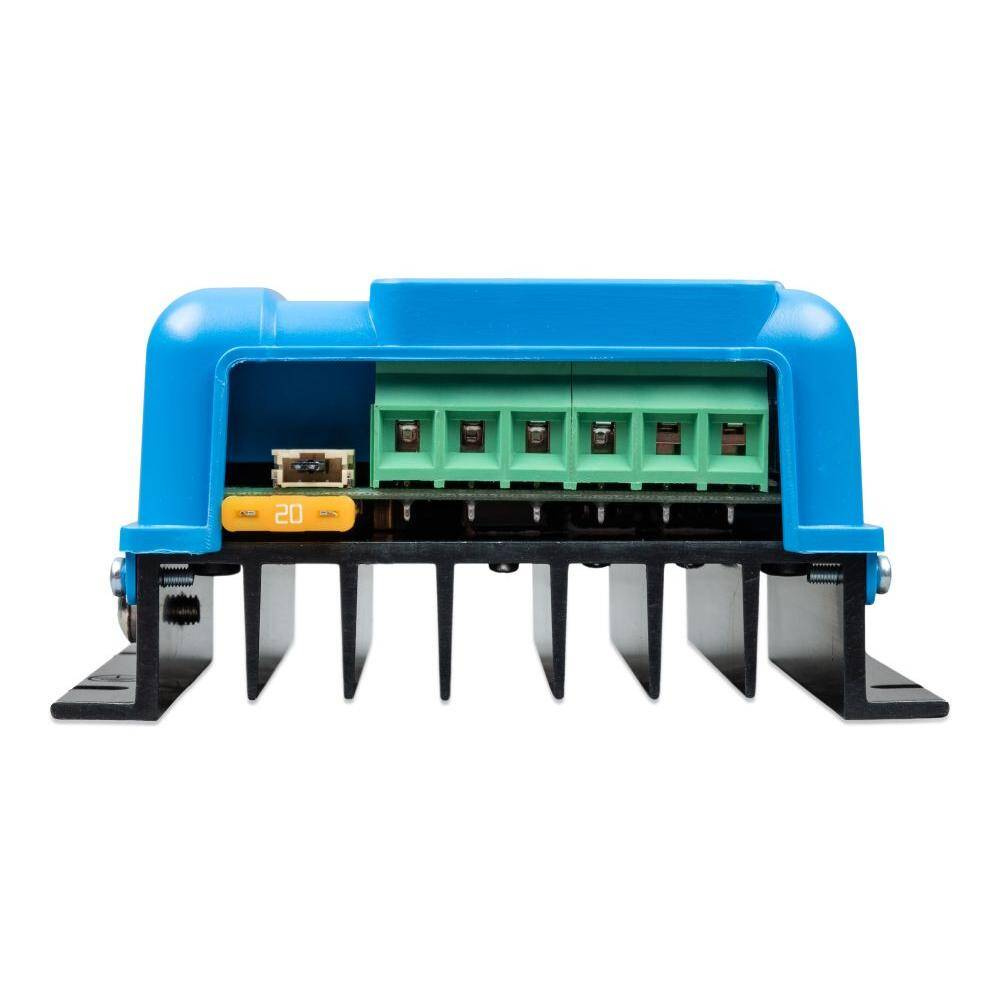

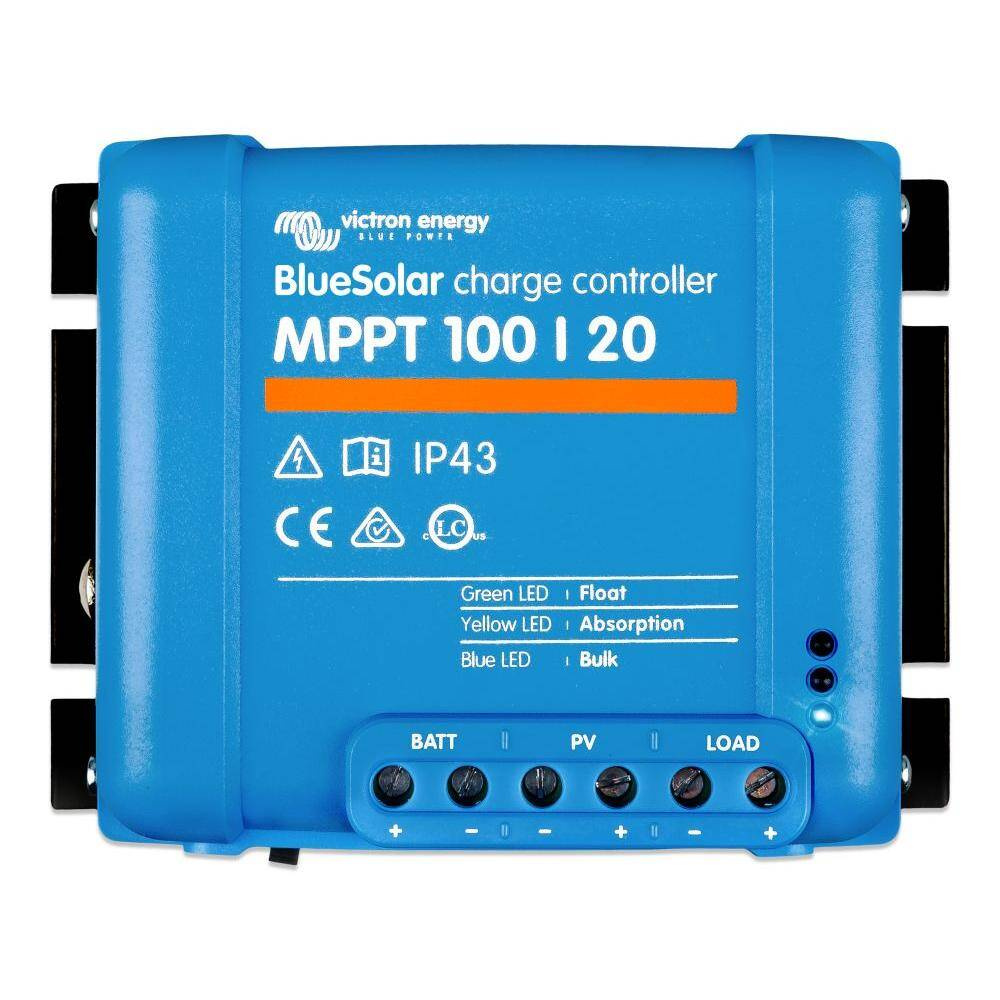

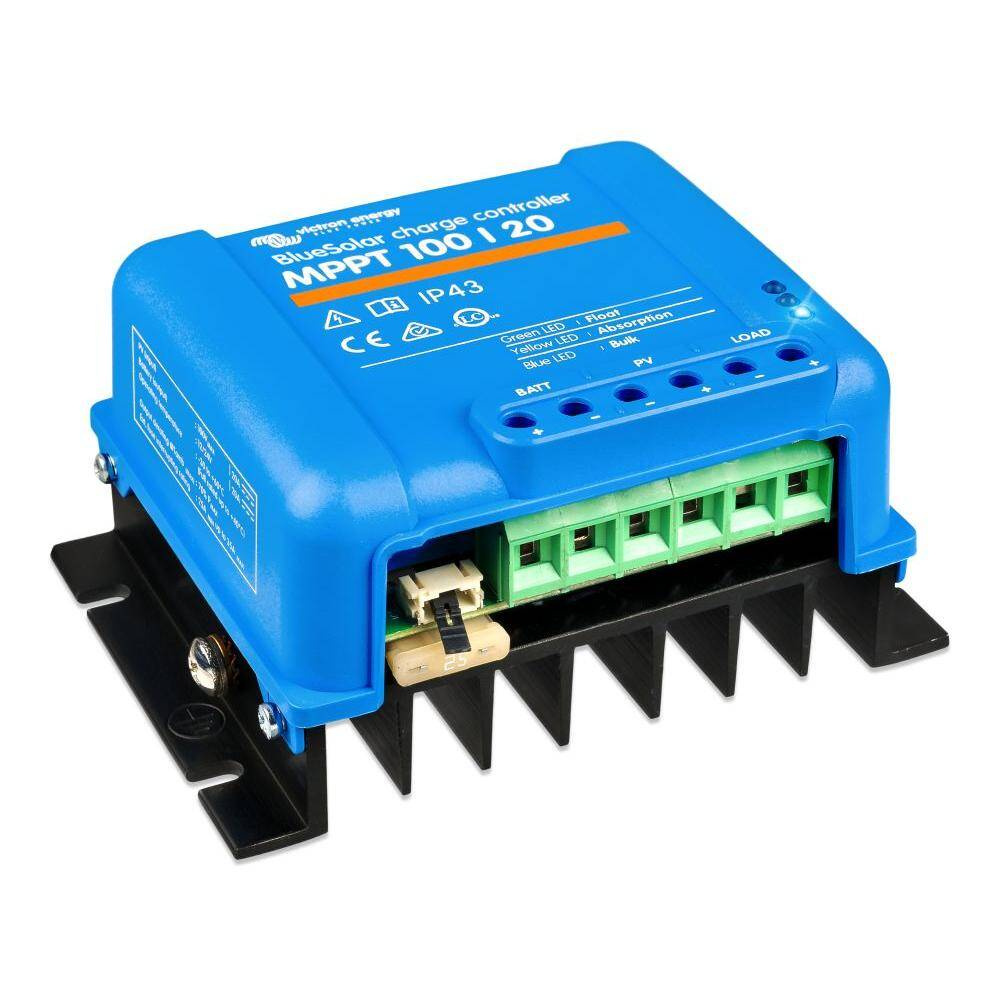

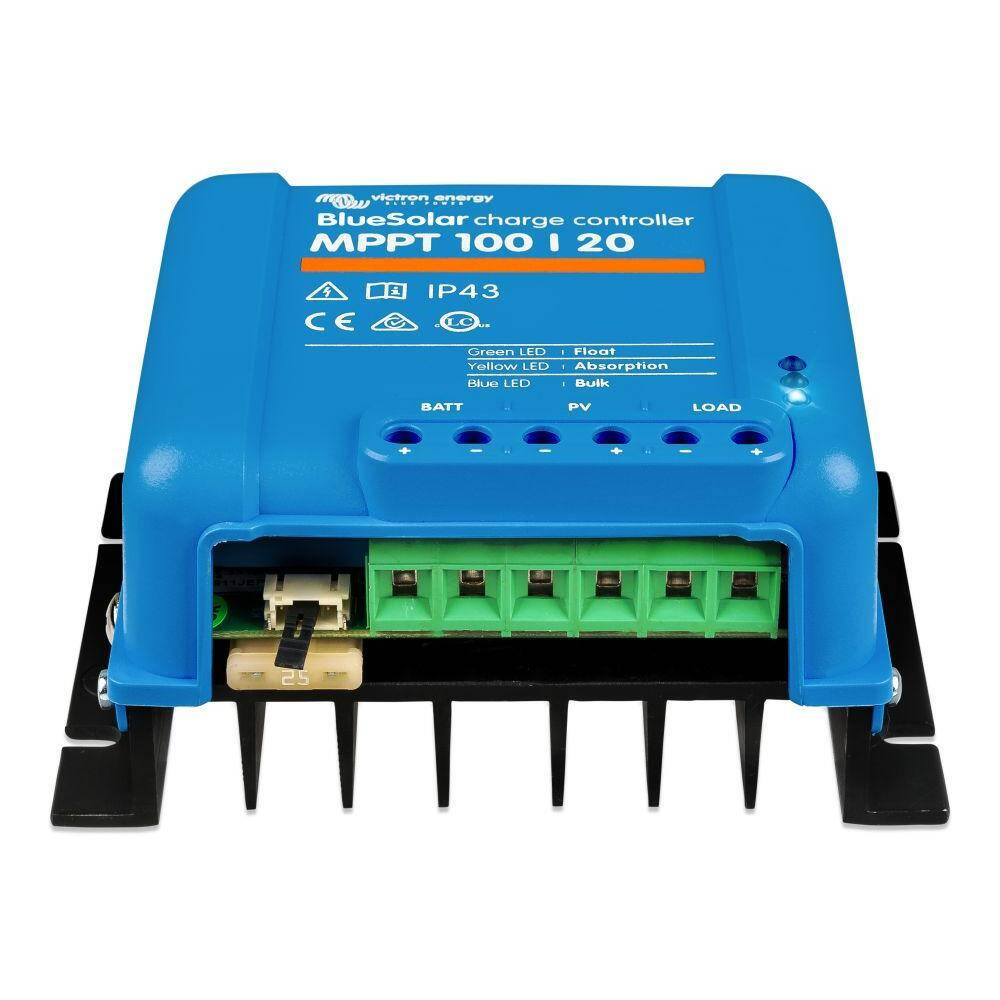

- Regulator MPPT Victron BlueSolar 100/20-48V (SCC110020170R) do akumulatorów 12/24/48 V: 20 A, PV do 100 V, wyjście obciążenia. Zdjęcie poglądowe, może nie odpowiadać konkretnemu modelowi.
Victron BlueSolar MPPT 100/20 (do 48 V) to regulator ładowania solarnego MPPT do akumulatorów 12 V, 24 V i 48 V (wybór automatyczny). Prąd ładowania 20 A, napięcie jałowe paneli do 100 V, nominalna moc PV 290 W przy 12 V, 580 W przy 24 V i 1160 W przy 48 V. Ma wyjście obciążenia z funkcją BatteryLife i port VE.Direct.
Śledzenie MPPT i ładowanie
Szybkie śledzenie punktu mocy maksymalnej zwiększa uzysk energii do 30% w porównaniu z regulatorami PWM i do 10% w porównaniu z wolniejszymi regulatorami MPPT, zwłaszcza przy zmiennym zachmurzeniu.
Ładowanie jest adaptacyjne, 3-etapowe: bulk - absorpcja - float. W aplikacji VictronConnect można wybrać jeden z 8 gotowych algorytmów, także dla akumulatorów litowych, albo ustawić własny. Napięcia ładowania są kompensowane temperaturowo na podstawie wewnętrznego czujnika lub opcjonalnego Smart Battery Sense.
Wyjście obciążenia i BatteryLife
Odbiorniki DC można podłączyć do wyjścia obciążenia odpornego na zwarcie: 20 A przy 12 V i 24 V, tylko 1 A przy 48 V. Regulator odłącza je przy 11,1 / 22,2 / 44,4 V lub 11,8 / 23,6 / 47,2 V albo według algorytmu BatteryLife. Większe odbiorniki i falowniki lepiej podłączyć bezpośrednio do akumulatora, np. przez BatteryProtect sterowany z wyjścia obciążenia.
Funkcja BatteryLife: gdy panele nie są w stanie naładować akumulatora do pełna w ciągu dnia, regulator stopniowo podnosi próg odłączania obciążenia, aż akumulator będzie ładowany prawie do 100% mniej więcej raz w tygodniu. Chroni to akumulatory kwasowo-ołowiowe przed pracą w stanie ciągłego niedoładowania.
Monitorowanie i ustawienia
Regulator ma port VE.Direct, nie ma wbudowanego Bluetooth. Z aplikacją VictronConnect (Android, iOS, Windows, macOS) łączy się przez opcjonalny klucz VE.Direct Bluetooth Smart albo interfejs VE.Direct - USB: dane na żywo, historia do 30 dni, ustawienia i aktualizacja oprogramowania.
Przez urządzenie GX (np. Color Control GX) lub GlobalLink 520 regulator jest dostępny w portalu VRM. Opcjonalnie można podłączyć wyświetlacz MPPT Control (przewód VE.Direct kupowany osobno).
Montaż
- pionowo, na niepalnym podłożu, zaciskami w dół
- min. 10 cm wolnej przestrzeni nad i pod regulatorem
- do 3 m od akumulatora, nigdy bezpośrednio nad nim
- bezpiecznik akumulatora min. 25 A, maks. 30 A
- zaciski śrubowe 6 mm² (AWG10), elastyczne linki miedziane
Uwaga
Chłodzenie pasywne, bez wentylatora, pełny prąd wyjściowy do 40°C. Ochrona przed przegrzaniem, zwarciem wyjścia, odwrotną polaryzacją PV i prądem wstecznym PV.
Regulator startuje, gdy napięcie PV przekroczy napięcie akumulatora o 5 V. Panele o wyższym prądzie zwarciowym niż 20 A mogą uszkodzić regulator.
Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Model | BlueSolar MPPT 100/20-48V |
| Napięcie akumulatora | 12 / 24 / 48 V (automatycznie) |
| Prąd ładowania | 20 A |
| Nominalna moc PV | 290 W (12 V), 580 W (24 V), 1160 W (48 V) |
| Maks. napięcie PV (obwód otwarty) | 100 V |
| Maks. prąd zwarciowy PV | 20 A |
| Sprawność maksymalna | 98% |
| Napięcie absorpcji / float | 14,4 / 13,8 V, 28,8 / 27,6 V, 57,6 / 55,2 V (regulowane) |
| Kompensacja temperatury | -16 mV/°C / -32 mV/°C |
| Maks. prąd wyjścia obciążenia | 20 A / 20 A / 1 A (12 / 24 / 48 V) |
| Pobór własny | 26 / 20 / 19 mA (obciążenie wł.), 10 / 8 / 7 mA (wył.) |
| Temperatura pracy | -30 do +60°C (pełna moc do 40°C) |
| Wilgotność | 95%, bez kondensacji |
| Stopień ochrony | IP43 (elektronika), IP22 (przyłącza) |
| Zaciski | 6 mm² / AWG10 |
| Komunikacja | VE.Direct |
| Kolor | niebieski (RAL 5012) |
| Wymiary (wys. x szer. x gł.) | 100 x 131 x 60 mm |
| Waga | 0,65 kg |
| Normy | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| Gwarancja producenta | 5 lat |
| Kod produktu | SCC110020170R |
Pytania i odpowiedzi
Jak duże panele można podłączyć?
Nominalnie 290 W przy 12 V, 580 W przy 24 V i 1160 W przy 48 V. Przy większej mocy regulator ograniczy moc wejściową. Napięcie jałowe paneli do 100 V, prąd zwarciowy do 20 A.
Czy regulator ma Bluetooth?
Nie. Do aplikacji VictronConnect potrzebny jest opcjonalny klucz VE.Direct Bluetooth Smart.
Czy wyjście obciążenia działa przy 48 V?
Tak, ale w systemie 36 V lub 48 V ma tylko 1 A.
Czy nadaje się do akumulatorów litowych?
Tak, algorytm ładowania dla akumulatorów litowych wybiera się w aplikacji VictronConnect.
