Victron BlueSolar MPPT 150/70-Tr regulator solarny 70 A, 12/24/48 V

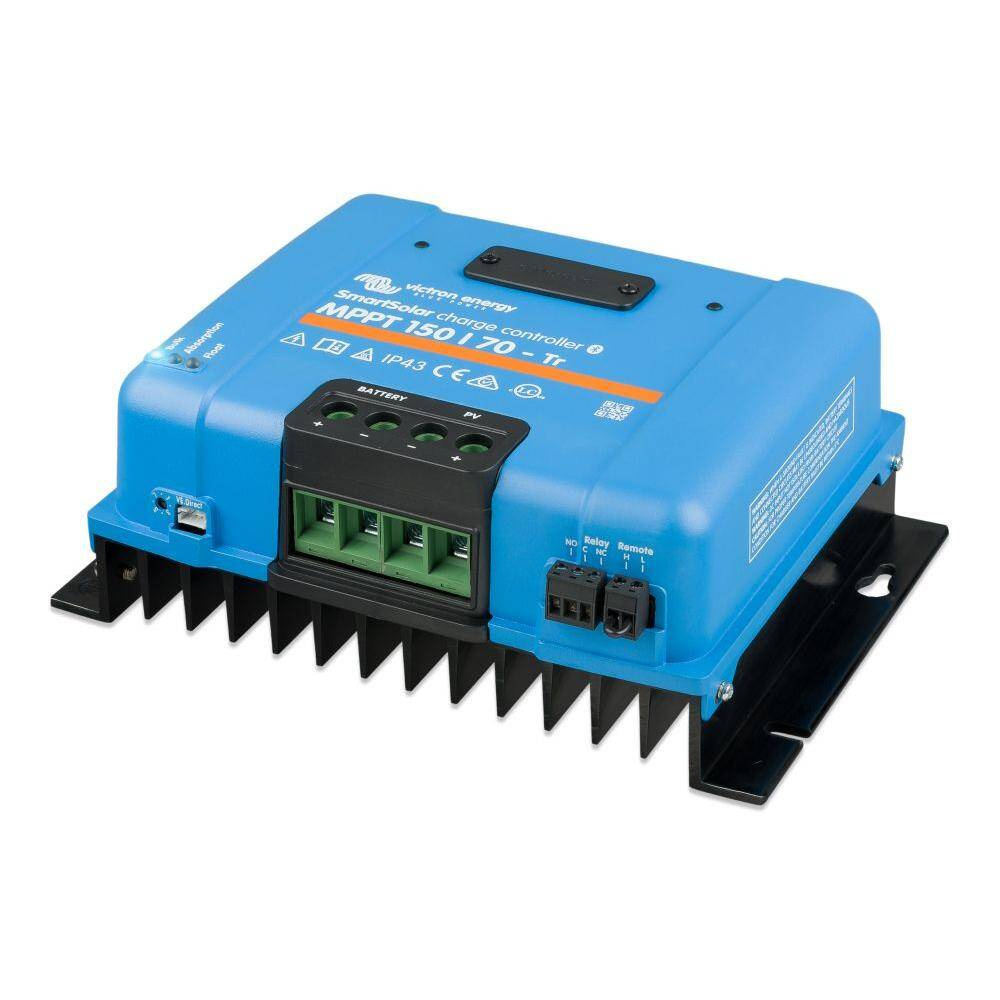

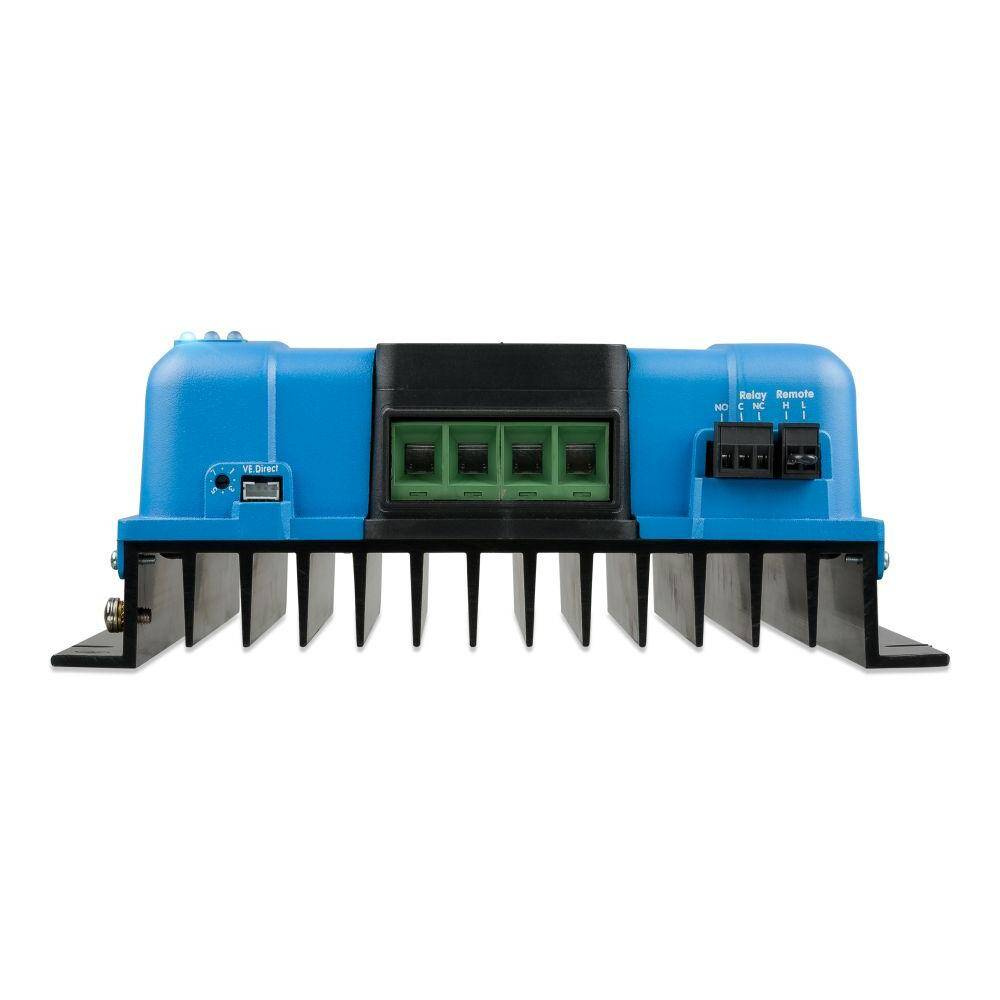

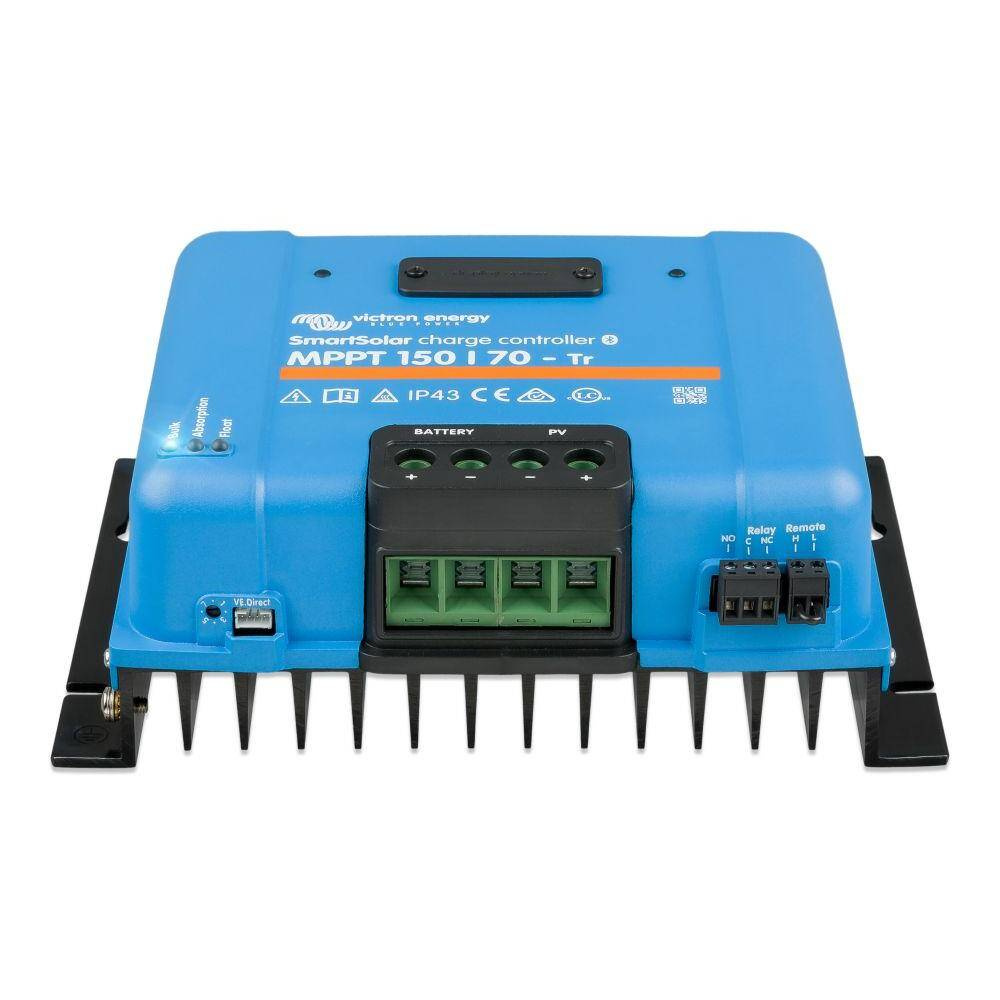

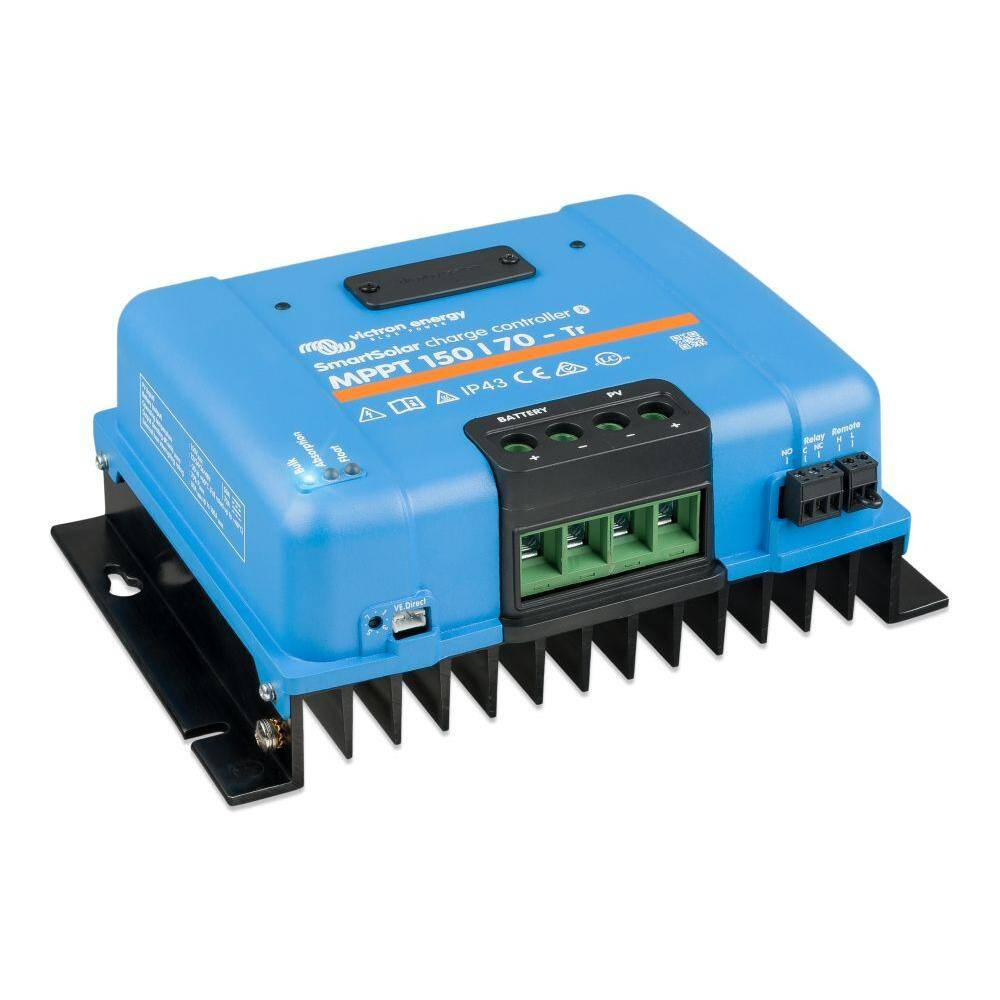

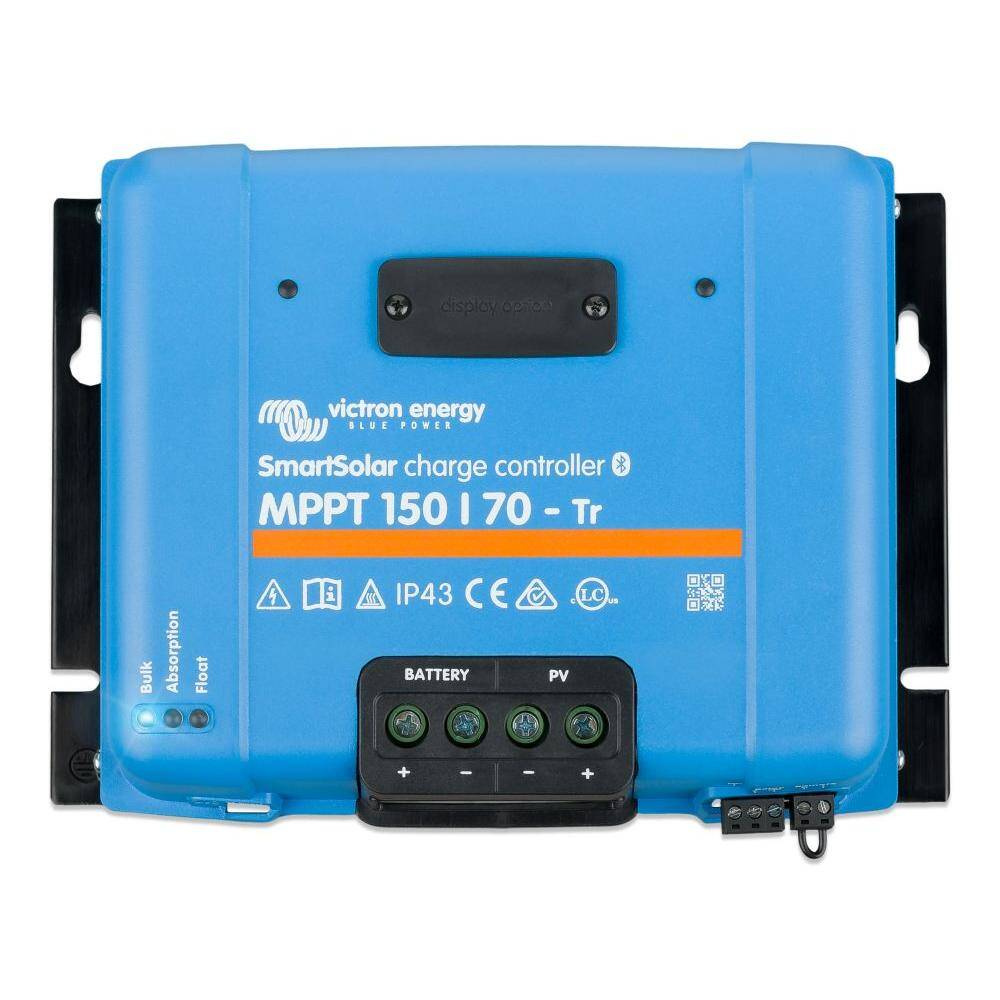

- Regulator ładowania solarnego Victron BlueSolar MPPT 150/70-Tr (SCC010070200): 70 A, akumulatory 12/24/48 V, PV do 150 V, port VE.Direct. Zdjęcie poglądowe, może nie odpowiadać konkretnemu modelowi.
Victron BlueSolar MPPT 150/70-Tr to regulator ładowania solarnego MPPT z prądem ładowania 70 A dla akumulatorów 12/24/48 V i napięciem PV do 150 V. Komunikacja przez port VE.Direct. Przyłącza PV na zaciskach śrubowych.
Ultraszybkie śledzenie MPPT
Przy zmiennym nasłonecznieniu, np. przy zachmurzeniu, szybki algorytm MPPT zwiększa uzysk energii nawet o 30% w porównaniu z regulatorami PWM i nawet o 10% w porównaniu z wolniejszymi regulatorami MPPT.
Przy częściowym zacienieniu na krzywej mocy może pojawić się kilka punktów mocy maksymalnej. Algorytm BlueSolar zawsze wybiera optymalny punkt, a nie lokalny. Regulator nie ma wentylatora, sprawność maksymalna 98%.
Ładowanie i ochrona
W pełni programowalny algorytm ładowania oraz osiem algorytmów do wyboru pokrętłem. Wewnętrzny czujnik temperatury kompensuje napięcie absorpcji i float. Ochrona: przegrzanie (z ograniczeniem mocy w wysokiej temperaturze), zwarcie i odwrotna polaryzacja PV, prąd wsteczny PV.
Czujnik Smart Battery Sense albo monitor BMV-712 lub SmartShunt może przekazywać przez Bluetooth napięcie i temperaturę akumulatora (BMV-712 i SmartShunt także prąd) - potrzebny jest klucz VE.Direct Bluetooth Smart.
VE.Direct i podgląd danych
Port VE.Direct służy do przewodowego połączenia z Color Control GX lub innym urządzeniem GX oraz do zdalnego włączania. Podgląd danych i konfiguracja z telefonu wymagają klucza VE.Direct Bluetooth Smart (sprzedawany osobno) - regulator BlueSolar nie ma wbudowanego Bluetooth.
Podłączenie
- zaciski PV: 35 mm² / AWG2
- zaciski akumulatora: 35 mm² / AWG2
- komunikacja: VE.Direct
- Bluetooth: przez klucz VE.Direct Bluetooth Smart (osobno)
Uwaga
Napięcie PV musi przekroczyć napięcie akumulatora o 5 V, aby regulator wystartował, potem wystarcza Vbat + 1 V. Przy większej mocy paneli regulator ogranicza moc wejściową. Prąd zwarcia PV większy niż 50 A może uszkodzić regulator.
Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Model | BlueSolar MPPT 150/70-Tr |
| Napięcie akumulatora | 12/24/48 V (automatyczny wybór, 36 V ustawiane programowo) |
| Prąd ładowania | 70 A |
| Nominalna moc PV | 12 V: 1000 W, 24 V: 2000 W, 48 V: 4000 W |
| Maks. napięcie PV (obwód otwarty) | 150 V (maks. absolutne w najniższej temperaturze), 145 V maks. przy starcie i pracy |
| Maks. prąd zwarcia PV | 50 A |
| Sprawność maksymalna | 98% |
| Pobór własny | 10 mA |
| Napięcie absorpcji (domyślnie) | 14,4 / 28,8 / 43,2 / 57,6 V |
| Napięcie float (domyślnie) | 13,8 / 27,6 / 41,4 / 55,2 V |
| Algorytm ładowania | wieloetapowy adaptacyjny |
| Kompensacja temperatury | -16 / -32 / -64 mV/°C |
| Komunikacja | VE.Direct |
| Praca równoległa | tak (bez synchronizacji) |
| Temperatura pracy | -30 do +60°C (pełna moc do 40°C) |
| Wilgotność | 95%, bez kondensacji |
| Zaciski PV | 35 mm² / AWG2 |
| Zaciski akumulatora | 35 mm² / AWG2 |
| Stopień ochrony | IP43 (elektronika), IP22 (strefa przyłączy) |
| Kolor | niebieski (RAL 5012) |
| Waga | 3 kg |
| Wymiary (wys. x szer. x gł.) | 185 x 250 x 95 mm |
| Normy | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| Kod produktu | SCC010070200 |
Pytania i odpowiedzi
Czy regulator ma Bluetooth?
Nie. Do obsługi z telefonu potrzebny jest klucz VE.Direct Bluetooth Smart. Wersja SmartSolar ma Bluetooth wbudowany.
Jak dobrać moc paneli?
Nominalna moc PV: 12 V: 1000 W, 24 V: 2000 W, 48 V: 4000 W. Przy większej mocy regulator ogranicza moc wejściową. Napięcie obwodu otwartego paneli nie może przekroczyć 150 V.
