Victron BlueSolar PWM-Light 12/24V-20A solarny regulator ładowania PWM

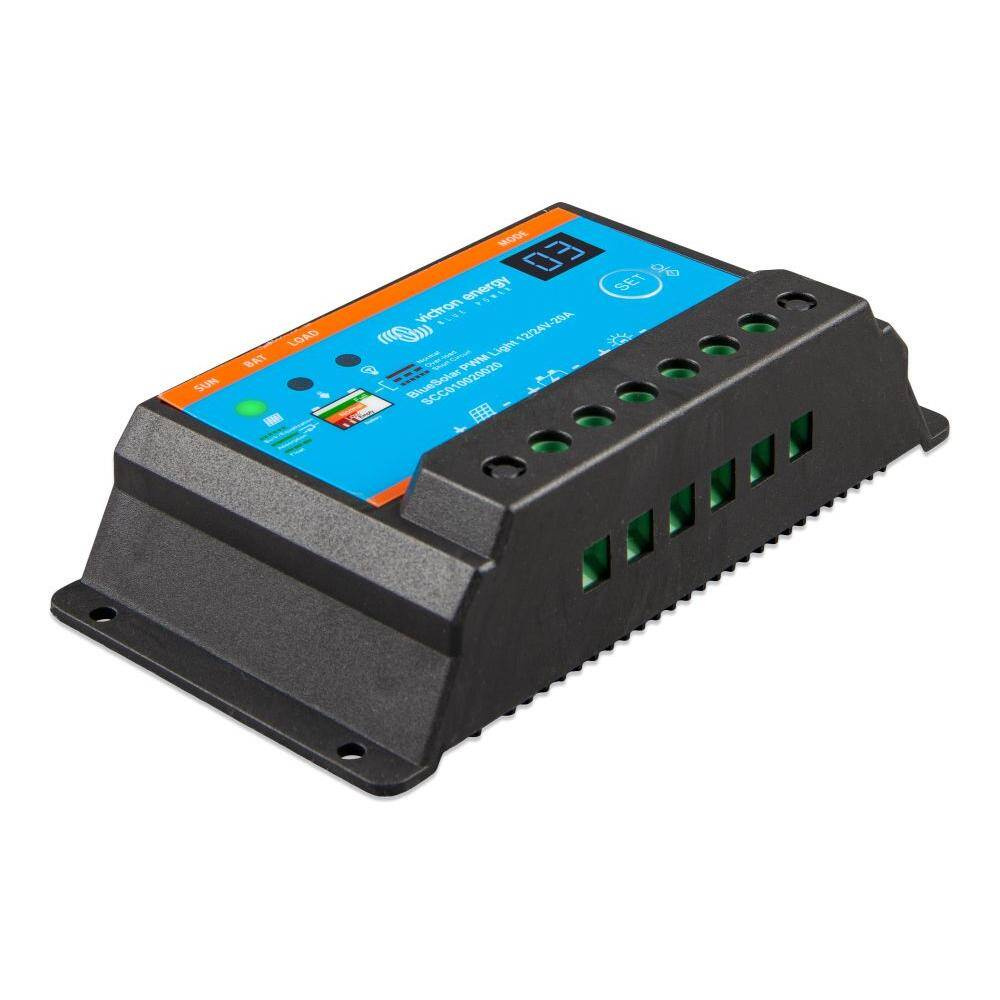

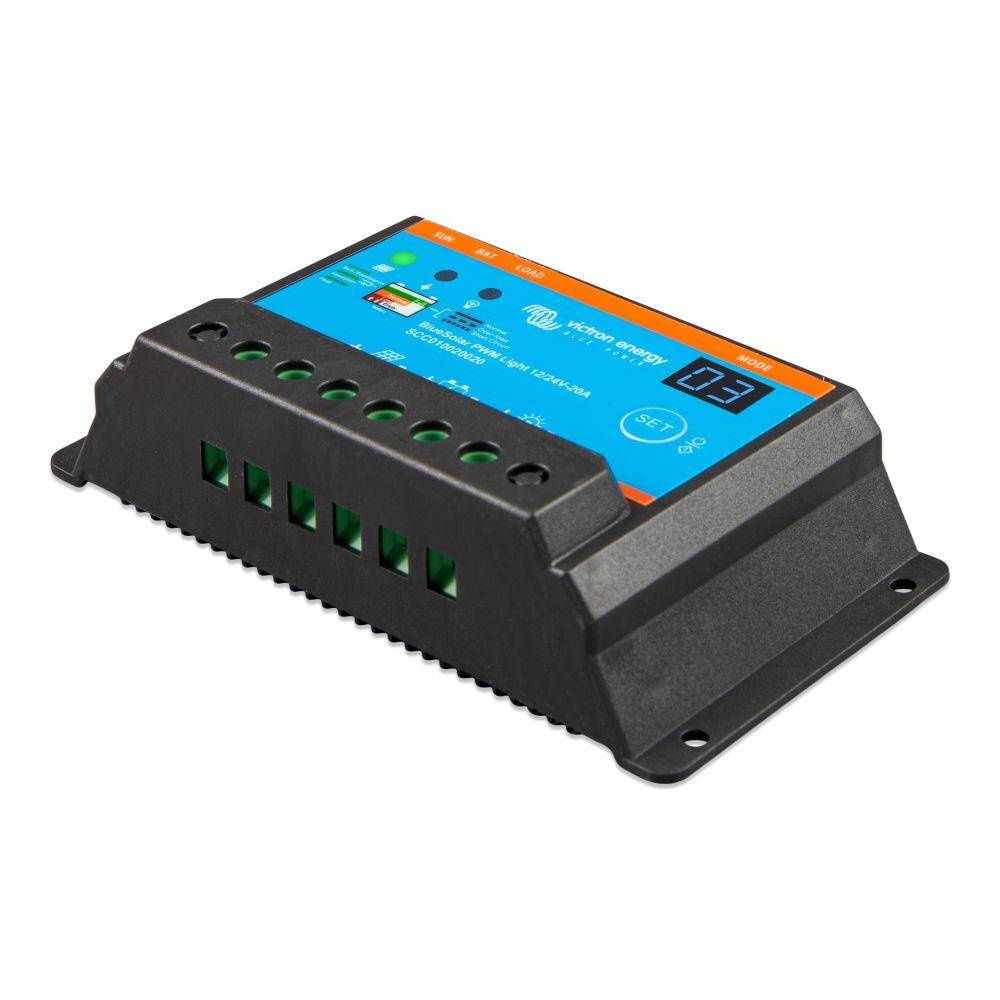

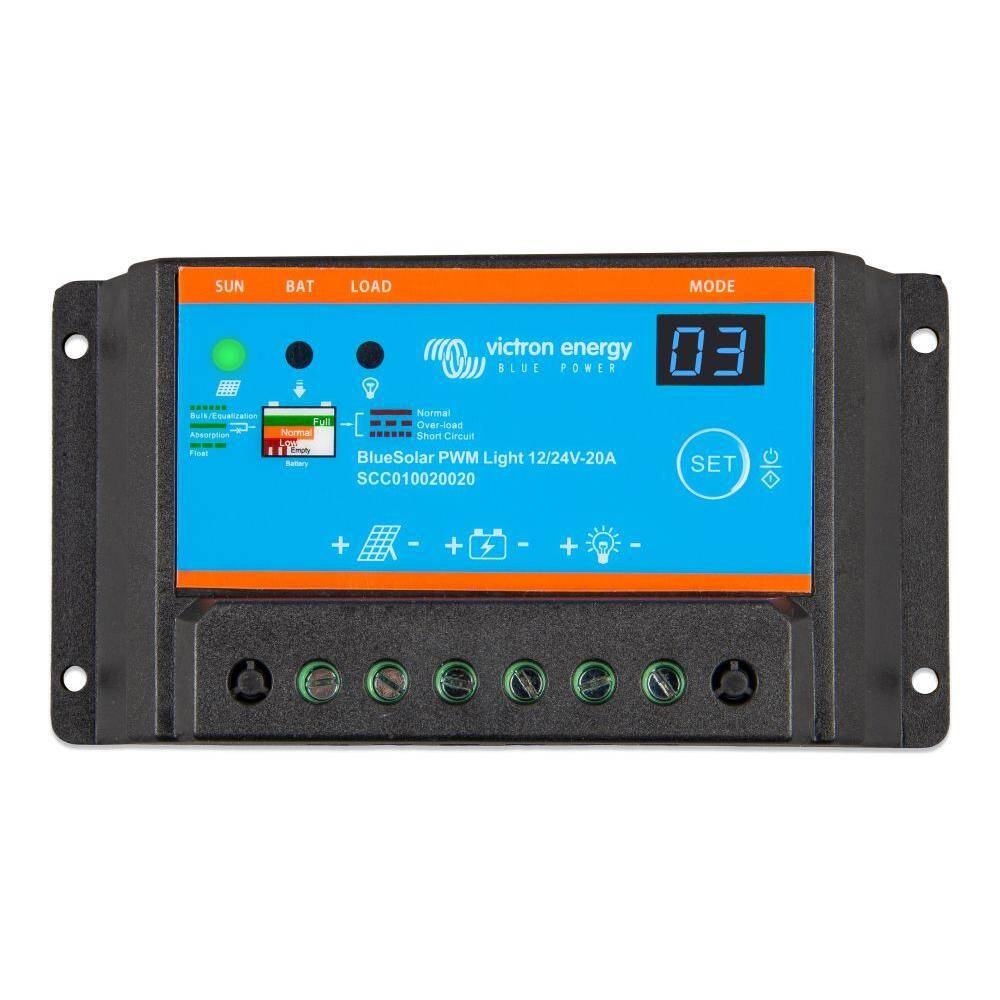

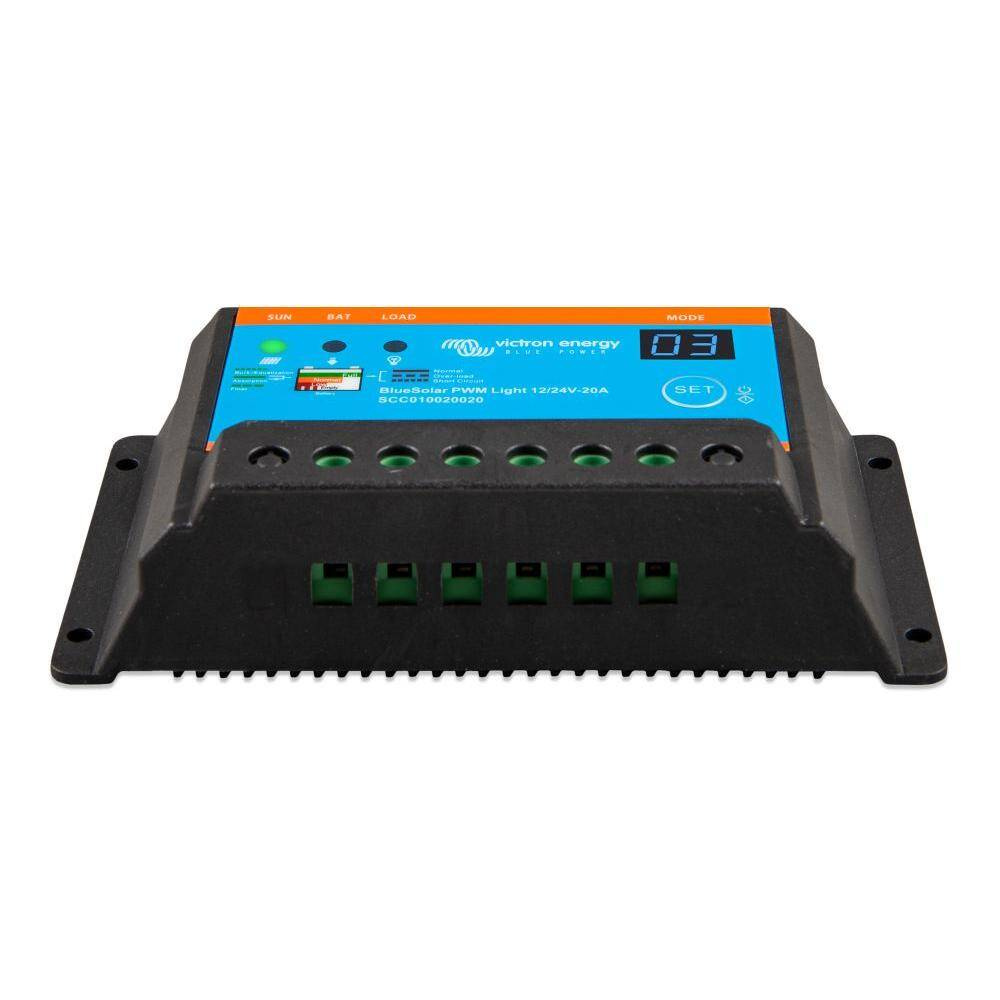

- Regulator ładowania Victron BlueSolar PWM-Light 12/24V 20 A (SCC010020020): ładowanie 3-etapowe, wyjście odbiorników z odłączaniem, sterowanie oświetleniem z timerem. Zdjęcie poglądowe, może nie odpowiadać konkretnemu modelowi.
Victron BlueSolar PWM-Light 12/24V-20A to prosty solarny regulator ładowania PWM o prądzie 20 A dla akumulatorów 12 V i 24 V (automatyczne wykrywanie), z wyjściem odbiorników i funkcją sterowania oświetleniem.
Funkcje
Trzyetapowe ładowanie (bulk, absorpcja, float) bez możliwości programowania, wyjście odbiorników z odłączaniem przy niskim napięciu akumulatora, zabezpieczone przed przeciążeniem i zwarciem.
Funkcja sterowania oświetleniem z jednym timerem (opcje dzień/noc) i wyświetlacz 7-segmentowy do szybkiego ustawienia trybu wyjścia. Regulator jest chroniony przed odwrotnym podłączeniem paneli i akumulatora.
Dobór paneli
Regulator PWM wymaga paneli dopasowanych do napięcia akumulatora: dla 12 V panele 36-ogniwowe, dla 24 V panele 72-ogniwowe (lub 2 x 36 ogniw szeregowo).
Uwaga
Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Model | BlueSolar PWM-Light 12/24-20 |
| Napięcie akumulatora | 12/24 V, automatyczne wykrywanie |
| Prąd ładowania | 20 A |
| Maks. napięcie paneli | 28 V / 55 V |
| Pobór własny | < 10 mA |
| Wyjście odbiorników | sterowanie ręczne + odłączanie przy niskim napięciu |
| Zabezpieczenia | odwrotna polaryzacja akumulatora (bezpiecznik), zwarcie wyjścia, przegrzanie |
| Zabezpieczenie przed przeciążeniem wyjścia | wyłączenie po 60 s przy 130% obciążenia, po 5 s przy 160%, natychmiast przy zwarciu |
| Masa | wspólny plus |
| Absorpcja / float | 14,2 V / 13,8 V (28,4 V / 27,6 V) |
| Odłączenie odbiorników | 11,2 V / 22,4 V |
| Ponowne załączenie | 12,6 V / 25,2 V (ręcznie), 13,1 V / 26,2 V (automatycznie) |
| Temperatura pracy | -20 do +50°C (pełne obciążenie) |
| Wilgotność | maks. 95%, bez kondensacji |
| Zaciski | 5 mm² / AWG10 |
| Stopień ochrony | IP20 |
| Wymiary (wys. x szer. x gł.) | 70 x 133 x 33,5 mm |
| Normy | IEC 62109-1, EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
| Kod produktu | SCC010020020 |
Pytania i odpowiedzi
Czym różni się regulator PWM od MPPT?
Regulator PWM łączy panel z akumulatorem bezpośrednio, więc napięcie paneli musi być dopasowane do akumulatora. MPPT przetwarza nadwyżkę napięcia na prąd ładowania i pozwala stosować panele o wyższym napięciu.
