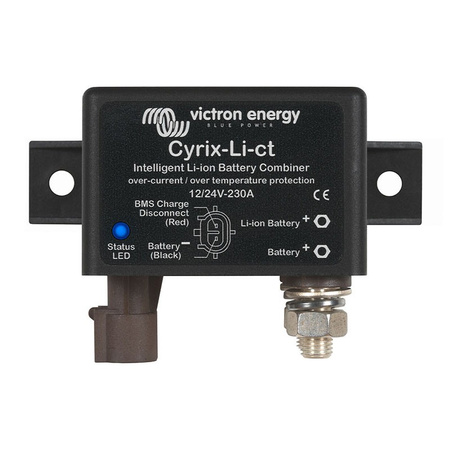

Victron Cyrix-Li-ct 12/24V-230A przekaźnik do akumulatorów LiFePO4 z VE.Bus BMS

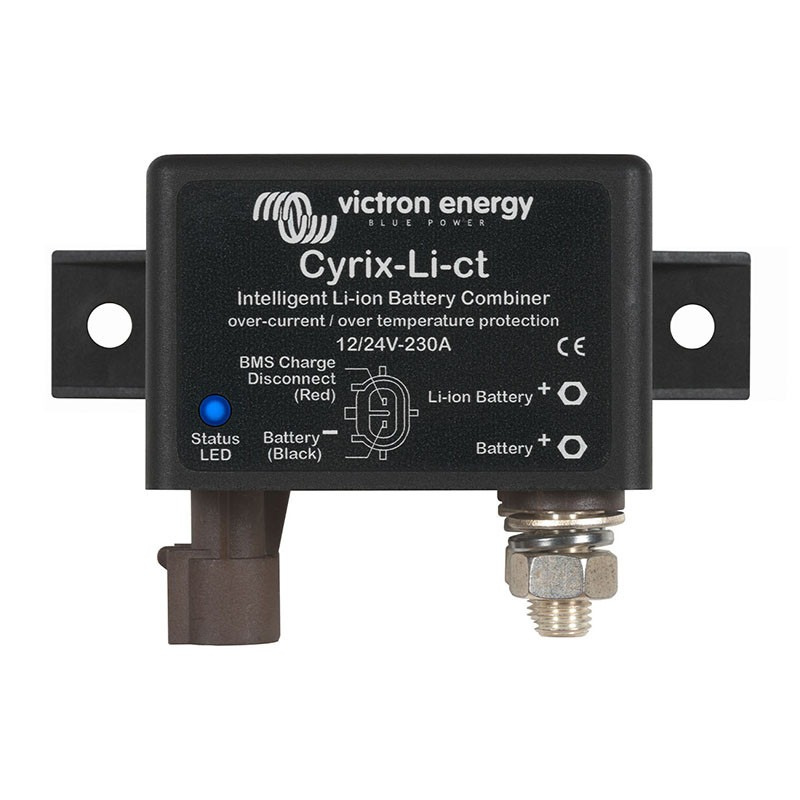

- Przekaźnik Victron Cyrix-Li-ct 12/24V 230 A (CYR010230412) do akumulatorów LiFePO4, sterowany z VE.Bus BMS - łączenie z akumulatorem rozruchowym. IP54. Zdjęcie poglądowe, może nie odpowiadać konkretnemu modelowi.
Victron Cyrix-Li-ct 12/24V-230A to przekaźnik dla instalacji 12/24 V z akumulatorami LiFePO4, sterowany przez VE.Bus BMS. Łączy akumulator rozruchowy kwasowo-ołowiowy z akumulatorem LiFePO4, ze sterowaniem z VE.Bus BMS. Prąd ciągły 230 A.
Łączenie akumulatora rozruchowego z litowym

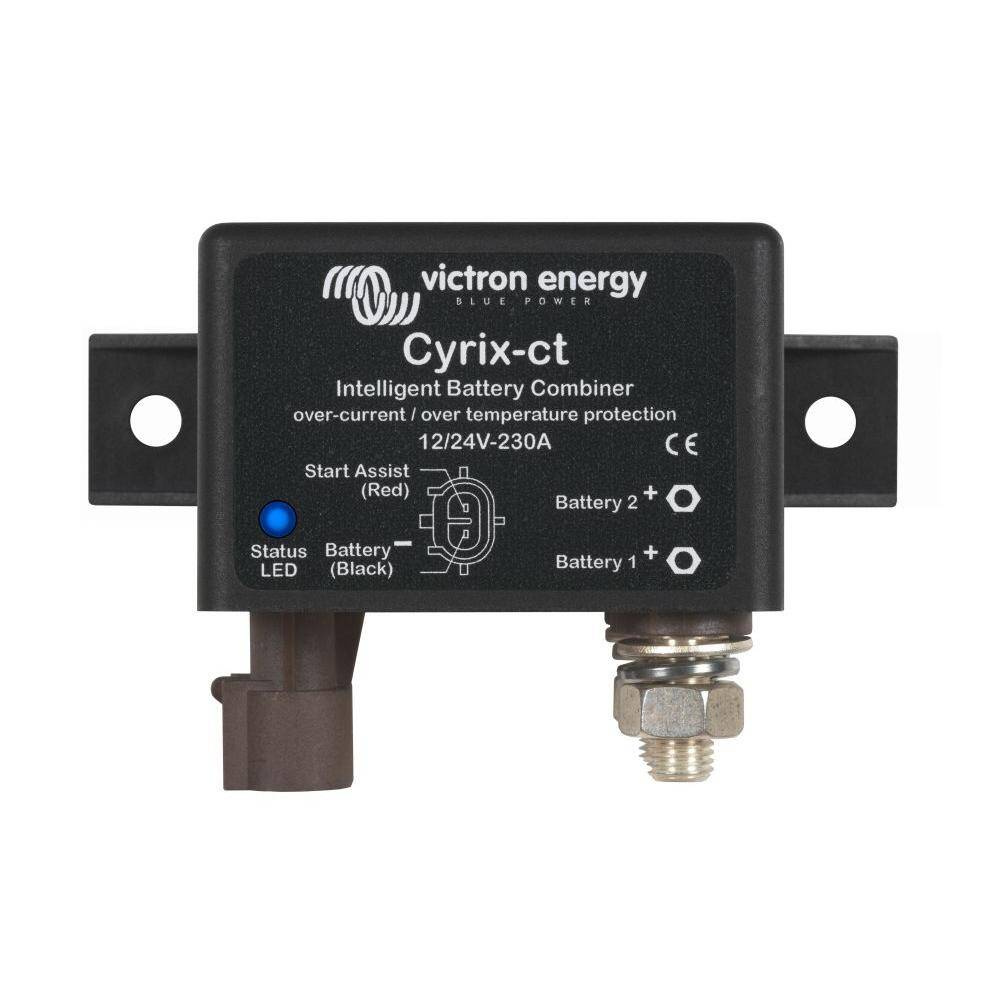

Cyrix-Li-ct działa analogicznie do Cyrix-ct: łączy równolegle akumulator rozruchowy i akumulator LiFePO4, gdy wyjście Charge Disconnect systemu BMS jest w stanie wysokim, a na jednym z zacisków jest co najmniej 13,4 V (26,8 V).
Rozłącza się natychmiast przy sygnale przepięcia lub przegrzania ogniwa albo gdy napięcie spadnie poniżej 13,2 V. Funkcja Start Assist (krótki impuls ujemny) zwiera przekaźnik na 30 sekund, a wbudowany tłumik przepięć ogranicza skok napięcia przy nagłym rozłączeniu.
Druga linia ochrony akumulatora
Pierwszą linią ochrony akumulatorów litowych Victron jest balansowanie ogniw. Drugą jest odłączanie odbiorników przy zbyt niskim napięciu ogniwa oraz ładowania przy zbyt wysokim napięciu lub temperaturze - tę funkcję realizuje VE.Bus BMS.
Nie wszystkie odbiorniki i ładowarki mogą być sterowane bezpośrednio przez BMS, dlatego Victron oferuje sterowane z BMS przekaźniki Cyrix-Li.
Uwaga
Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Model | Cyrix-Li-ct 12/24-230 |
| Prąd ciągły i zdolność wyłączania przy 12 V lub 24 V | 230 A |
| Wejście sterujące | załączenie przy stanie wysokim (ok. napięcie akumulatora), rozłączenie przy wejściu wolnym lub stanie niskim |
| Napięcie załączenia | 12 V: od 13,4 V (120 s), od 13,7 V (30 s), powyżej 13,9 V (4 s); 24 V: od 26,8 V (120 s), od 27,4 V (30 s), powyżej 27,8 V (4 s) |
| Napięcie rozłączenia | 12 V: poniżej 13,2 V natychmiast; 24 V: poniżej 26,4 V natychmiast |
| Pobór prądu (rozłączony) | < 4 mA |
| Sygnalizacja LED | tak |
| Przewód sterujący | w zestawie (1 m) |
| Stopień ochrony | IP54 |
| Waga | 0,27 kg |
| Wymiary (wys. x szer. x gł.) | 65 x 100 x 50 mm |
| Kod produktu | CYR010230412 |
Pytania i odpowiedzi
Czy przekaźnik działa bez BMS?
Przekaźnik jest przeznaczony do sterowania z VE.Bus BMS (wejście sterujące).
Jaka jest różnica między wersjami 120 A i 230 A?
Prąd ciągły. Wersja 230 A ma dodatkowo sygnalizację LED i przewód sterujący 1 m w zestawie.
