Victron Energy Orion-Tr Smart 24/48-8,5A (400W) Isolated DC-DC charger
- Orion-Tr Smart 24/48-8,5A (400W) to izolowana ładowarka DC-DC Victron Energy, która ładuje akumulatory 48V z instalacji 24V.
Victron Energy Orion-Tr Smart 24/48-8,5A (400W) Isolated DC-DC charger - izolowana ładowarka DC-DC Victron Orion-Tr Smart 24/48-8,5A (400W) - ładuje akumulatory 48V z instalacji 24V. Bluetooth, ładowanie trójstopniowe, wykrywanie pracy silnika.
Opis produktu
Trójstopniowe ładowanie, konfiguracja i podgląd przez Bluetooth (aplikacja VictronConnect), wykrywanie pracy silnika i automatyczne wyłączanie, izolacja galwaniczna 200V DC.
Może też pracować jako zwykły konwerter napięcia 24V→48V.
Przeznaczona do pojazdów, łodzi i instalacji off-grid.
Najważniejsze parametry
- Zakres napięcia wejściowego: 20-35 V
- Wyłączenie pod napięciem: 14 V
- Ponowny rozruch pod napięciem: 15 V
- Nominalne napięcie wyjściowe: 48.2 V
- Zakres regulacji napięcia wyjściowego: 40-60 V
- Tolerancja napięcia wyjściowego: +/- 0.2 V
- Szum wyjściowy: 2mV rms
Dokumentacja
Do produktu dołączone są pliki do pobrania (zakładka z załącznikami):
- Instrukcja obsługi (EN)
- Certyfikat - Automotive ECE R10/6 - 4721 - Orion-Tr (Smart) Isolated DC-DC charger / converter (220W / 240W / 280W)
- Certyfikat - Automotive ECE R10/6 - 4722 - Orion-Tr (Smart) Isolated DC-DC converter / charger (360W / 400W)
- Deklaracja zgodności - Orion-Tr Smart (EU doc RED)
- Instrukcja obsługi PL
Uwaga

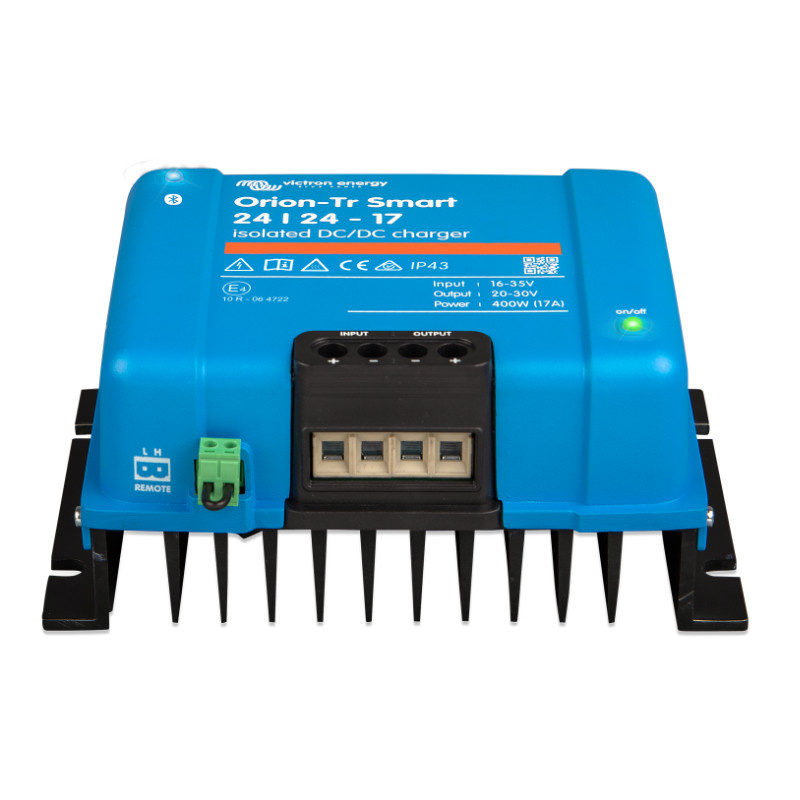

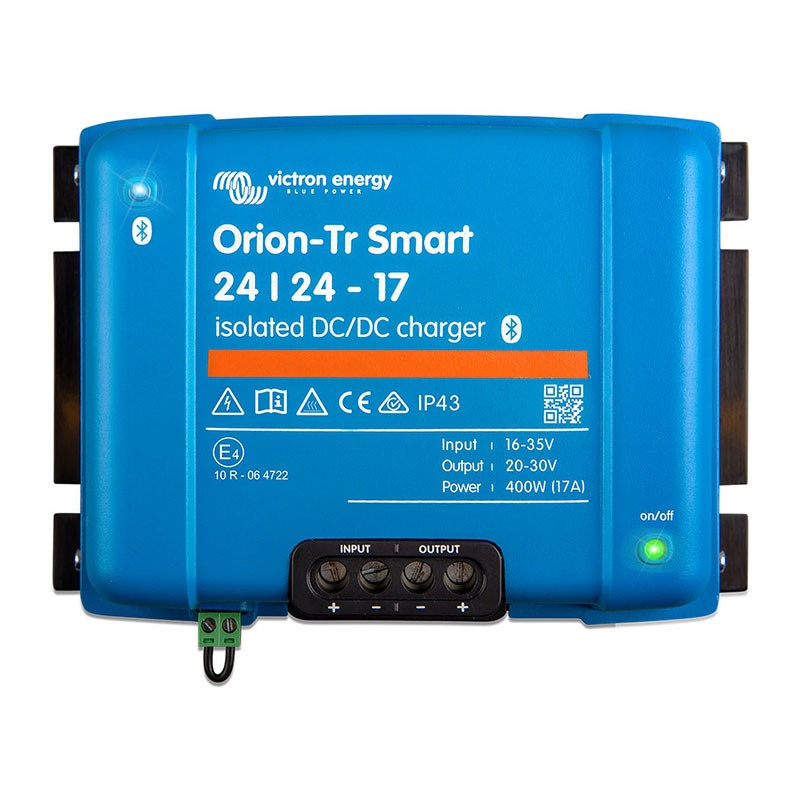

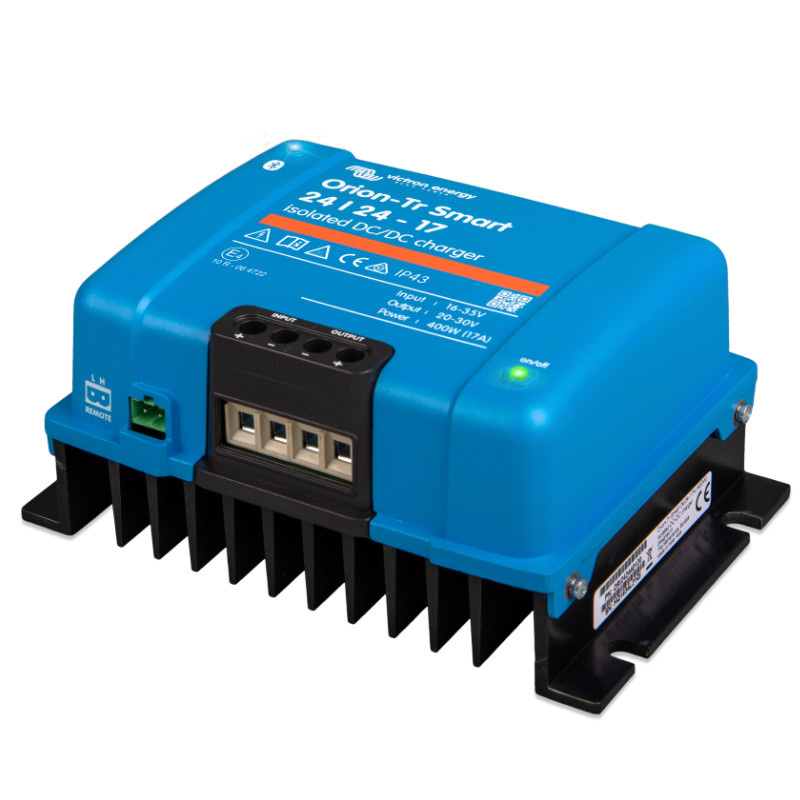

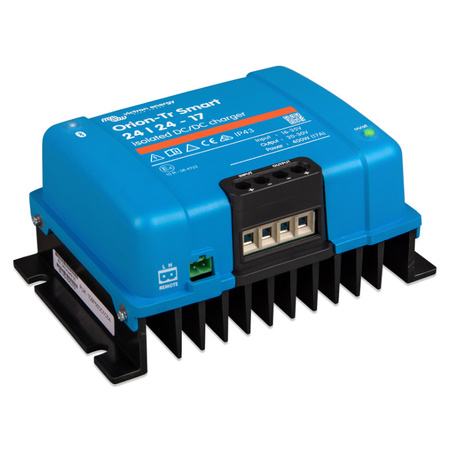

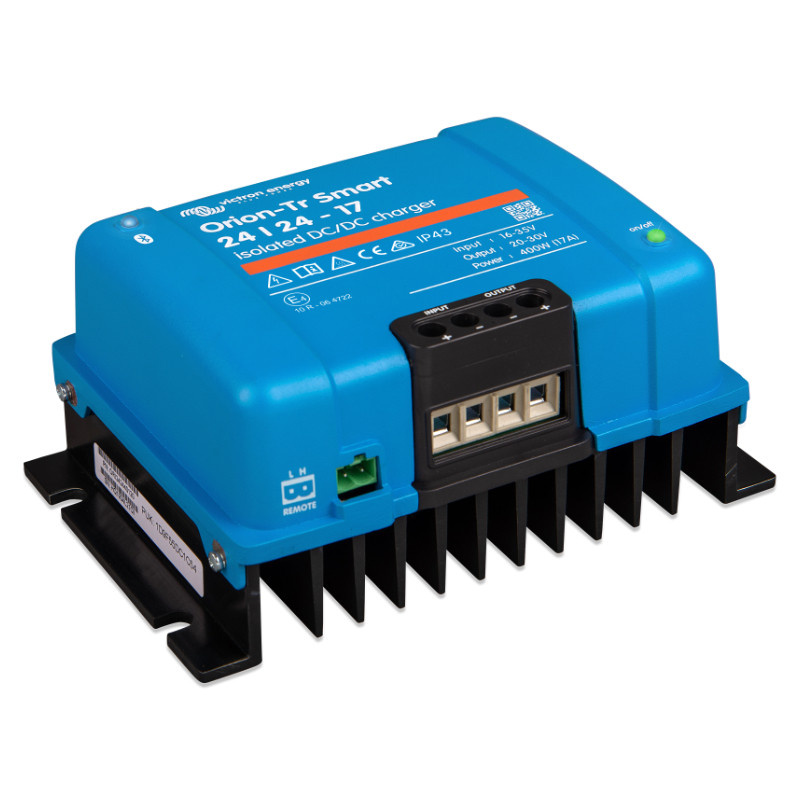

Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Zakres napięcia wejściowego | 20-35 V |
| Wyłączenie pod napięciem | 14 V |
| Ponowny rozruch pod napięciem | 15 V |
| Nominalne napięcie wyjściowe | 48.2 V |
| Zakres regulacji napięcia wyjściowego | 40-60 V |
| Tolerancja napięcia wyjściowego | +/- 0.2 V |
| Szum wyjściowy | 2mV rms |
| Prąd wyjściowy przy nominalnym przy nominalnym napięcia wyjściowego i 40 °C | 8,5 A |
| Maksymalny prąd wyjściowy (10 s) przy nominalnym napięciu wyjściowym | 15 A |
| Zwarciowy prąd wyjściowy | 25 A |
| Moc wyjściowa przy 25 °C | 480 W |
| Moc wyjściowa przy 40 °C | 400 W |
| Sprawność | 89 % |
| Prąd wejściowy bez obciążenia (2) | < 120 mA |
| Pobór prądu | < 200uA po wyłączeniu przez port zdalny |
| Izolacja galwaniczna | 200 V DC między wejściem, wyjściem i obudową |
| Zakres temperatur pracy | od -20 do +55 °C (obniżenie o 3% na °C powyżej 40 °C) |
| Wilgotność | Maks. 95% bez kondensacji |
| Podłączenie DC | Zaciski śrubowe |
| Waga | 1,6 kg |
| Wymiary hxwxd | 130 x 186 x 70 mm |
| Bezpieczeństwo | EN 60950 |
| Emisja | EN 61000-6-3, EN 55014-1 |
| Odporność | EN 61000-6-2, EN 61000-6-1, EN 55014-2 |
| Dyrektywa motoryzacyjna | ECE R10-5 |
| Karta katalogowa | Pobierz |
| Kod produktu | ORI244840120 |
| EAN | 8719076065579 |
Pytania i odpowiedzi
Czy do produktu jest dostępna dokumentacja?
Tak, w załącznikach do pobrania: Instrukcja obsługi (EN), Certyfikat - Automotive ECE R10/6 - 4721 - Orion-Tr (Smart) Isolated DC-DC charger / converter (220W / 240W / 280W), Certyfikat - Automotive ECE R10/6 - 4722 - Orion-Tr (Smart) Isolated DC-DC converter / charger (360W / 400W), Deklaracja zgodności - Orion-Tr Smart (EU doc RED), Instrukcja obsługi PL.
- Instrukcja obsługi (EN)
- Certyfikat - Automotive ECE R10/6 - 4721 - Orion-Tr (Smart) Isolated DC-DC charger / converter (220W / 240W / 280W)
- Certyfikat - Automotive ECE R10/6 - 4722 - Orion-Tr (Smart) Isolated DC-DC converter / charger (360W / 400W)
- Deklaracja zgodności - Orion-Tr Smart (EU doc RED)
- Instrukcja obsługi PL
