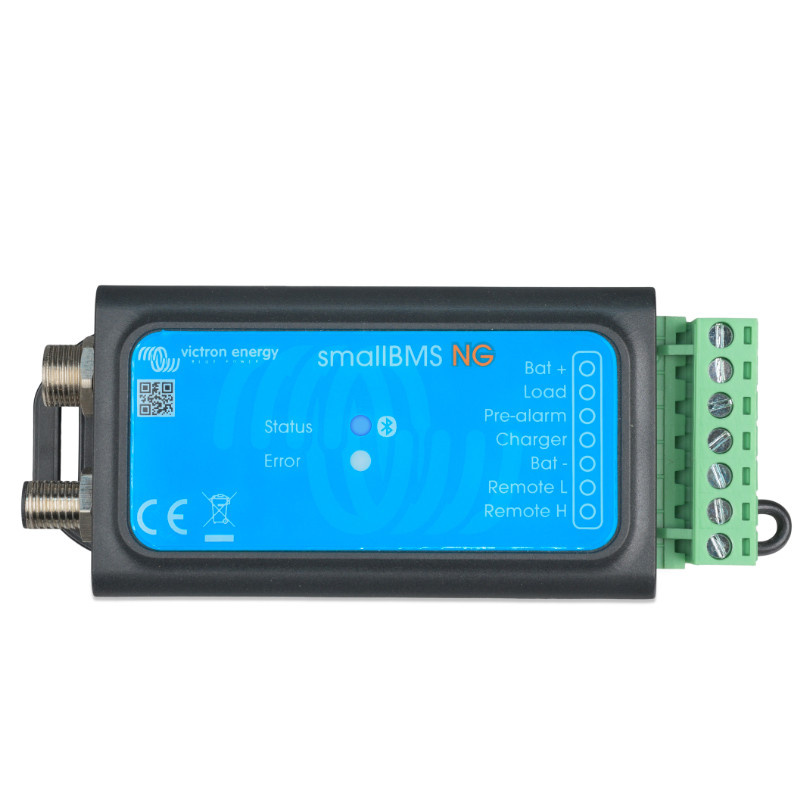

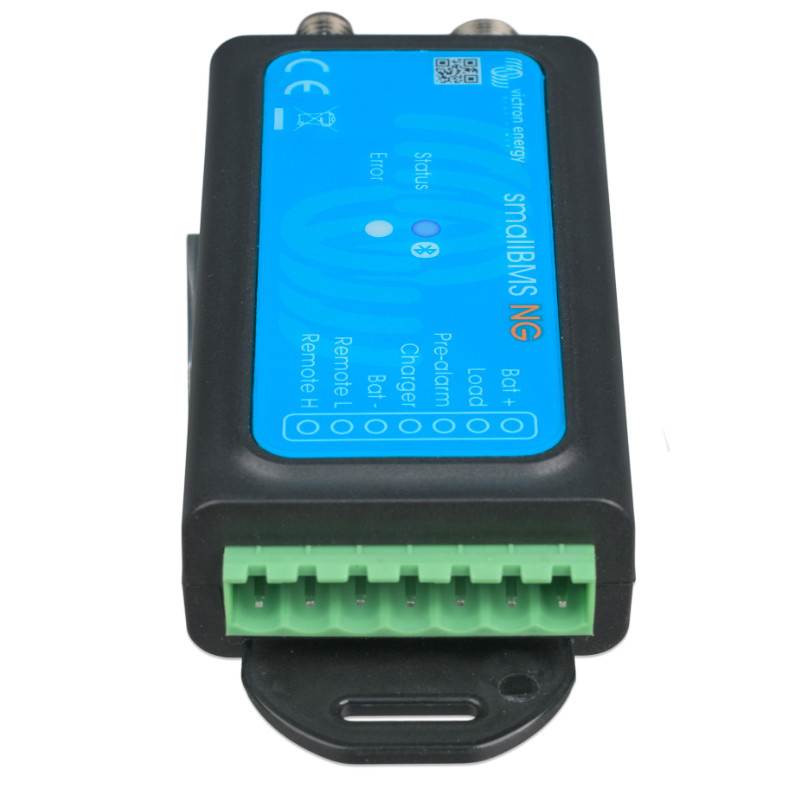

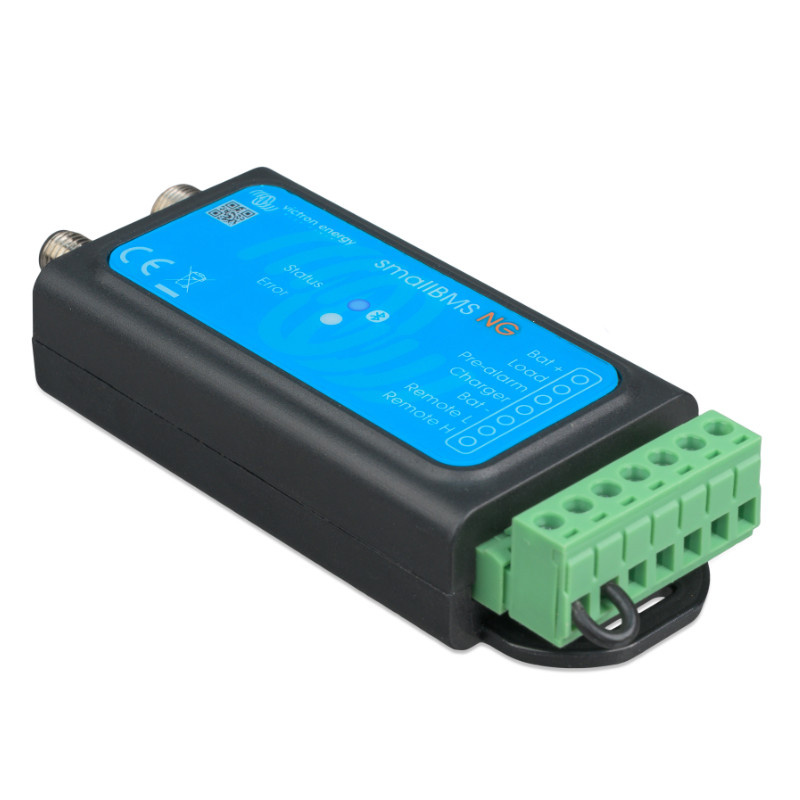

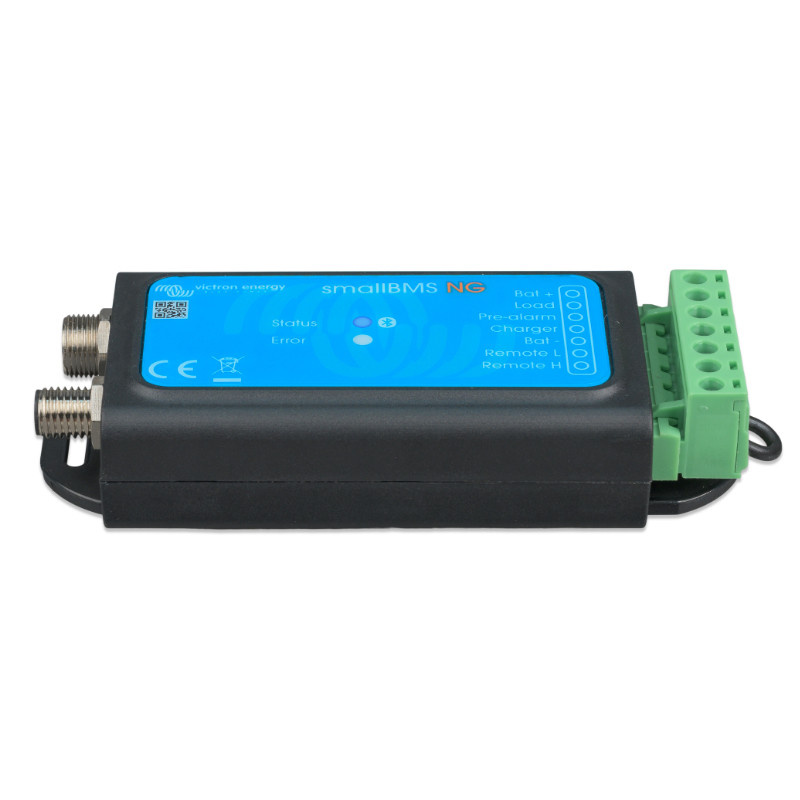

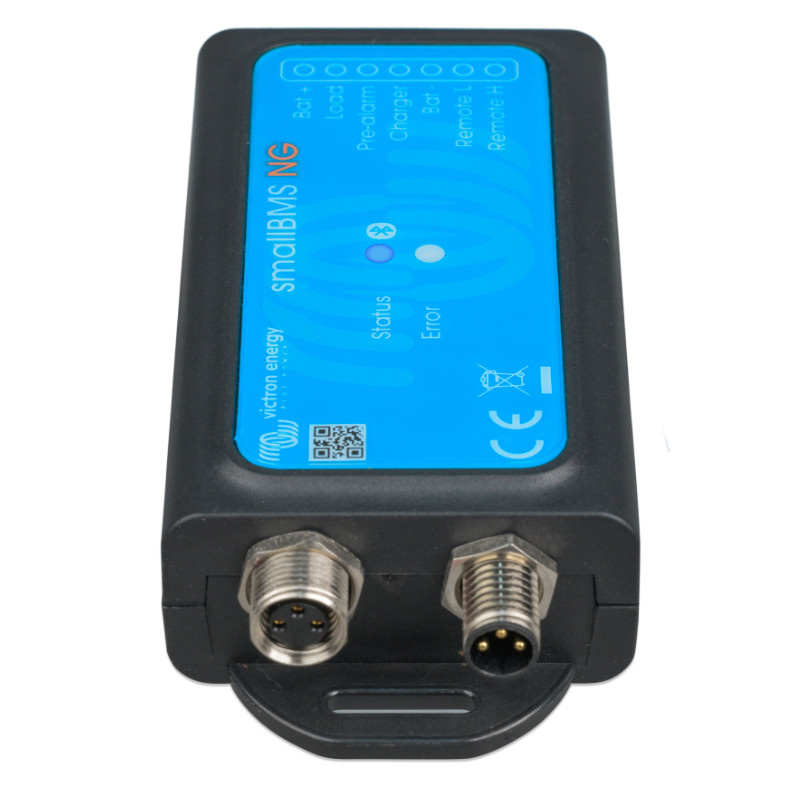

Victron Energy smallBMS NG
- SmallBMS NG to kompaktowy system zarządzania bateriami (BMS) dla akumulatorów LiFePO4 Victron Energy. Zapewnia ochronę przed przeładowaniem i rozładowaniem poprzez automatyczne odłączanie. Posiada Bluetooth do konfiguracji i monitoringu w VictronConnect.
Victron Energy smallBMS NG - smallBMS NG to prosty i ekonomiczny system BMS, zapewniający ochronę akumulatorów Victron Lithium NG. Monitoruje napięcie, steruje ładowaniem i rozładowaniem, ostrzega przed spadkiem napięcia i umożliwia zdalne sterowanie. Dzięki wbudowanemu Bluetooth zapewnia wygodne monitorowanie przez aplikację VictronConnect, bez potrzeby stosowania dodatkowych komponentów.
Opis produktu
Obsługuje do 50 akumulatorów (12/24V) lub 25 (48V), do 384 kWh.
Najważniejsze parametry
- Napięcie robocze (Vbat): 8 - 70 V DC
- Przewód zasilający i bezpiecznik (niedołączone): Zalecany bezpiecznik: 0,3 A - 2,5 A, w zależności od podłączonych urządzeń do wyjścia odłączenia obciążenia i wyjścia alarmu wstępnego.
- Pobór prądu: Pobór prądu 3 mA (z wyłączeniem prądu wyjść odłączenia obciążenia i ładowania).
- Pobór prądu przy niskim napięciu ogniwa: 1.2 mA
- Pobór prądu przy zdalnym wyłączeniu: 1.2 mA
- Wyjście odłączenia obciążenia: Domyślnie wysokie (Vbat - 0,1 V) Maksymalny prąd źródłowy: 1 A (bez zabezpieczenia przeciwzwarciowego) Prąd upływu: 0 A (wyjście pływające)
- Wyjście odłączenia ładowania: Domyślnie wysokie (Vbat - 0,1 V) Maksymalny prąd źródłowy: 500 mA (bez zabezpieczenia przeciwzwarciowego) Prąd upływu: 0 A (wyjście pływające)
Dokumentacja
Do produktu dołączone są pliki do pobrania (zakładka z załącznikami):
- BMS NG Overview (EN)
- SmallBMS NG (EN)
- Instrukcja obsługi (EN)
- Certyfikat - Automotive ECE R10/6 - smallBMS NG
- Deklaracja zgodności - smallBMS NG
- UK PSTI STATEMENT OF COMPLIANCE- smallBMS NG
- Instrukcja obsługi PL
Uwaga
Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Napięcie robocze (Vbat) | 8 - 70 V DC |
| Przewód zasilający i bezpiecznik (niedołączone) | Zalecany bezpiecznik: 0,3 A - 2,5 A, w zależności od podłączonych urządzeń do wyjścia odłączenia obciążenia i wyjścia alarmu wstępnego. |
| Pobór prądu | Pobór prądu 3 mA (z wyłączeniem prądu wyjść odłączenia obciążenia i ładowania). |
| Pobór prądu przy niskim napięciu ogniwa | 1.2 mA |
| Pobór prądu przy zdalnym wyłączeniu | 1.2 mA |
| Wyjście odłączenia obciążenia | Domyślnie wysokie (Vbat - 0,1 V) Maksymalny prąd źródłowy: 1 A (bez zabezpieczenia przeciwzwarciowego) Prąd upływu: 0 A (wyjście pływające) |
| Wyjście odłączenia ładowania | Domyślnie wysokie (Vbat - 0,1 V) Maksymalny prąd źródłowy: 500 mA (bez zabezpieczenia przeciwzwarciowego) Prąd upływu: 0 A (wyjście pływające) |
| Wyjście alarmu wstępnego | Domyślnie pływające (niski stan) W przypadku alarmu: napięcie wyjściowe Vbat - 0,1 V Maksymalny prąd wyjściowy: 500 mA (bez zabezpieczenia przeciwzwarciowego) |
| Zdalne sterowanie on/off (Remote on/off): Złącza: Remote L i Remote H | Tryby działania: Włączone, gdy terminale L i H są połączone. Włączone, gdy terminal L jest podłączony do minusa akumulatora (V < 3,5 V). Włączone, gdy napięcie na terminalu H wynosi między 2,9 V a Vbat. Wyłączone we wszystkich innych przypadkach. |
| Operating temperature range | -20 to +50 °C |
| Wilgotność | Max. 95 % |
| Stopień ochrony | IP20 |
| Materiał i kolor | ABS, czarny matow |
| Waga | 0.1 kg |
| Wymiary (wys. x szer. x gł.): 106 x 42 x 23 mm | 106 x 42 x 23 mm |
| Bezpieczeństwo Emisja Odporność Motoryzacyjne | EN 60950 EN 61000-6-3, EN 55014-1 EN 61000-6-2, EN 61000-6-1, EN 55014-2 Regulation UN/ECE-R10 Rev.4 - oczekuje |
| Karta katalogowa | Pobierz |
| Kod produktu | BMS400100300 |
| EAN | 8719076063537 |
Pytania i odpowiedzi
Czy do produktu jest dostępna dokumentacja?
Tak, w załącznikach do pobrania: BMS NG Overview (EN), SmallBMS NG (EN), Instrukcja obsługi (EN), Certyfikat - Automotive ECE R10/6 - smallBMS NG, Deklaracja zgodności - smallBMS NG, UK PSTI STATEMENT OF COMPLIANCE- smallBMS NG, Instrukcja obsługi PL.
