Victron Orion-Tr 12/12-9A (110W) izolowana przetwornica DC-DC 12 V na 12 V

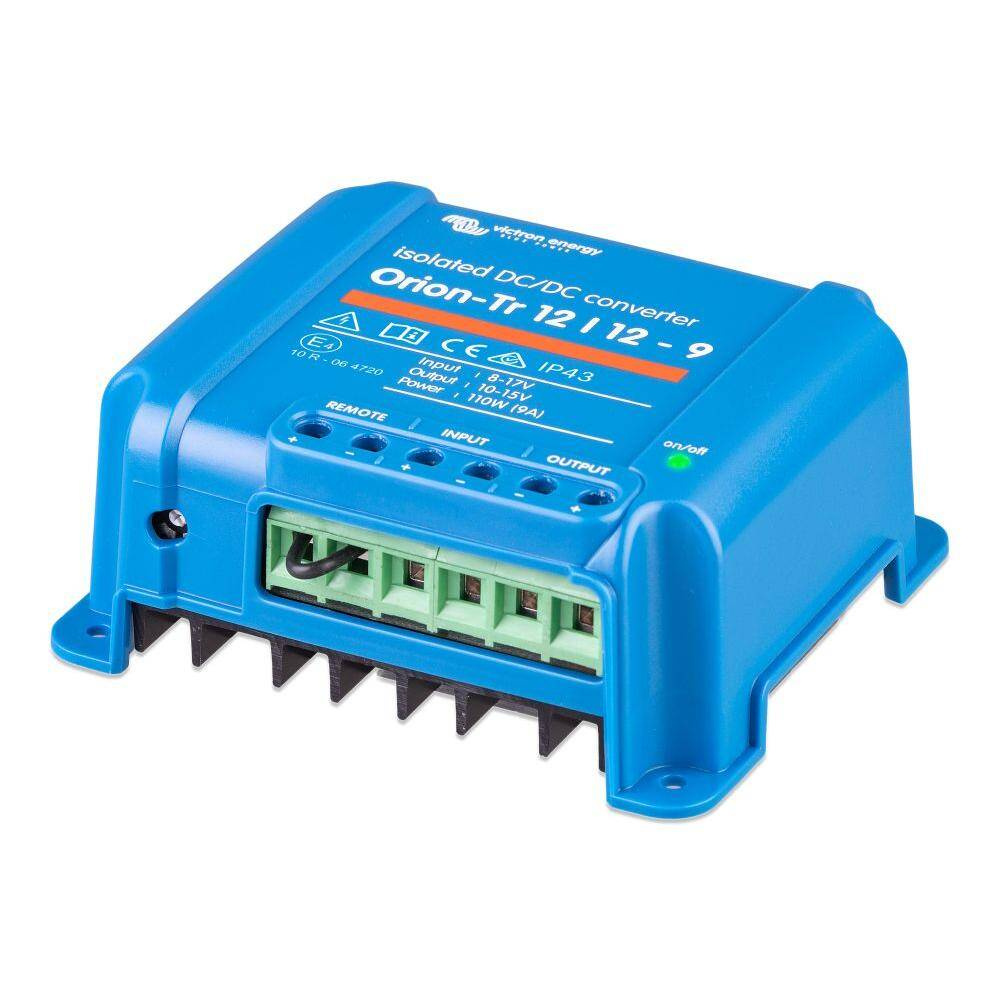

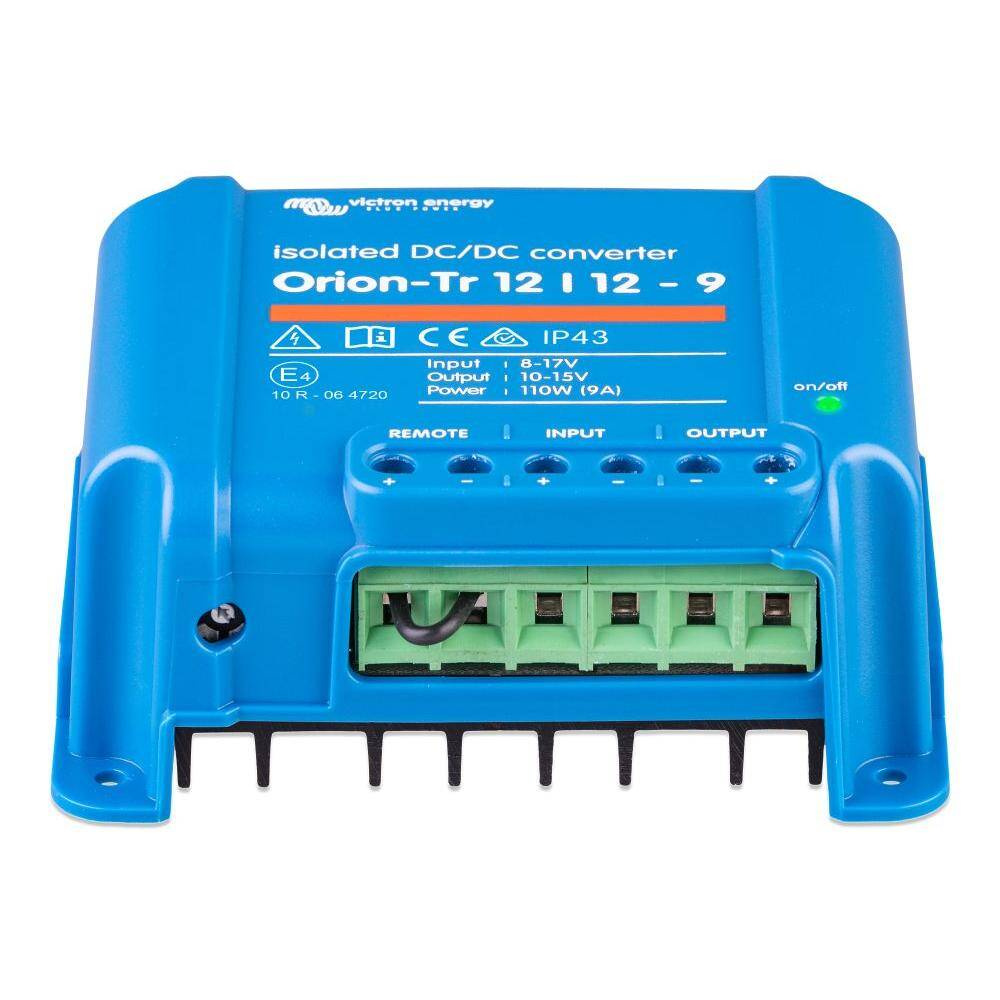

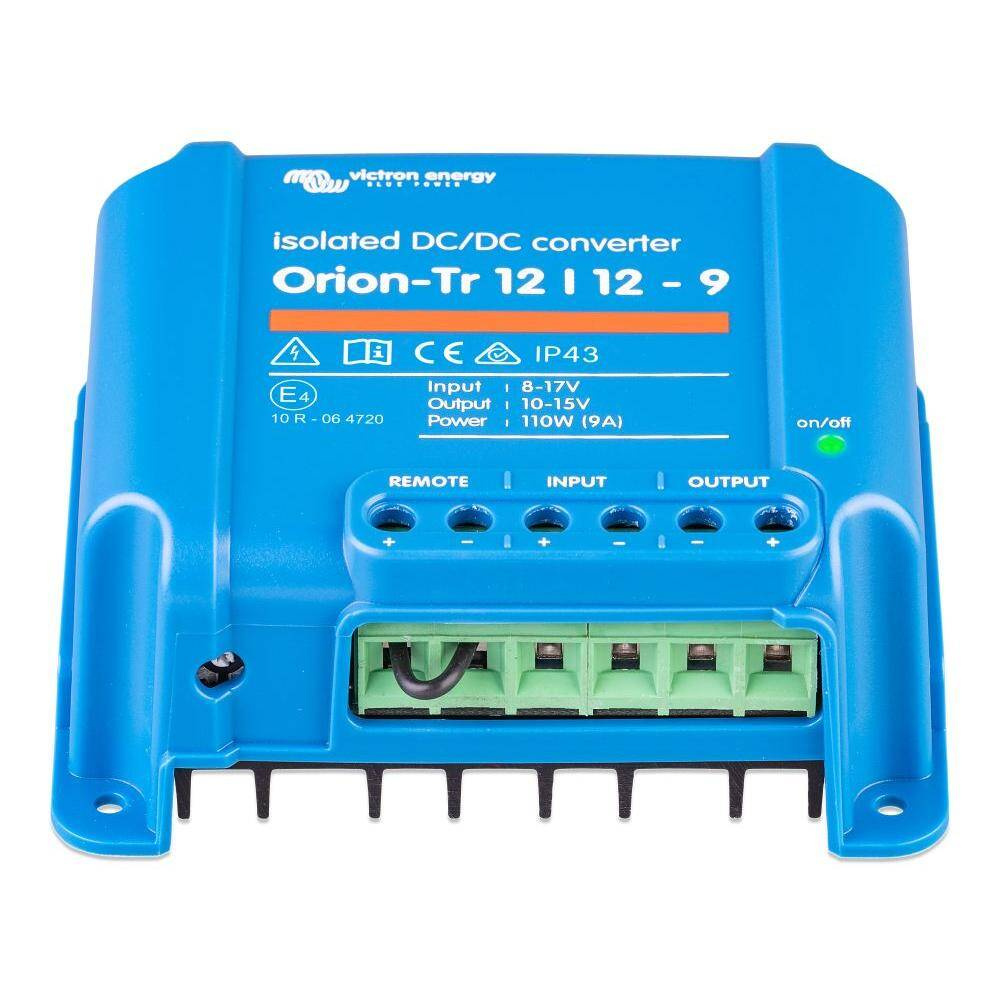

- Izolowana przetwornica DC-DC Victron Orion-Tr 12/12-9A (ORI121210110R): wejście 8 - 17 V, wyjście 12,2 V (regulacja 10 - 15 V), 9 A, izolacja galwaniczna 200 V DC, zdalne wł./wył. Zdjęcie poglądowe, może nie odpowiadać konkretnemu modelowi.
Victron Orion-Tr 12/12-9A (110W) to izolowana galwanicznie przetwornica DC-DC, która zamienia napięcie 12 V na stabilne 12,2 V przy prądzie do 9 A. Zasila odbiorniki o innym napięciu niż instalacja, np. w pojazdach, łodziach i instalacjach przemysłowych.
Izolacja galwaniczna i stabilne napięcie
Wejście, wyjście i obudowa są odizolowane od siebie (200 V DC). Izolacja zapobiega przepływowi prądów błądzących i problemom z masą w instalacji, np. w łodziach.
Przy napięciu wyjściowym ustawionym na nominalne lub niższe napięcie wyjściowe pozostaje stabilne w całym zakresie napięcia wejściowego (8 - 17 V). Napięcie wyjściowe można regulować w zakresie 10 - 15 V.
Zdalne wł./wył. i praca równoległa
Zacisk zdalnego włączania eliminuje potrzebę stosowania wyłącznika wysokoprądowego w przewodzie wejściowym. Można go sterować przełącznikiem małej mocy, np. stacyjką silnika. Po wyłączeniu zdalnym pobór prądu spada poniżej 200 uA.
Wszystkie modele są odporne na zwarcie i można je łączyć równolegle w nieograniczonej liczbie, aby zwiększyć prąd wyjściowy. W wysokiej temperaturze otoczenia prąd wyjściowy jest automatycznie ograniczany.
Montaż
Zaciski śrubowe - do montażu nie są potrzebne specjalne narzędzia. Stopień ochrony IP43 przy montażu z zaciskami skierowanymi w dół. Wbudowany bezpiecznik wejściowy (niewymienny).
Przetwornica nie jest przeznaczona do ładowania akumulatorów. Do ładowania akumulatora użytkowego z alternatora producent zaleca ładowarkę Orion-Tr Smart.
Zastosowania
- zasilanie odbiorników 12 V z instalacji 12 V
- pojazdy, łodzie, maszyny, instalacje przemysłowe
- stabilne napięcie przy wahaniach napięcia wejściowego
- praca równoległa kilku przetwornic
Uwaga
Orion-Tr nie jest ładowarką akumulatorów - do ładowania wybierz Orion-Tr Smart.
Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Model | Orion-Tr 12/12-9 (110 W) |
| Typ | przetwornica DC-DC izolowana |
| Zakres napięcia wejściowego | 8 - 17 V |
| Odcięcie / ponowne załączenie przy niskim napięciu | 7 V / 7,5 V |
| Nominalne napięcie wyjściowe | 12,2 V |
| Zakres regulacji napięcia wyjściowego | 10 - 15 V |
| Tolerancja napięcia wyjściowego | +/- 0,2 V |
| Szumy wyjściowe | 2 mV rms |
| Prąd ciągły | 9 A (napięcie nominalne, 25°C) |
| Prąd maks. (10 s) | 12,5 A |
| Prąd zwarciowy | 32 A |
| Moc ciągła | 110 W (25°C) / 85 W (40°C) |
| Sprawność | 87% |
| Prąd bez obciążenia | poniżej 50 mA |
| Pobór po wyłączeniu zdalnym | poniżej 200 uA |
| Izolacja galwaniczna | 200 V DC między wejściem, wyjściem i obudową |
| Temperatura pracy | -20 do +55°C (powyżej 40°C -3% na °C) |
| Wilgotność | maks. 95%, bez kondensacji |
| Przyłącza DC | zaciski śrubowe, przewód maks. 6 mm² (AWG10) |
| Stopień ochrony | IP43 (zaciski skierowane w dół) |
| Waga | 0,42 kg |
| Wymiary (wys. x szer. x gł.) | 100 x 113 x 47 mm |
| Normy | EN 60950, EN 61000-6-1/-2/-3, EN 55014-1/-2, ECE R10-5 |
| Kod produktu | ORI121210110R |
Pytania i odpowiedzi
Czy Orion-Tr naładuje akumulator?
Nie jest do tego przeznaczony. Do ładowania akumulatora producent zaleca ładowarkę Orion-Tr Smart.
Czy można połączyć kilka przetwornic równolegle?
Tak, w nieograniczonej liczbie, aby zwiększyć prąd wyjściowy.
Czy można ją włączać stacyjką?
Tak, zacisk zdalnego wł./wył. można sterować przełącznikiem małej mocy, np. stacyjką silnika.
