Victron Quattro 24/3000/70-50/50 230V inwerter z ładowarką 24 V 3000 VA

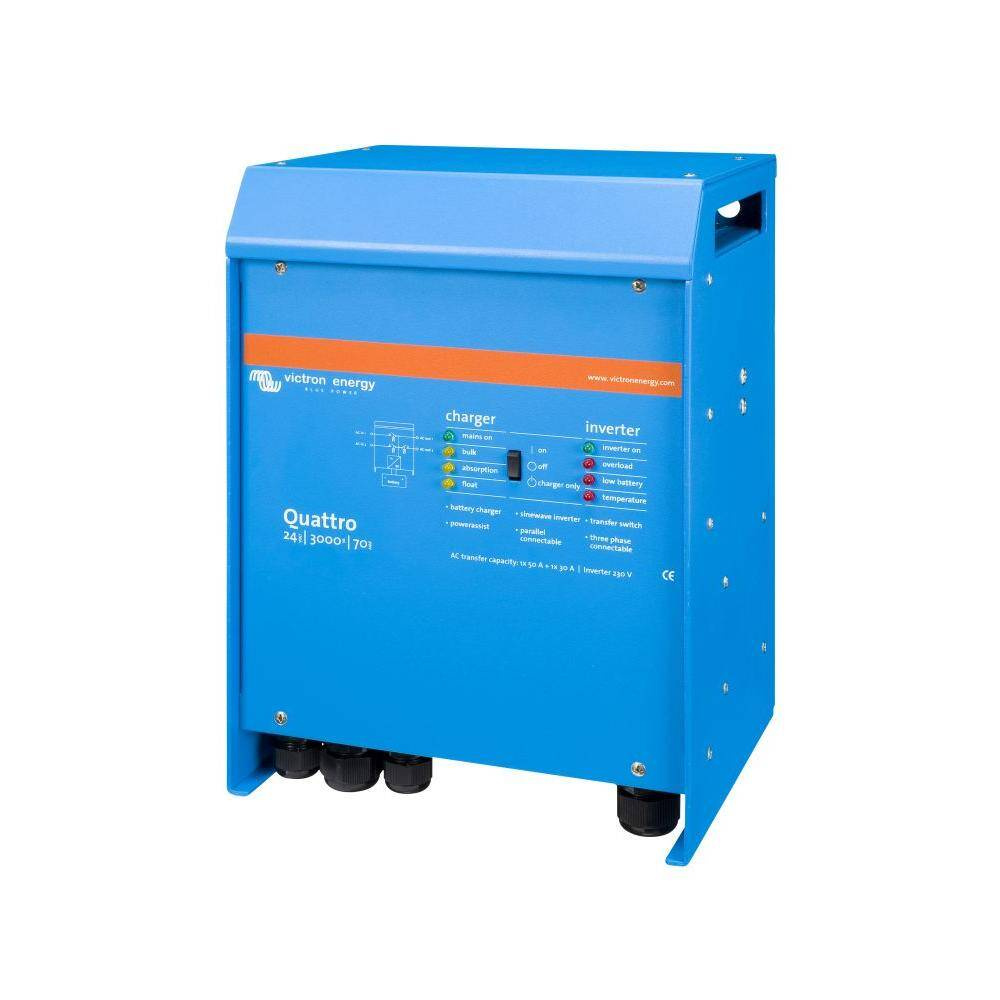

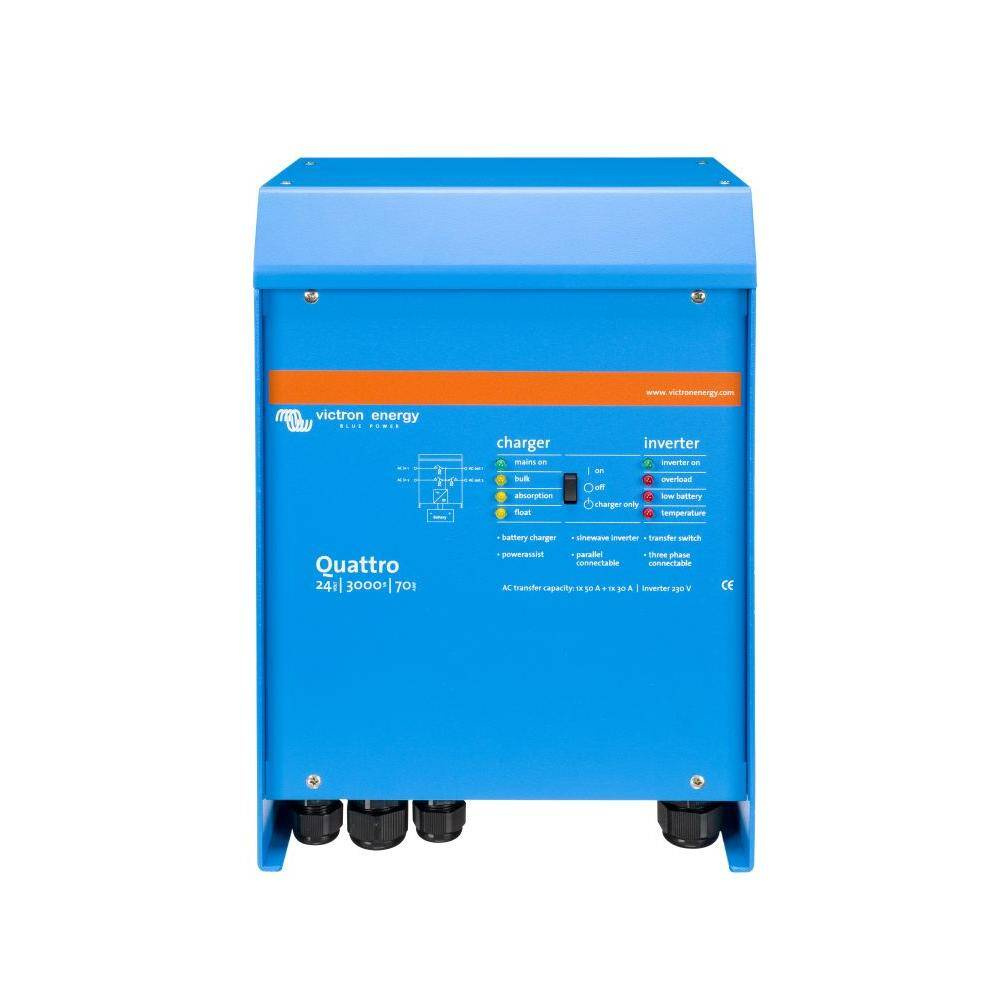

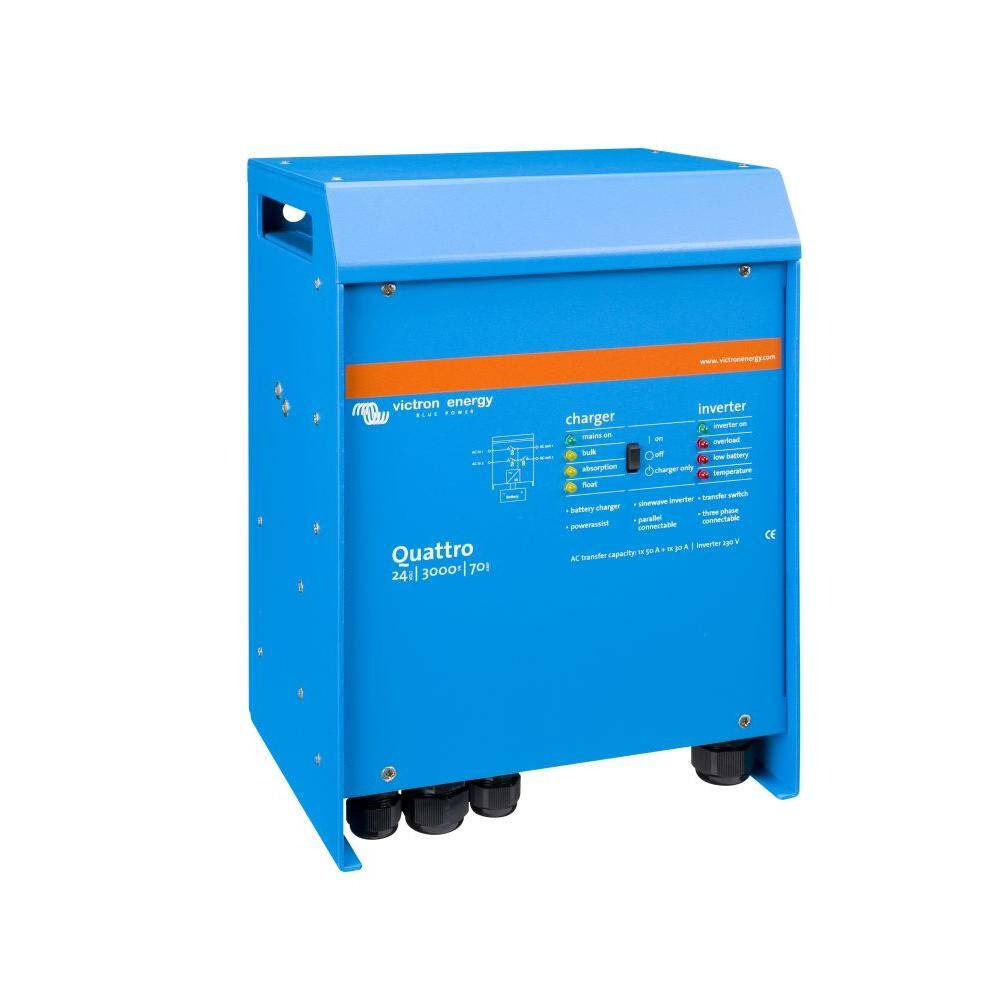

- Inwerter z ładowarką Victron Quattro 24/3000/70-50/50 (QUA243020010): czysta sinusoida 3000 VA, ładowarka 70 A, 2 wejścia AC, PowerAssist, VE.Bus. Zdjęcie poglądowe, może nie odpowiadać konkretnemu modelowi.
Victron Quattro 24/3000/70-50/50 łączy inwerter z czystą sinusoidą 3000 VA, adaptacyjną ładowarkę akumulatorów 24 V o prądzie 70 A i dwa wejścia AC (maks. 2 x 50 A) z automatycznym przełączaniem. Nadaje się do systemów morskich, mobilnych, off-grid i magazynów energii, współpracuje z akumulatorami litowymi.
Dwa wejścia AC
Quattro może być podłączony do dwóch niezależnych źródeł AC, np. sieci lub przyłącza na nabrzeżu i agregatu, albo dwóch agregatów. Automatycznie przełącza się na aktywne źródło.
Wyjście główne jest bezprzerwowe: przy zaniku zasilania Quattro przejmuje odbiorniki w czasie poniżej 20 ms. Wyjście pomocnicze jest pod napięciem tylko przy obecności zasilania AC na wejściu.
PowerControl i PowerAssist
Można ustawić maksymalny prąd sieci lub agregatu - urządzenie uwzględnia inne odbiorniki AC i do ładowania używa tylko nadwyżki, więc źródło nie jest przeciążane (PowerControl).
PowerAssist idzie krok dalej: gdy szczytowe zapotrzebowanie przekracza moc agregatu, przyłącza lub sieci, brakująca moc jest natychmiast uzupełniana z akumulatora. Gdy obciążenie spada, nadwyżka wraca do ładowania akumulatora.
Praca równoległa i trójfazowa
Do 6 urządzeń może pracować równolegle, a trzy urządzenia tego samego modelu można skonfigurować do pracy trójfazowej (do 6 takich zestawów równolegle).
Monitoring i sterowanie: urządzenie GX (Cerbo GX, Ekrano GX) z portalem VRM, panel Digital Multi Control, klucz VE.Bus Smart (Bluetooth) lub komputer przez interfejs MK3-USB.
Zabezpieczenia
- zwarcie wyjścia
- przeciążenie
- zbyt wysokie i zbyt niskie napięcie akumulatora
- zbyt wysoka temperatura
- napięcie 230 V AC na wyjściu falownika
- zbyt duże tętnienia napięcia wejściowego
Uwaga
Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Model | Quattro 24/3000/70-50/50 230V |
| Napięcie akumulatora | 24 V |
| Moc ciągła przy 25°C | 3000 VA / 2400 W |
| Moc ciągła przy 40°C / 65°C | 2200 W / 1700 W |
| Moc szczytowa | 6000 W |
| Napięcie wyjściowe | 230 V AC +/- 2%, 50 Hz +/- 0,1% |
| Zakres napięcia wejściowego DC | 19 - 33 V |
| Sprawność maks. | 94% |
| Pobór bez obciążenia / AES / Search | 20 W / 15 W / 10 W |
| Wejścia AC | 2 wejścia, maks. prąd przelotowy 2 x 50 A |
| Wejście AC ładowarki | 187 - 250 V AC, 50/60 Hz |
| Prąd ładowania akumulatora | 70 A |
| Napięcie absorpcji / float / storage | 28,8 V / 27,6 V / 26,4 V |
| Prąd ładowania akumulatora rozruchowego | 4 A |
| Wyjście pomocnicze | 25 A |
| Przekaźnik programowalny | 3 przekaźniki programowalne |
| Komunikacja | VE.Bus, 2 porty ogólnego przeznaczenia |
| Temperatura pracy | -20 do +60°C |
| Wilgotność | maks. 95%, bez kondensacji |
| Obudowa | aluminium, niebieska (RAL 5012) |
| Stopień ochrony | IP20 |
| Przyłącze akumulatora | cztery śruby M8 (2 plus, 2 minus) |
| Przyłącze 230 V | zaciski śrubowe 13 mm² (6 AWG) |
| Waga | 19 kg |
| Wymiary (wys. x szer. x gł.) | 364 x 295 x 221 mm |
| Normy | EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1, EN 55014-1/-2, IEC 61000-6-1/-2/-3 |
| Kod produktu | QUA243020010 |
Pytania i odpowiedzi
Czy urządzenie przełączy się samo przy zaniku sieci?
Tak, wbudowany przełącznik przejmuje zasilanie odbiorników z akumulatora w czasie poniżej 20 ms.
Czy współpracuje z akumulatorami litowymi?
Tak, algorytm ładowania można ustawić dla litu, a przez urządzenie GX współpracuje z BMS akumulatora.
Jak skonfigurować urządzenie?
Programem VEConfigure (komputer z interfejsem MK3-USB) lub zdalnie przez urządzenie GX i portal VRM.
