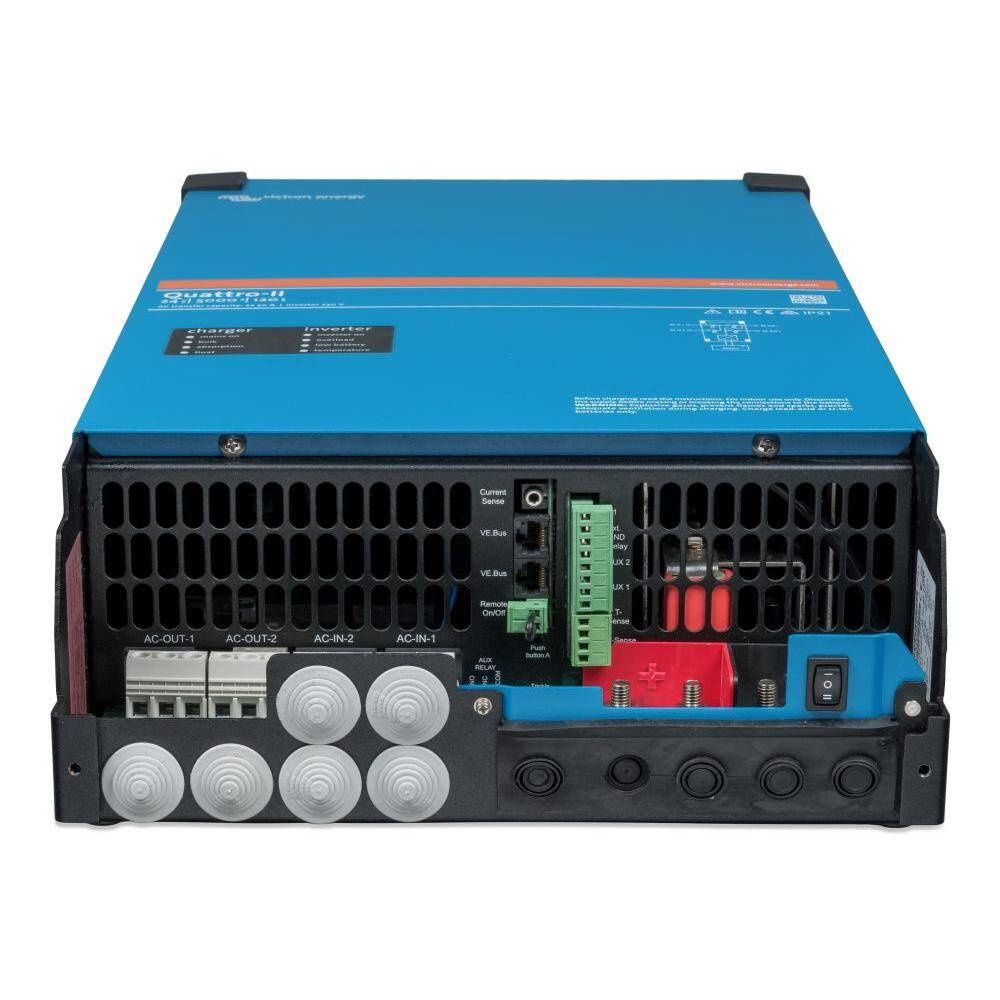

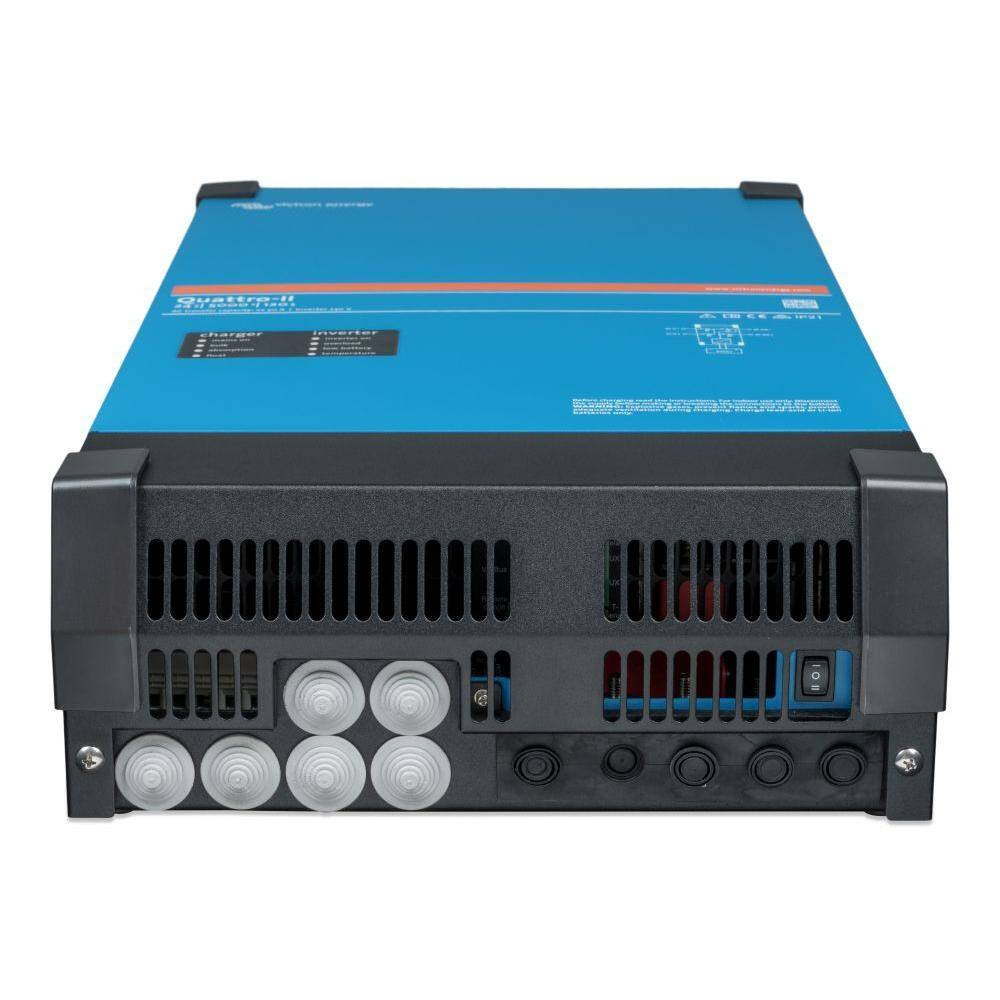

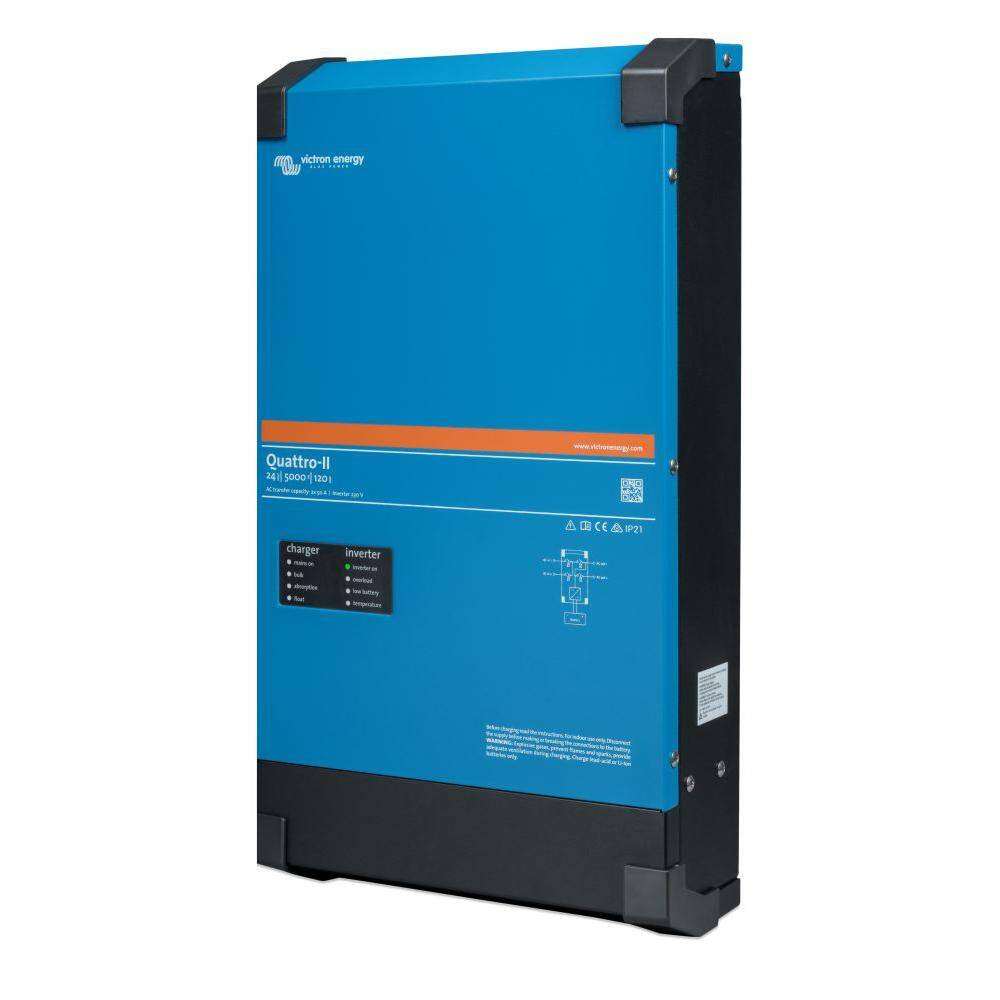

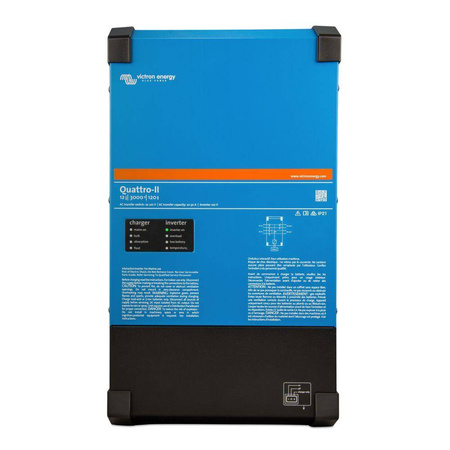

Victron Quattro-II 24/5000/120-50/50 230V inwerter z ładowarką 24 V 5000 VA

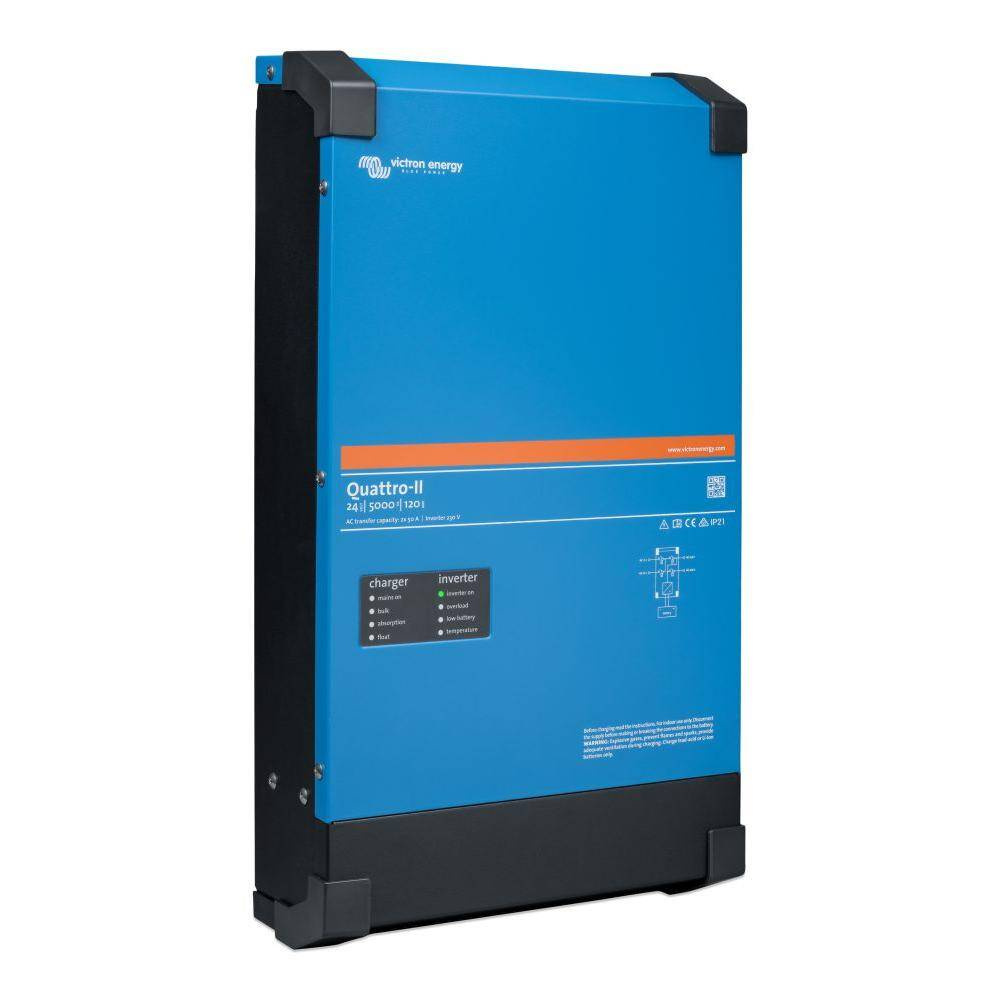

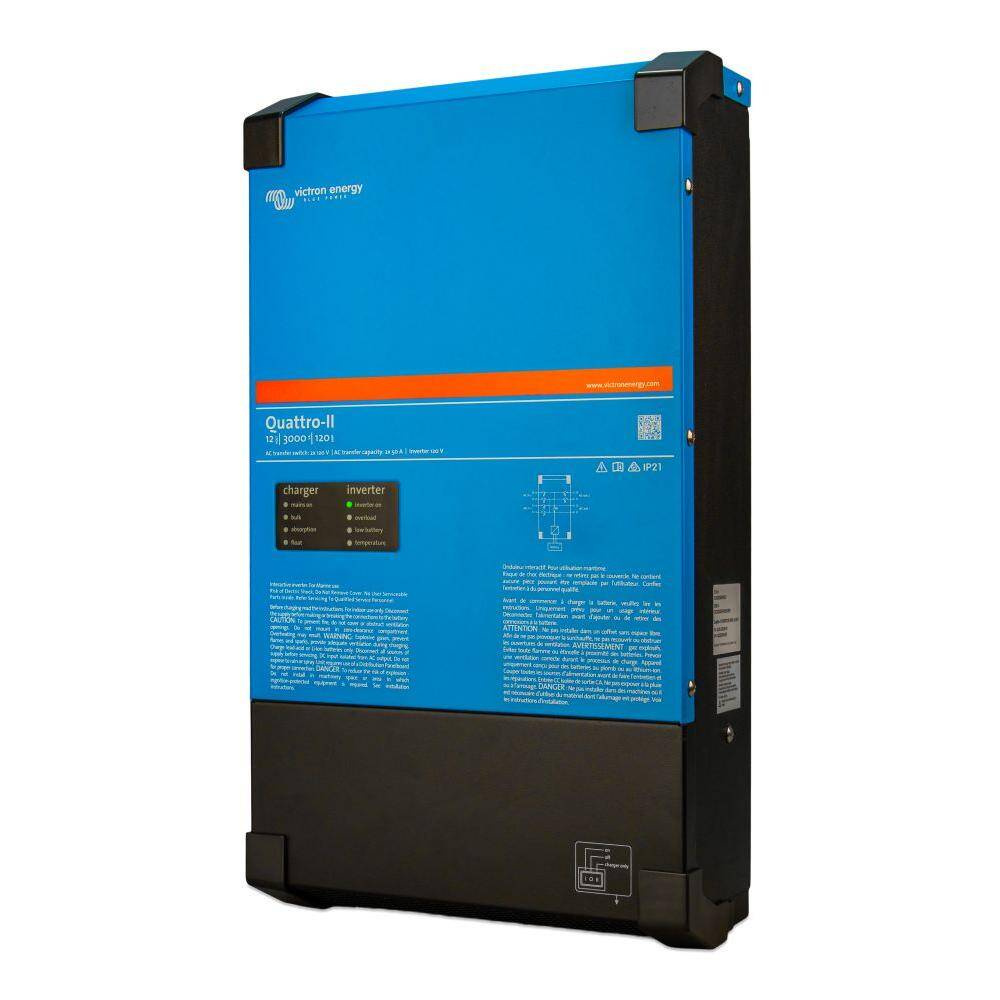

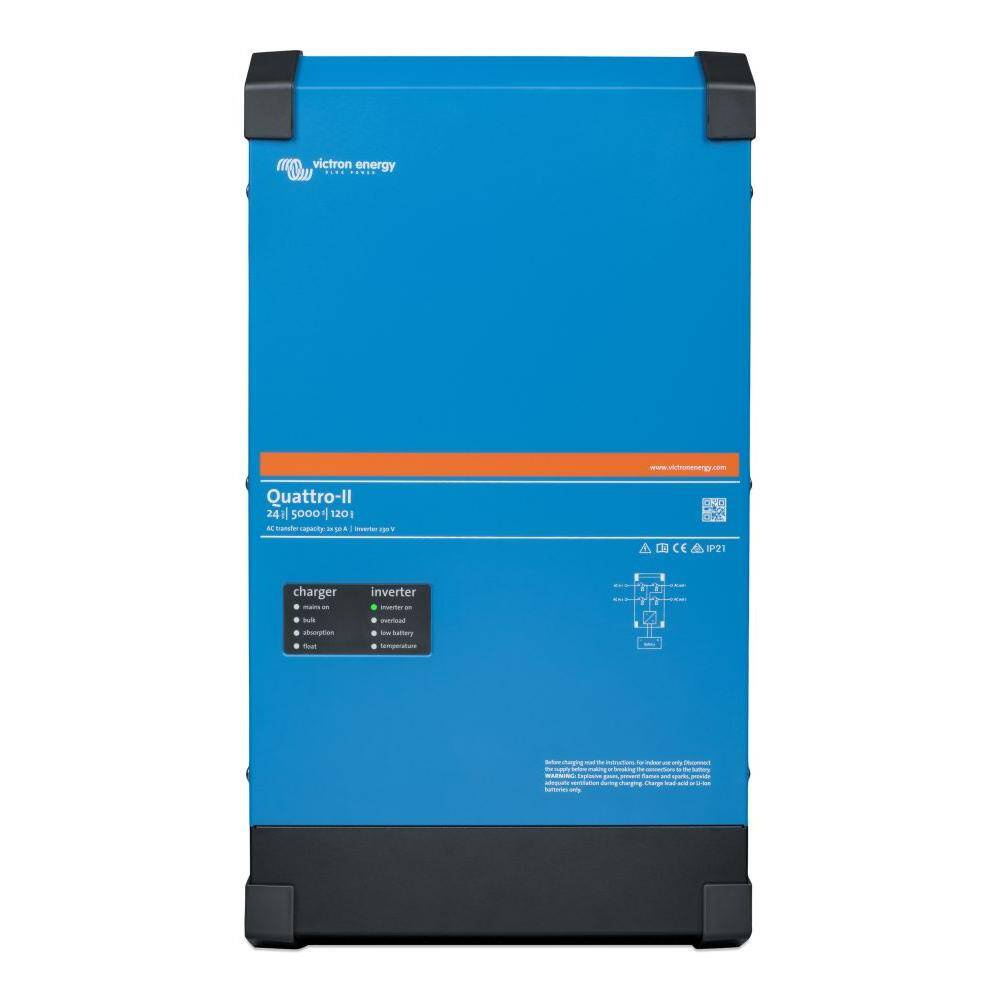

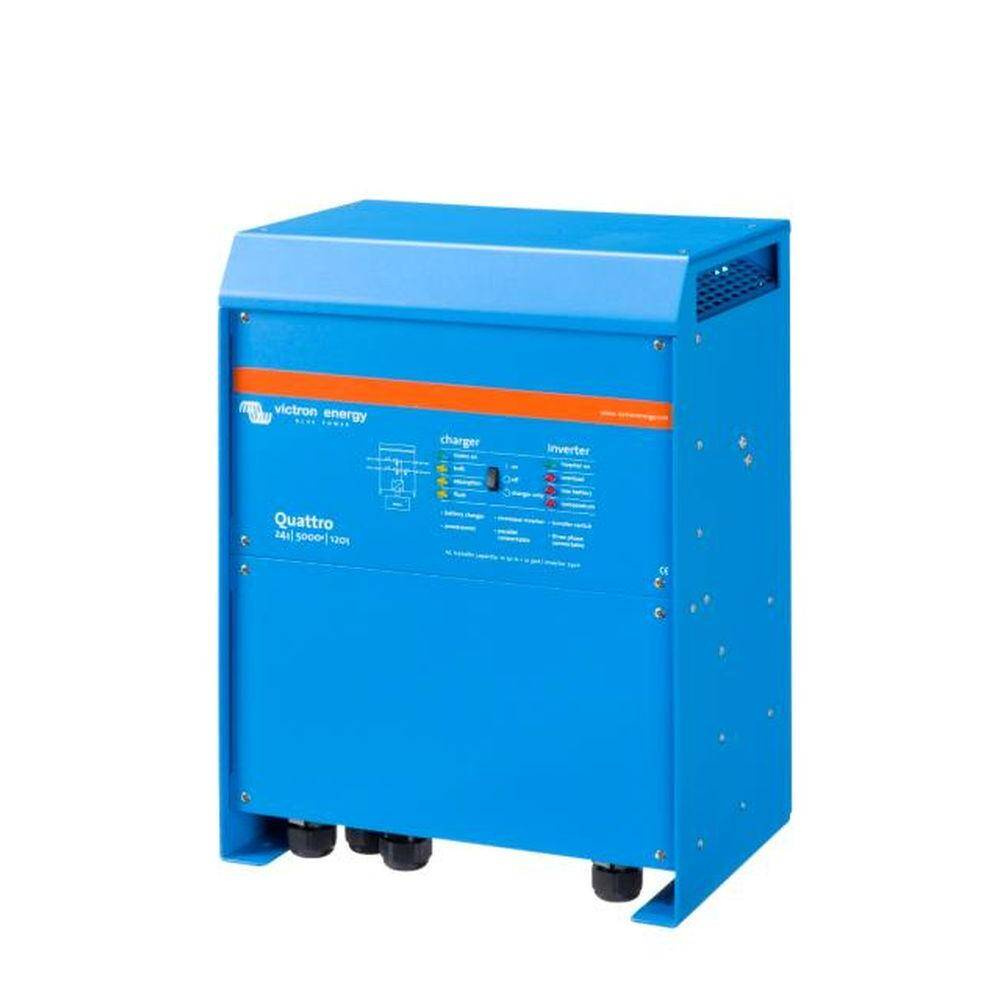

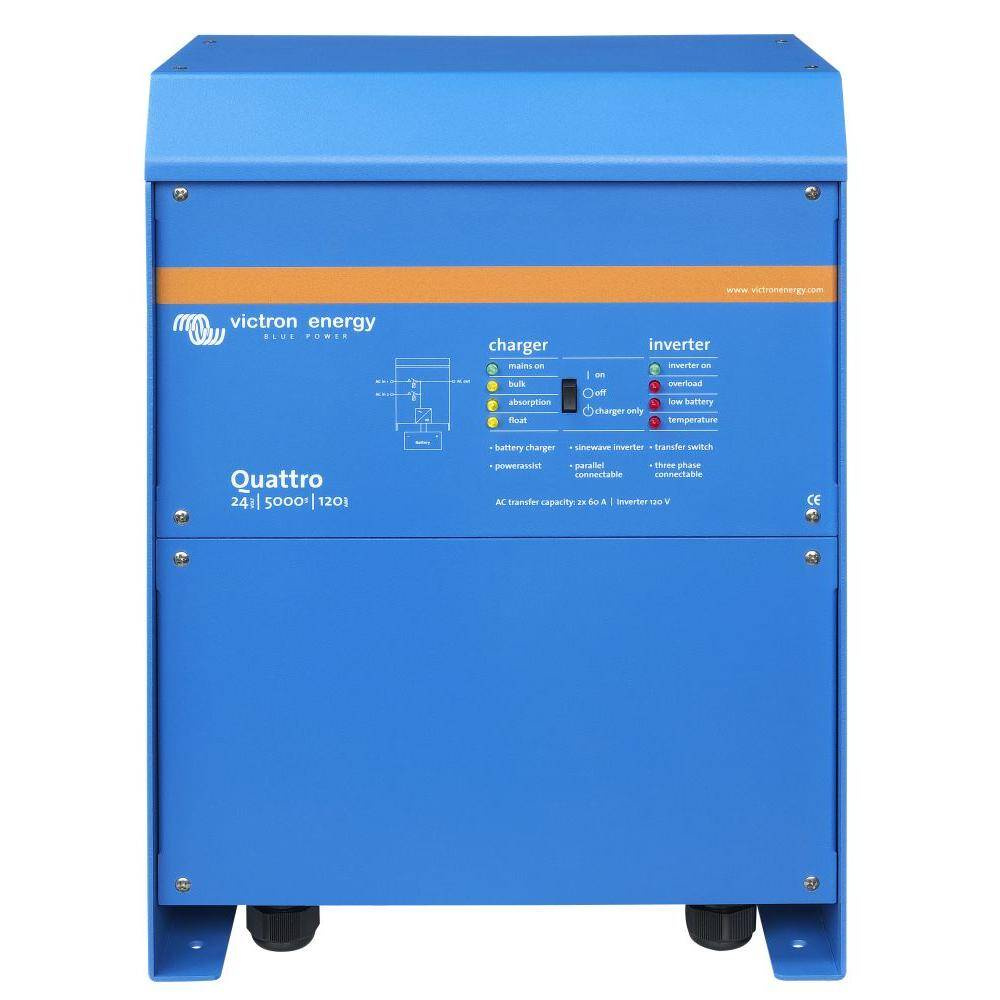

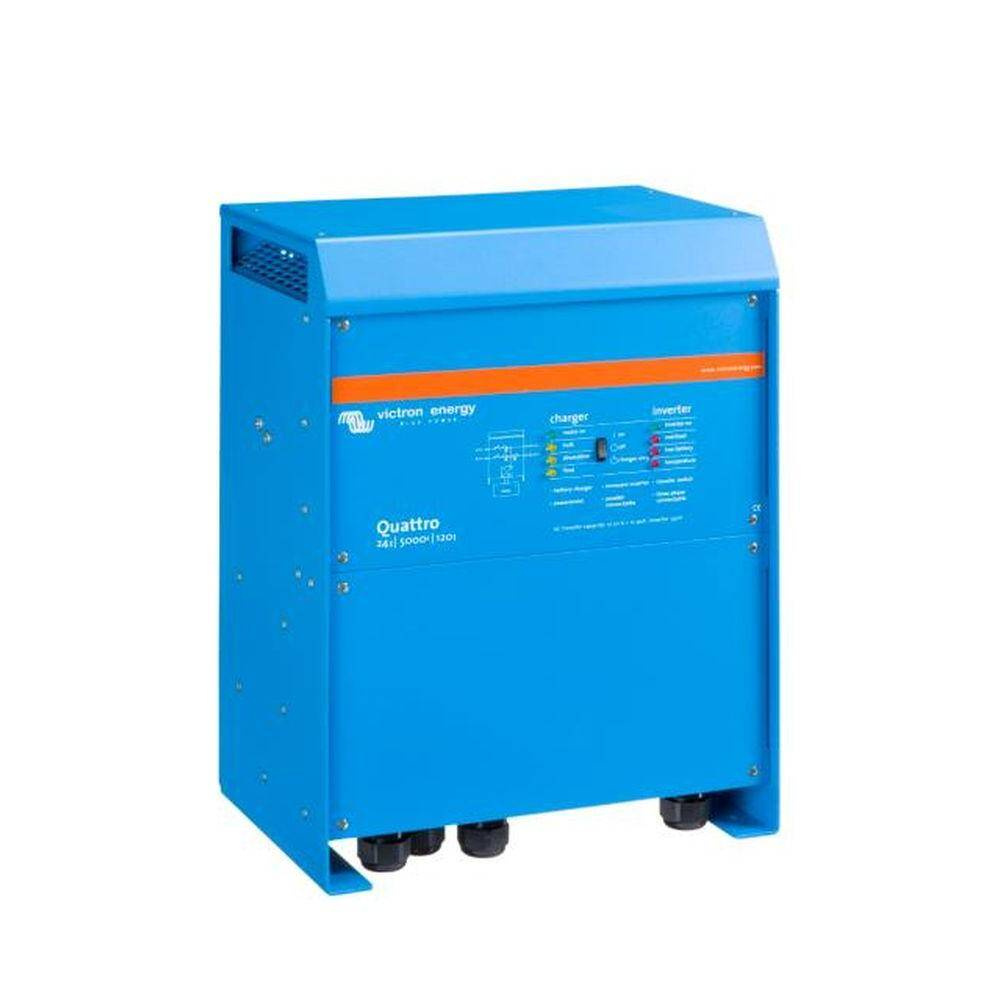

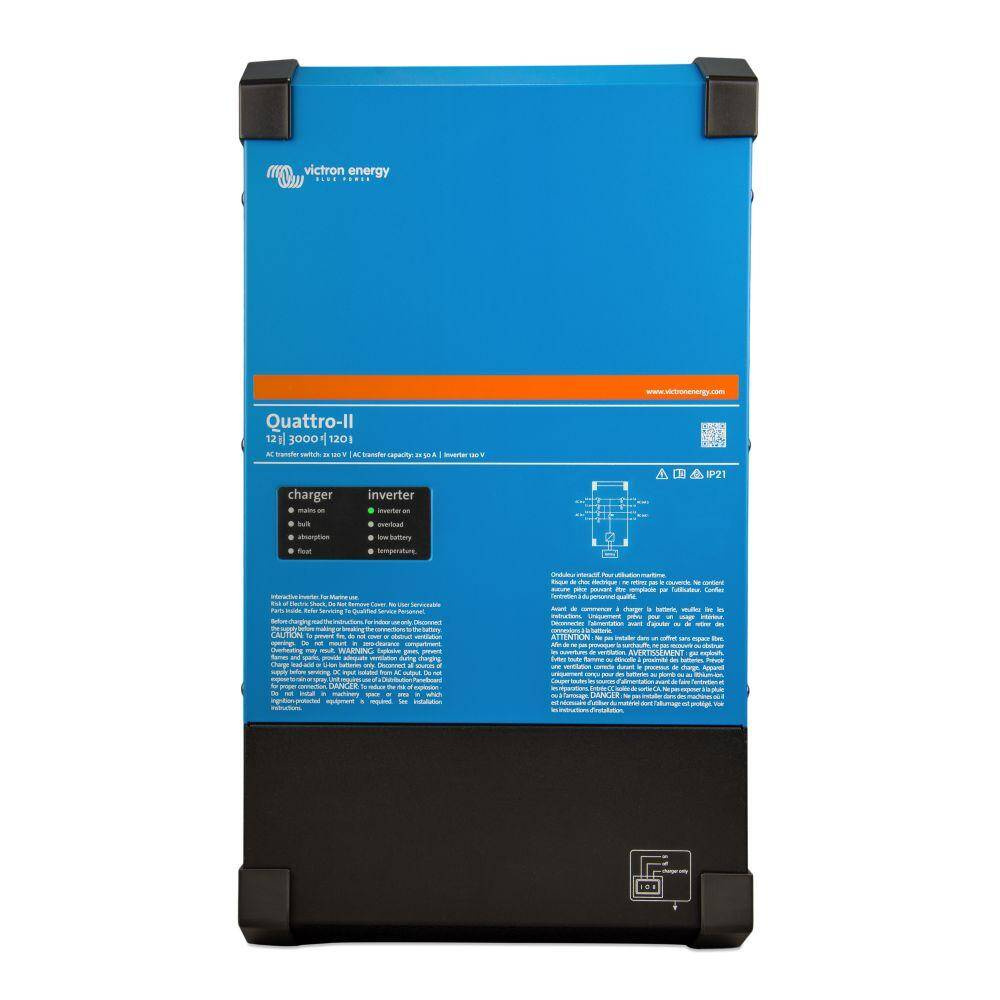

- Inwerter z ładowarką Victron Quattro-II 24/5000/120-50/50 (QUA242505010): czysta sinusoida 5000 VA, ładowarka 120 A, 2 wejścia AC, PowerAssist, VE.Bus. Zdjęcie poglądowe, może nie odpowiadać konkretnemu modelowi.
Victron Quattro-II 24/5000/120-50/50 łączy inwerter z czystą sinusoidą 5000 VA, adaptacyjną ładowarkę akumulatorów 24 V o prądzie 120 A i dwa wejścia AC z przełącznikiem 50 A. Nadaje się do systemów morskich, mobilnych, off-grid i magazynów energii, współpracuje z akumulatorami litowymi.

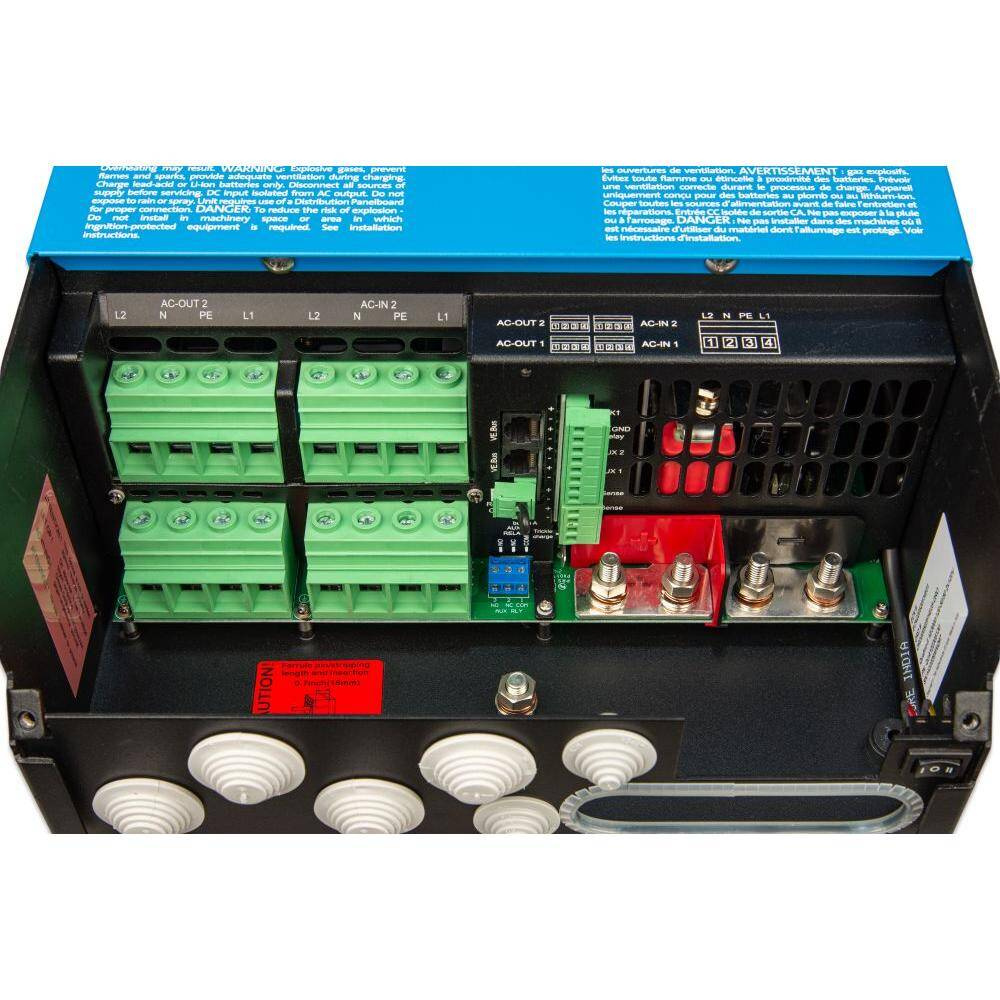

Dwa wyjścia AC
Wyjście główne jest bezprzerwowe: przy zaniku sieci lub odłączeniu agregatu urządzenie przejmuje zasilanie odbiorników w czasie poniżej 20 ms, więc komputery i elektronika pracują dalej bez zakłóceń.
Drugie wyjście jest pod napięciem tylko wtedy, gdy na wejściu jest zasilanie AC. Można do niego podłączyć odbiorniki, które nie powinny rozładowywać akumulatora, np. podgrzewacz wody.
PowerControl i PowerAssist
Można ustawić maksymalny prąd sieci lub agregatu - urządzenie uwzględnia inne odbiorniki AC i do ładowania używa tylko nadwyżki, więc źródło nie jest przeciążane (PowerControl).
PowerAssist idzie krok dalej: gdy szczytowe zapotrzebowanie przekracza moc agregatu, przyłącza lub sieci, brakująca moc jest natychmiast uzupełniana z akumulatora. Gdy obciążenie spada, nadwyżka wraca do ładowania akumulatora.
Praca równoległa i trójfazowa
Do 6 urządzeń może pracować równolegle, a trzy urządzenia tego samego modelu można skonfigurować do pracy trójfazowej (do 6 takich zestawów równolegle).
Monitoring i sterowanie: urządzenie GX (Cerbo GX, Ekrano GX) z portalem VRM, panel Digital Multi Control, klucz VE.Bus Smart (Bluetooth) lub komputer przez interfejs MK3-USB.
Zabezpieczenia
- zwarcie wyjścia
- przeciążenie
- zbyt wysokie i zbyt niskie napięcie akumulatora
- zbyt wysoka temperatura
- napięcie 230 V AC na wyjściu falownika
- zbyt duże tętnienia napięcia wejściowego
Uwaga

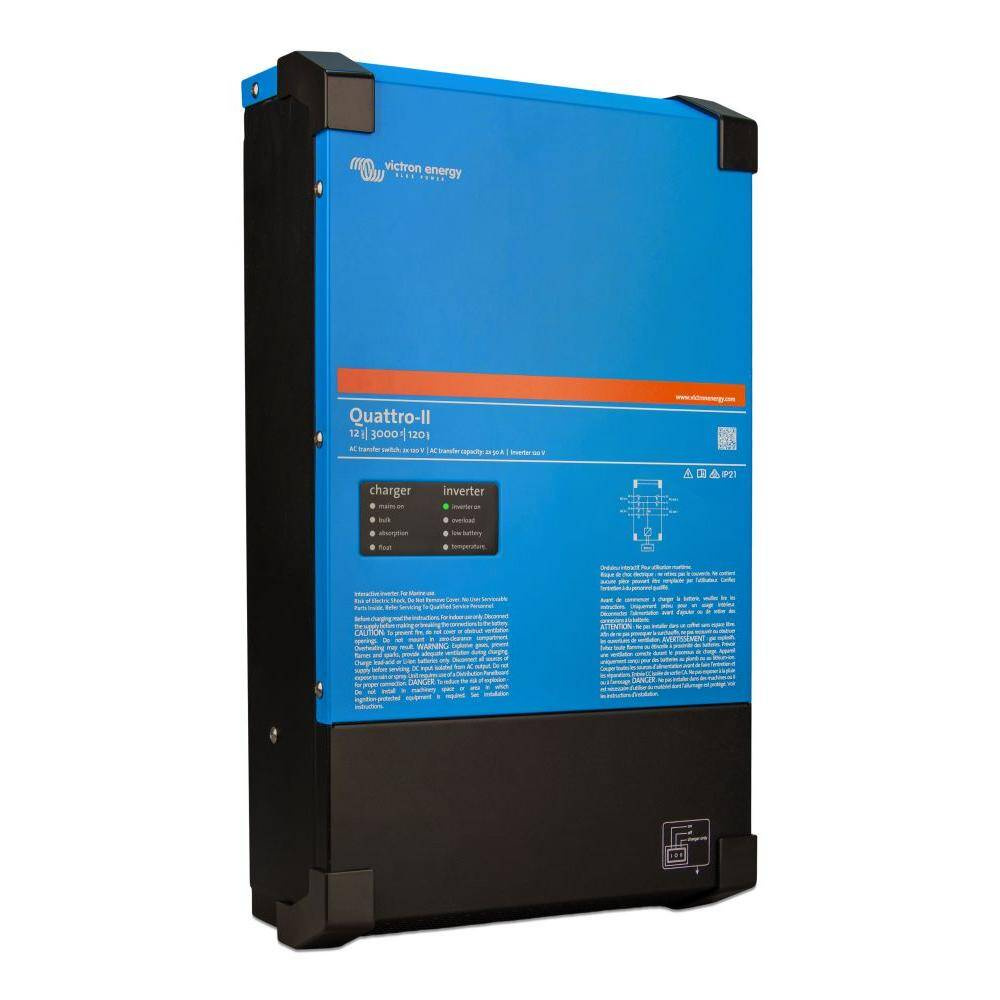

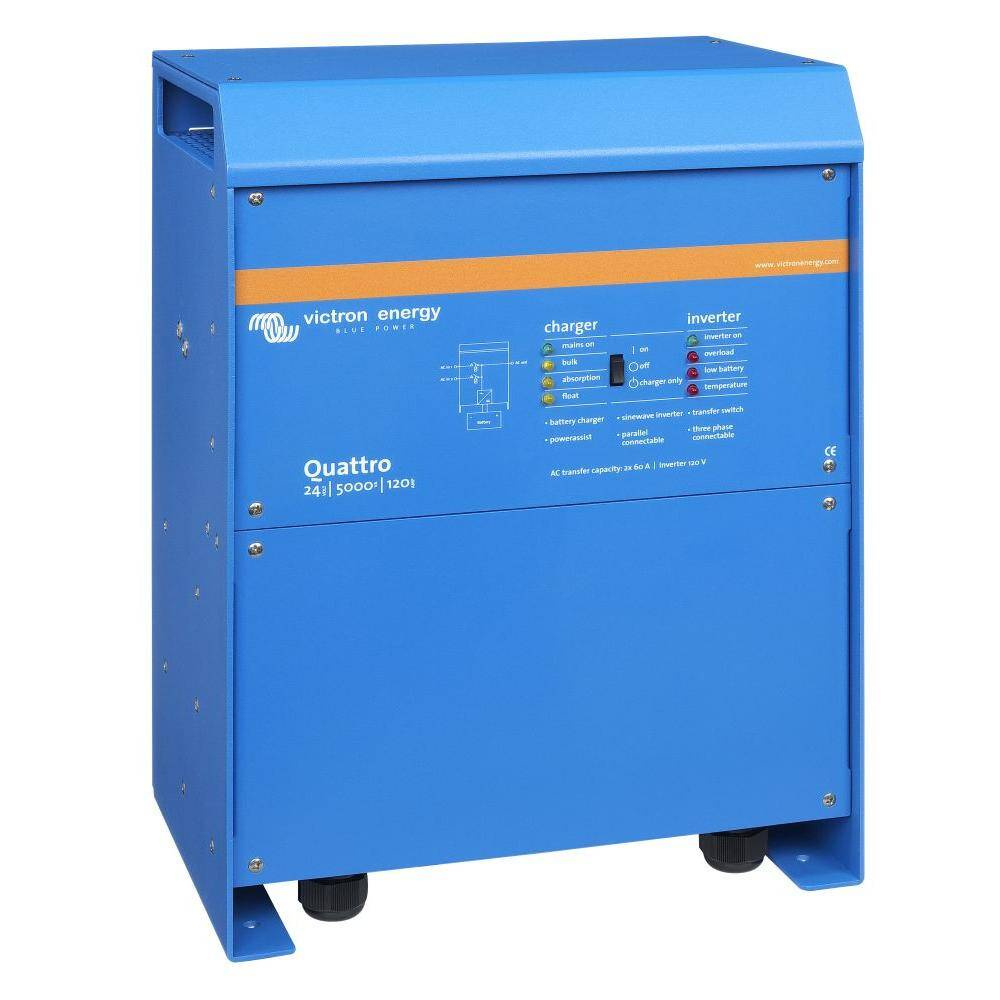

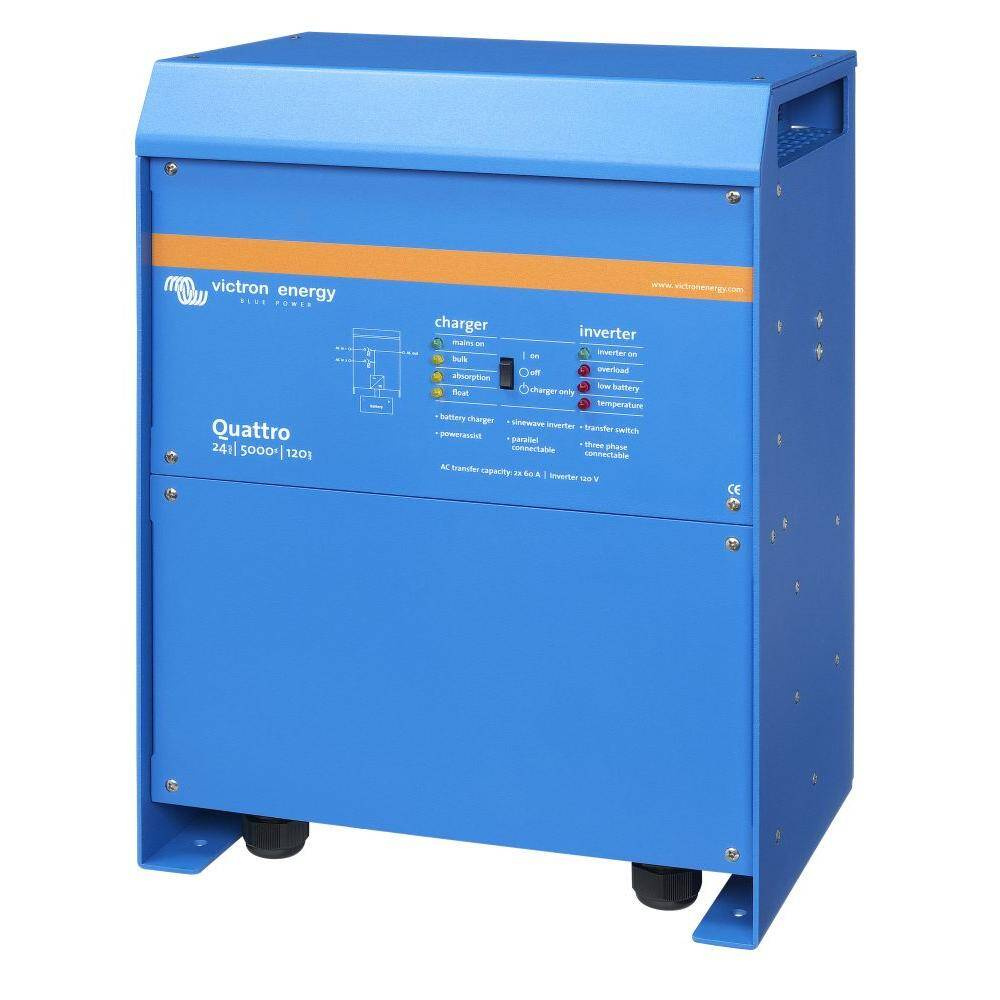

Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Model | Quattro-II 24/5000/120-50/50 230V |
| Napięcie akumulatora | 24 V |
| Moc ciągła przy 25°C | 5000 VA / 4000 W |
| Moc ciągła przy 40°C / 65°C | 3700 W / 3000 W |
| Moc szczytowa | 9000 W |
| Napięcie wyjściowe | 230 V AC +/- 2%, 50 Hz +/- 0,1% |
| Zakres napięcia wejściowego DC | 19 - 33 V |
| Sprawność maks. | 96% |
| Pobór bez obciążenia / AES / Search | 18 W / 12 W / 2 W |
| Przełącznik transferowy | 50 A (2 wejścia AC) |
| Wejście AC ładowarki | 187 - 265 V AC, 45 - 65 Hz |
| Prąd ładowania akumulatora | 120 A |
| Napięcie absorpcji / float / storage | 28,8 V / 27,6 V / 26,4 V |
| Wyjście pomocnicze | 32 A (domyślnie wyłączane w trybie falownika) |
| Przekaźnik programowalny | tak |
| Komunikacja | VE.Bus, 2 porty ogólnego przeznaczenia |
| Temperatura pracy | -40 do +65°C (chłodzenie wentylatorem) |
| Wilgotność | maks. 95%, bez kondensacji |
| Obudowa | stal, niebieska (RAL 5012) |
| Stopień ochrony | IP21 |

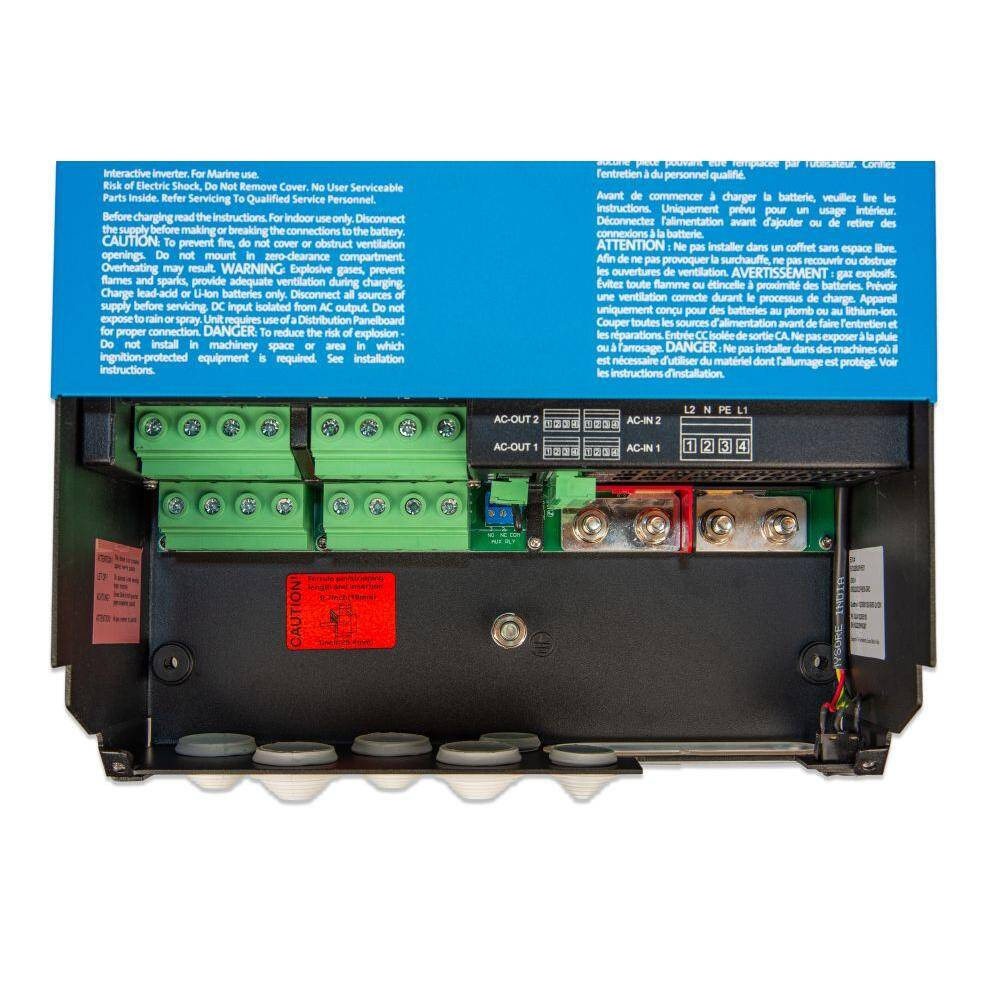

| Przyłącze akumulatora | śruby M8 |

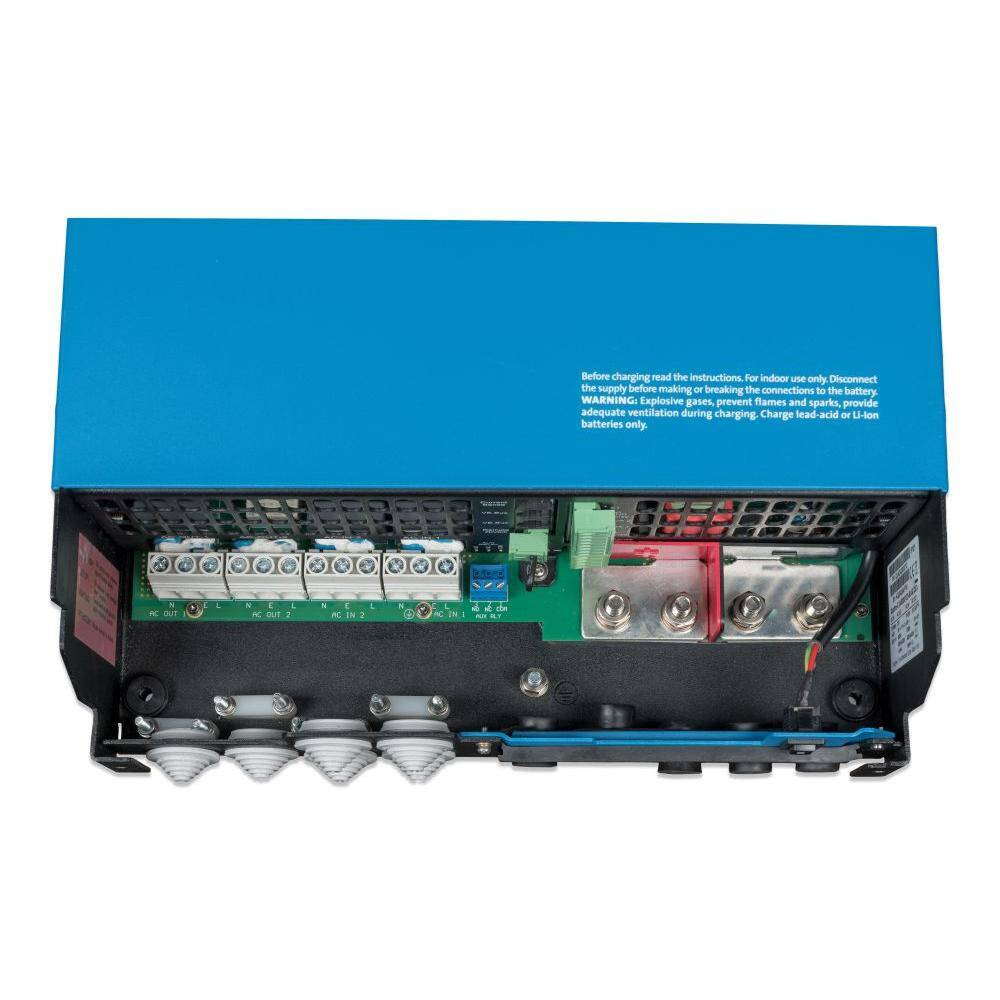

| Przyłącze 230 V | zaciski śrubowe 13 mm² (6 AWG) |
| Waga | 31 kg |
| Wymiary (wys. x szer. x gł.) | 607 x 329 x 149 mm |
| Normy | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1/-2, EN 55014-1/-2, EN-IEC 61000-3-2/-3, IEC 61000-6-1/-2/-3 |
| Kod produktu | QUA242505010 |
Pytania i odpowiedzi
Czy urządzenie przełączy się samo przy zaniku sieci?
Tak, wbudowany przełącznik przejmuje zasilanie odbiorników z akumulatora w czasie poniżej 20 ms.
Czy współpracuje z akumulatorami litowymi?
Tak, algorytm ładowania można ustawić dla litu, a przez urządzenie GX współpracuje z BMS akumulatora.
Jak skonfigurować urządzenie?
Programem VEConfigure (komputer z interfejsem MK3-USB) lub zdalnie przez urządzenie GX i portal VRM.
