Victron SmartSolar MPPT 150/85-MC4 VE.Can regulator solarny 85 A, 12/24/48 V, Bluetooth

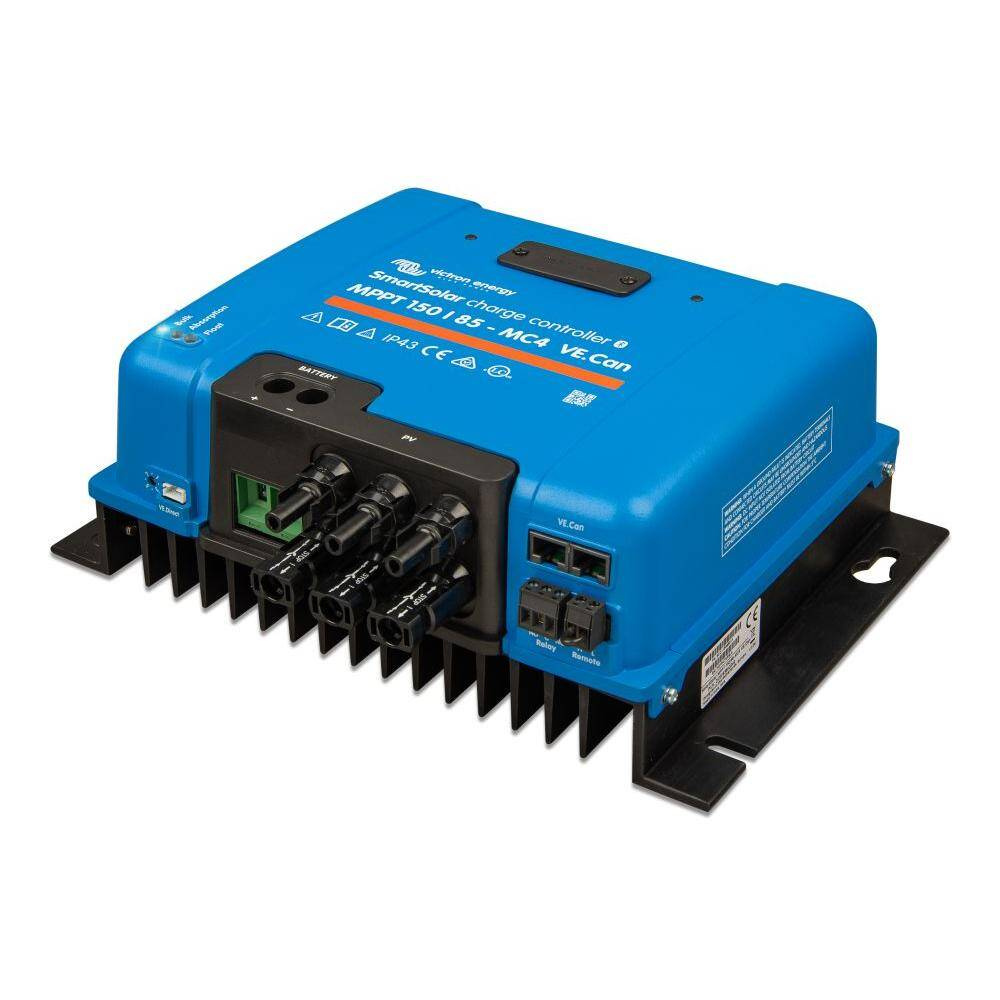

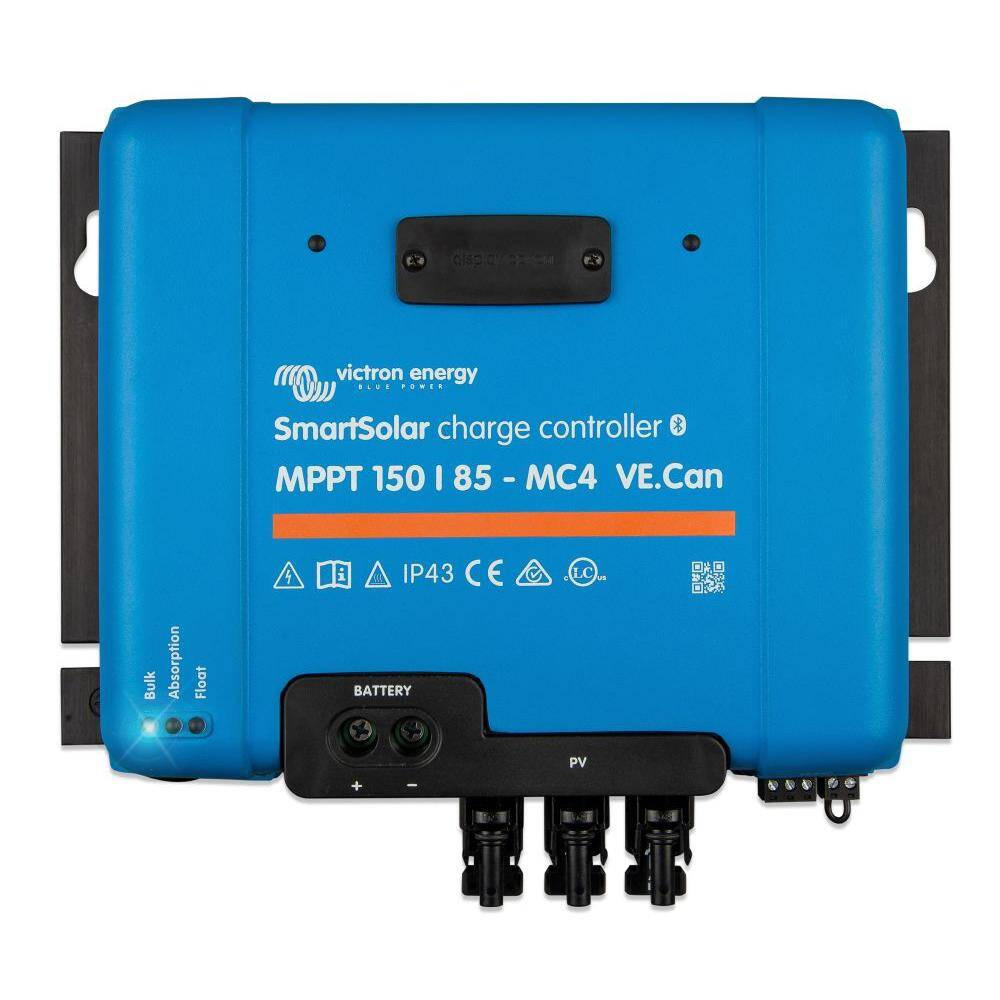

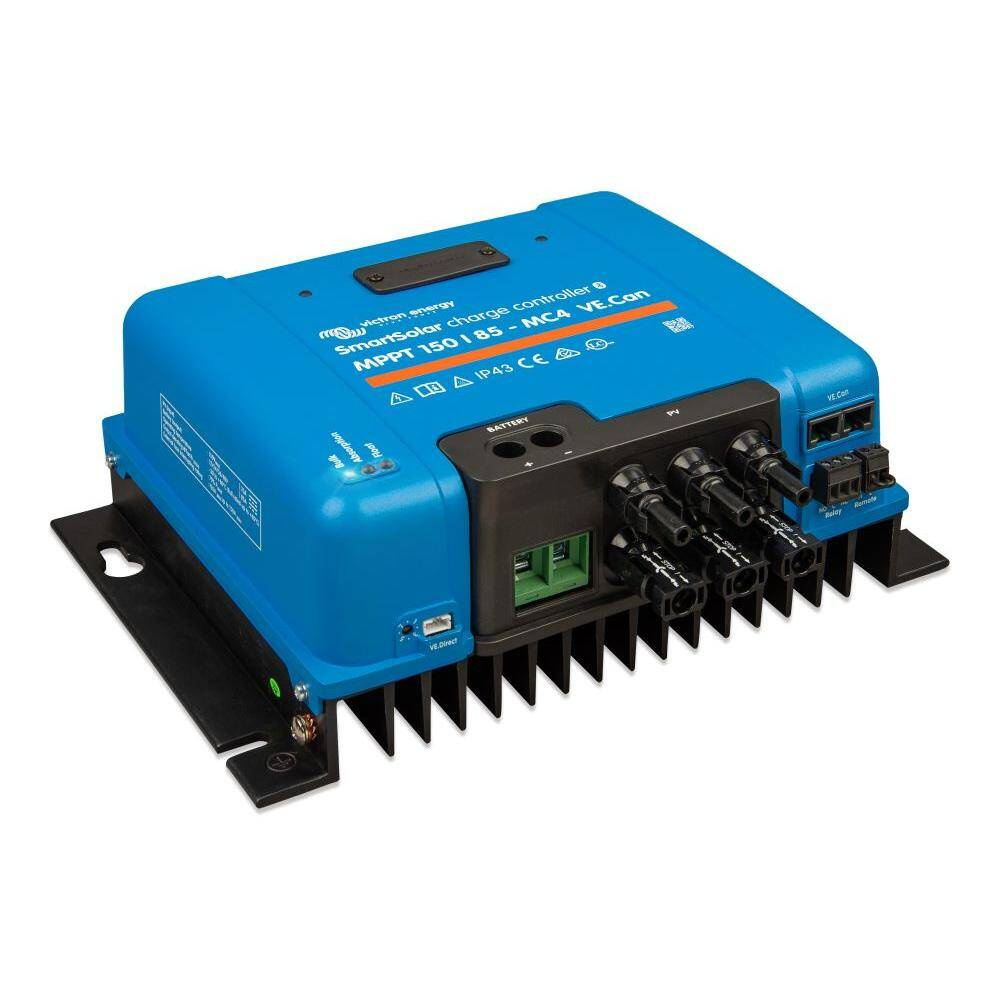

- Regulator ładowania solarnego Victron SmartSolar MPPT 150/85-MC4 VE.Can (SCC115085511): 85 A, akumulatory 12/24/48 V, PV do 150 V, wbudowany Bluetooth, VE.Can. Zdjęcie poglądowe, może nie odpowiadać konkretnemu modelowi.
Victron SmartSolar MPPT 150/85-MC4 VE.Can to regulator ładowania solarnego MPPT z prądem ładowania 85 A dla akumulatorów 12/24/48 V, napięciem PV do 150 V i wbudowanym Bluetooth oraz złączem VE.Can.
Ultraszybkie śledzenie MPPT
Przy zmiennym nasłonecznieniu, np. przy zachmurzeniu, szybki algorytm MPPT zwiększa uzysk energii nawet o 30% w porównaniu z regulatorami PWM i nawet o 10% w porównaniu z wolniejszymi regulatorami MPPT.
Przy częściowym zacienieniu na krzywej mocy może pojawić się kilka punktów mocy maksymalnej. Algorytm SmartSolar zawsze wybiera optymalny punkt, a nie lokalny.
Sprawność maksymalna 98%, chłodzenie bez wentylatora. Pełny prąd wyjściowy do 40°C.

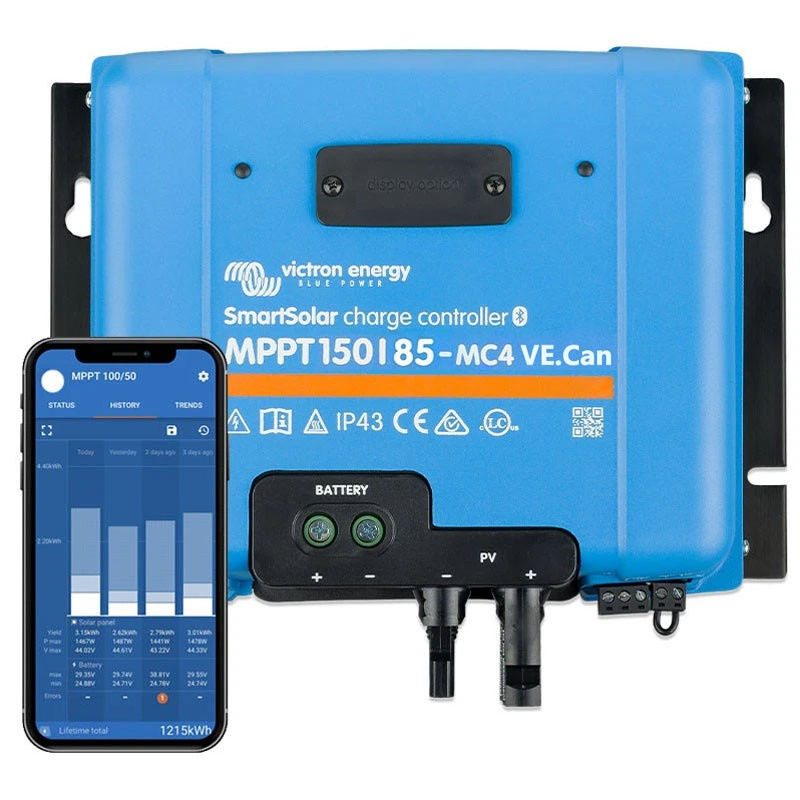

Bluetooth i VictronConnect
Wbudowany Bluetooth Smart pozwala skonfigurować regulator, monitorować pracę i aktualizować oprogramowanie z telefonu lub tabletu (Apple i Android) w aplikacji VictronConnect. Regulator zapisuje historię z 46 dni: napięcie, prąd i temperaturę akumulatora oraz napięcie i prąd PV.
Smart Battery Sense, BMV-712 Smart lub SmartShunt może przekazywać do regulatora napięcie i temperaturę akumulatora (BMV-712 i SmartShunt także prąd). Do 10 regulatorów można zsynchronizować przez Bluetooth, a przez VE.Can do 25.
Ładowanie i ochrona
W pełni programowalny algorytm ładowania oraz osiem algorytmów do wyboru pokrętłem. Wewnętrzny czujnik temperatury kompensuje napięcie absorpcji i float. Regulator rozpocznie ładowanie nawet akumulatora rozładowanego do 0 V i ponownie połączy się z rozładowanym akumulatorem Li-ion z wewnętrznym odłącznikiem.
Ochrona: przegrzanie (z ograniczeniem mocy w wysokiej temperaturze), zwarcie i odwrotna polaryzacja PV, prąd wsteczny PV.

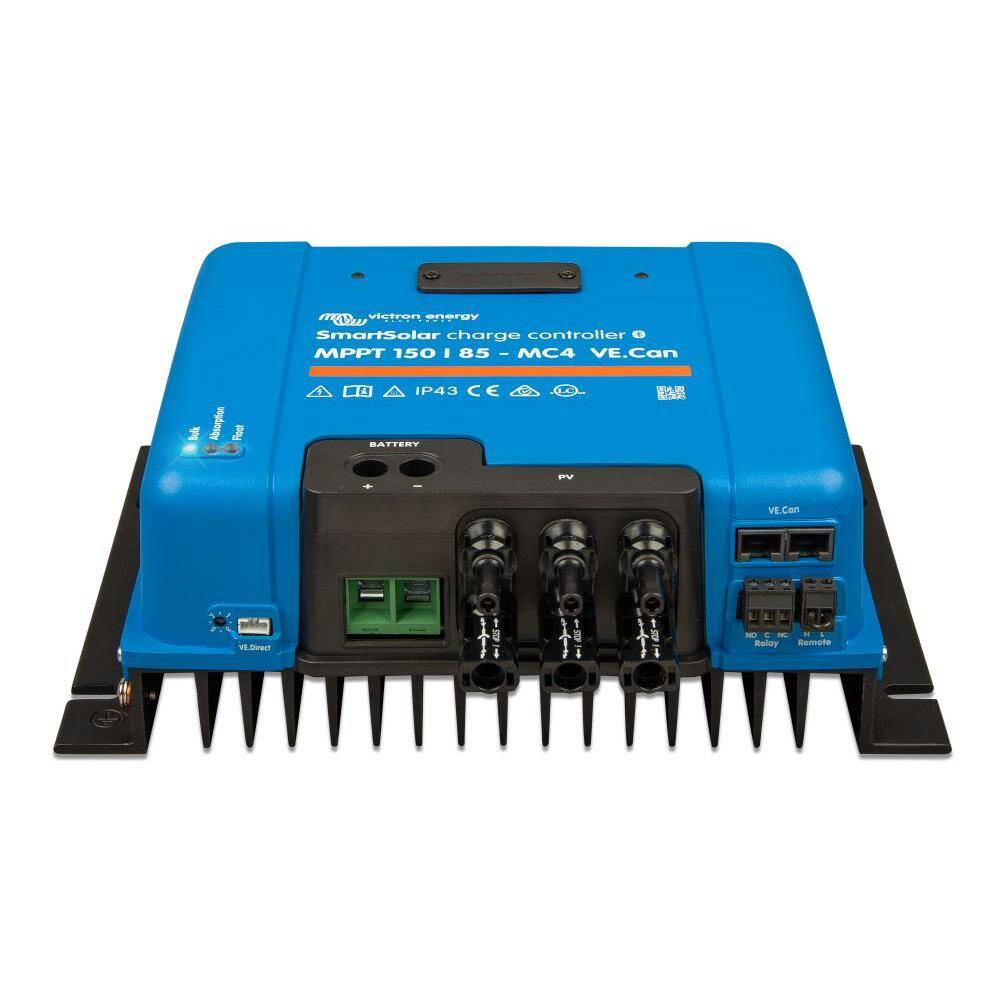

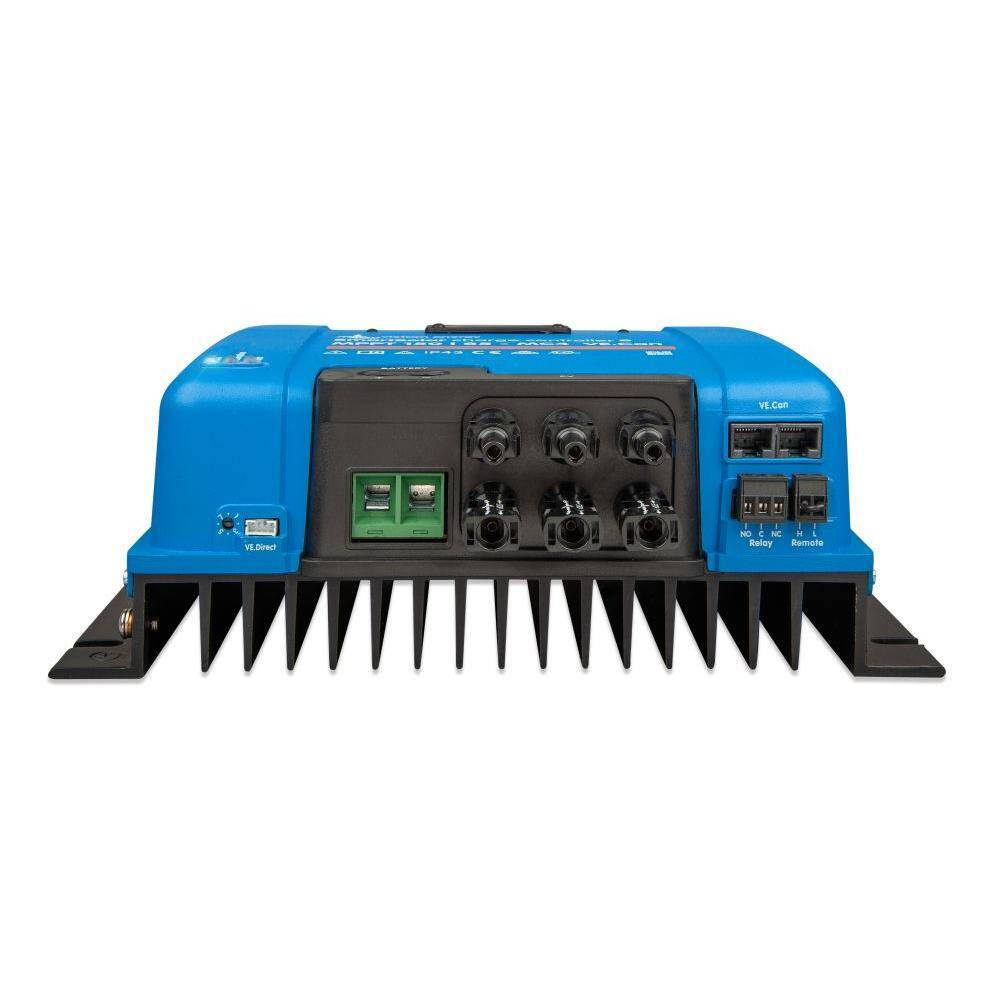

Podłączenie
- zaciski akumulatora: 35 mm² / AWG2
- wejście PV: trzy pary złączy MC4
- komunikacja: VE.Can, VE.Direct i Bluetooth
- zdalne włączanie/wyłączanie (złącze 2-pinowe)
- programowalny przekaźnik DPST: 240 V AC / 4 A, DC 4 A do 35 V, 1 A do 60 V
- gniazdo na opcjonalny wyświetlacz SmartSolar (sprzedawany osobno)
Uwaga
Napięcie PV musi przekroczyć napięcie akumulatora o 5 V, aby regulator wystartował, potem wystarcza Vbat + 1 V. Przy większej mocy paneli regulator ogranicza moc wejściową. Prąd zwarcia PV większy niż 70 A może uszkodzić regulator. Maks. 30 A na jedno złącze MC4.
Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Model | SmartSolar MPPT 150/85-MC4 VE.Can |
| Napięcie akumulatora | 12/24/48 V (automatyczny wybór, 36 V ustawiane ręcznie) |
| Prąd ładowania | 85 A |
| Nominalna moc PV | 12 V: 1200 W, 24 V: 2400 W, 36 V: 3600 W, 48 V: 4900 W |
| Maks. napięcie PV (obwód otwarty) | 150 V (maks. absolutne w najniższej temperaturze), 145 V maks. przy starcie i pracy |
| Maks. prąd zwarcia PV | 70 A (maks. 30 A na złącze MC4) |
| Sprawność maksymalna | 98% |
| Pobór własny | mniej niż 35 mA przy 12 V / 20 mA przy 48 V |
| Napięcie absorpcji (domyślnie) | 14,4 / 28,8 / 43,2 / 57,6 V |
| Napięcie float (domyślnie) | 13,8 / 27,6 / 41,4 / 55,2 V |
| Napięcie wyrównawcze (domyślnie) | 16,2 / 32,4 / 48,6 / 64,8 V |
| Algorytm ładowania | wieloetapowy adaptacyjny, 8 algorytmów lub własny |
| Kompensacja temperatury | -16 / -32 / -64 mV/°C |
| Komunikacja | VE.Can, VE.Direct i Bluetooth |
| Praca równoległa | do 10 urządzeń przez Bluetooth, do 25 przez VE.Can |
| Temperatura pracy | -30 do +60°C (pełna moc do 40°C) |
| Wilgotność | 95%, bez kondensacji |
| Zaciski akumulatora | 35 mm² / AWG2 |
| Przyłącze PV | trzy pary złączy MC4 |
| Stopień ochrony | IP43 (elektronika), IP22 (strefa przyłączy) |
| Kolor | niebieski (RAL 5012) |
| Waga | 4,5 kg |
| Wymiary (wys. x szer. x gł.) | 246 x 295 x 103 mm |
| Normy | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| Kod produktu | SCC115085511 |
Pytania i odpowiedzi
Jakie akumulatory obsługuje?
Akumulatory 12/24/48 V. Regulator ma programowalny algorytm ładowania i ponownie łączy się z rozładowanym akumulatorem Li-ion z wewnętrznym odłącznikiem.
Jak dobrać moc paneli?
Nominalna moc PV: 12 V: 1200 W, 24 V: 2400 W, 36 V: 3600 W, 48 V: 4900 W. Przy większej mocy regulator ogranicza moc wejściową. Napięcie obwodu otwartego paneli nie może przekroczyć 150 V.
Czy potrzebny jest dodatkowy moduł Bluetooth?
Nie, Bluetooth jest wbudowany.
Do czego służy VE.Can?
Do połączenia w łańcuch do 25 regulatorów i podłączenia ich jednym przewodem do urządzenia GX, np. Color Control GX.
