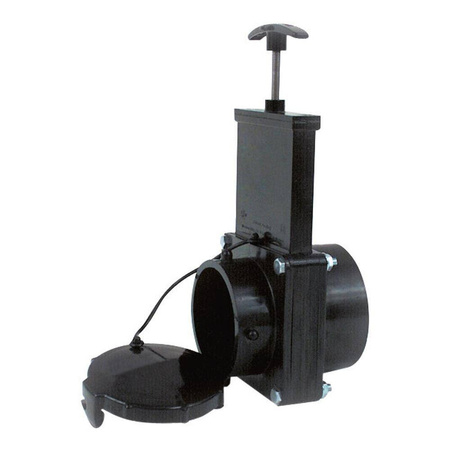

Zawór suwakowy Lilie US 3" z bagnetem i pokrywą

Rozmiar: 3" US (76,2 mm)
Typ: Zawór suwakowy z napędem ręcznym
Wylot: 3" z złączem bagnetowym i pokrywą
Wlot: 3" bez gwintu pod klejenie lub montaż bagnetowy
Zastosowanie: Zbiorniki wody czarnej i szarej, systemy sanitarne

Opis produktu

Zawór suwakowy US 3" to profesjonalne rozwiązanie do kontroli przepływu w systemach sanitarnych pojazdów kempingowych. Wyposażony w wylot bagnetowy z pokrywą oraz bezgwintowy wlot, oferuje uniwersalne możliwości montażu - zarówno przez klejenie, jak i montaż bagnetowy.

Kluczowe cechy:

• Rozmiar 3" US - standard amerykański dla dużych przepływów
• Złącze bagnetowe - szybkie i bezpieczne połączenie
• Pokrywa zabezpieczająca - ochrona przed zanieczyszczeniem
• Bezgwintowy wlot - elastyczność montażu
• Konstrukcja suwakowa - niezawodne zamknięcie

Konfiguracja złączy

Wylot 3" z bagnetem:

✅ Złącze bagnetowe - szybkie połączenie typu "twist-lock"
✅ Pokrywa ochronna - zabezpieczenie przed brudem i owadami
✅ Uszczelka - gwarantuje szczelność połączenia
✅ Mechanizm blokujący - zapobiega przypadkowemu rozłączeniu

Wlot 3" bez gwintu:

✅ Montaż klejony - trwałe połączenie z rurą PVC
✅ Montaż bagnetowy - z odpowiednim adapterem
✅ Gładka powierzchnia - optymalna dla klejenia
✅ Uniwersalność - dopasowanie do różnych systemów

Zastosowania

Pojazdy kempingowe:

• Przyczepy kempingowe clase A, B, C
• Kampery i autocampery
• Domki mobilne
• Busy kempingowe

Systemy sanitarne:

• Zbiorniki wody czarnej (toalety)
• Zbiorniki wody szarej (umywalki, prysznice)
• Systemy grawitacyjne
• Systemy z pompą maceratora

Specyfikacja techniczna

Wymiary:

• Średnica nominalna: 3" US (76,2 mm)
• Długość całkowita: ~120 mm
• Wysokość z pokrywą: ~80 mm
• Grubość ścianki: 6-8 mm

Materiały:

• Korpus: ABS/PVC wysokiej jakości
• Suwak: Tworzywo wzmacniane
• Uszczelki: EPDM/NBR
• Pokrywa: ABS z blokadą UV

Parametry pracy:

• Temperatura: -20°C do +60°C
• Ciśnienie: Do 2 bar
• Przepływ: Grawitacyjny/ciśnieniowy
• pH medium: 6-9

Montaż i instalacja

Montaż wlotu (opcje):

Klejenie PVC:

1. Przygotowanie powierzchni (szlifowanie)
2. Odtłuszczenie acetonu
3. Aplikacja kleju PVC
4. Wciskanie i obrót 1/4
5. Czas wiązania 24h

Montaż bagnetowy:

1. Użycie adaptera bagnetowego
2. Wpasowanie w rowek
3. Obrót do zablokowania
4. Sprawdzenie szczelności

Montaż wylotu:

• Standardowe złącze bagnetowe
• Połączenie z węzem spustowym
• Montaż pokrywy ochronnej
• Test szczelności

Obsługa zaworu

Otwieranie:

1. Zdjęcie pokrywy
2. Podłączenie węża spustowego
3. Przesunięcie suwaka w pozycję OPEN
4. Kontrola przepływu

Zamykanie:

1. Przesunięcie suwaka w pozycję CLOSED
2. Odłączenie węża
3. Założenie pokrywy
4. Sprawdzenie szczelności

Zalety konstrukcji suwakowej

✅ Pełny przekrój - brak strat przepływu przy otwarciu
✅ Szczelność - dwukierunkowe uszczelnienie
✅ Trwałość - odporność na abrazję
✅ Łatwość obsługi - prosty mechanizm
✅ Niezawodność - mało elementów ruchomych

Kompatybilność

Rury i złączki:

• Rury PVC 3" US
• Rury ABS 3" US
• Węże spustowe 3"
• Adaptery metryczne (z redukcją)

Systemy:

• Dometic SeaLand
• Thetford Aqua Magic
• Nature's Head
• Systemy custom build

Konserwacja

Regularna:

• Czyszczenie pokrywy i uszczelki
• Smarowanie suwaka (silikon)
• Kontrola szczelności połączeń
• Sprawdzenie mechanizmu blokującego

Okresowa:

• Wymiana uszczelek (3-5 lat)
• Kontrola stanu adaptera bagnetowego
• Sprawdzenie połączeń klejonych
• Test ciśnieniowy

Akcesoria i części zamienne

Standardowe akcesoria:

• Pokrywa z łańcuszkiem
• Uszczelka zapasowa
• Adapter bagnetowy (opcjonalnie)
• Śruby montażowe

Części zamienne:

• Zestaw uszczelek
• Suwak zapasowy
• Pokrywa pojedyncza
• Adapter do systemów europejskich

Certyfikaty i normy

• NSF 61 - certyfikacja dla systemów wodnych
• ANSI/NSF 372 - niska zawartość ołowiu
• ASTM D1784 - norma dla PVC
• ISO 9001 - system zarządzania jakością

Warianty produktu

Według koloru:

• Biały (standardowy)
• Czarny (premium)
• Szary (industrial)

Według konfiguracji:

• Standardowy (jak opisano)
• Z podwójnym wlotem
• Z zaworem zwrotnym
• Wersja ze wskaźnikiem pozycji

Wymiary montażowe

• Otwór w zbiorniku: ø 89 mm
• Grubość ścianki: 6-12 mm
• Przestrzeń montażowa: 150 x 100 mm
• Dostęp serwisowy: 200 mm od zaworu
