Zestaw silnika 12 V Thule 302098 do markizy Omnistor 6300 - antracytowy, do modernizacji markizy na korbę
- Oryginalny zestaw silnika 12 V DC Thule 302098 do markizy Thule Omnistor 6300 w kolorze antracytowym. Montaż zamiast przekładni markizy na korbę, sterowanie przełącznikiem, awaryjne otwieranie korbą, przekaźnik blokujący pracę podczas jazdy.
Thule 302098 to oryginalny zestaw silnika 12 V DC do markizy dachowej Thule Omnistor 6300 w kolorze antracytowym. Montuje się go w istniejącej markizie na korbę w miejsce przekładni. Markizę otwiera i zamyka się jednym przyciskiem, a w razie braku zasilania można ją obsłużyć korbą.
Co daje silnik
- silnik 12 V DC z awaryjną obsługą ręczną - markiza otwiera się bez wysiłku
- sterowanie przełącznikiem, jednym naciśnięciem
- silnik zatrzymuje się automatycznie po pełnym otwarciu lub zamknięciu markizy
- przekaźnik w zestawie uniemożliwia obsługę markizy podczas jazdy
- zintegrowana obsługa awaryjna korbą na wypadek braku zasilania
- tylko 1 kg więcej i 3 cm dłużej niż markiza na korbę
- kolor antracytowy - Thule oferuje zestaw w kolorach pasujących do obudowy markizy

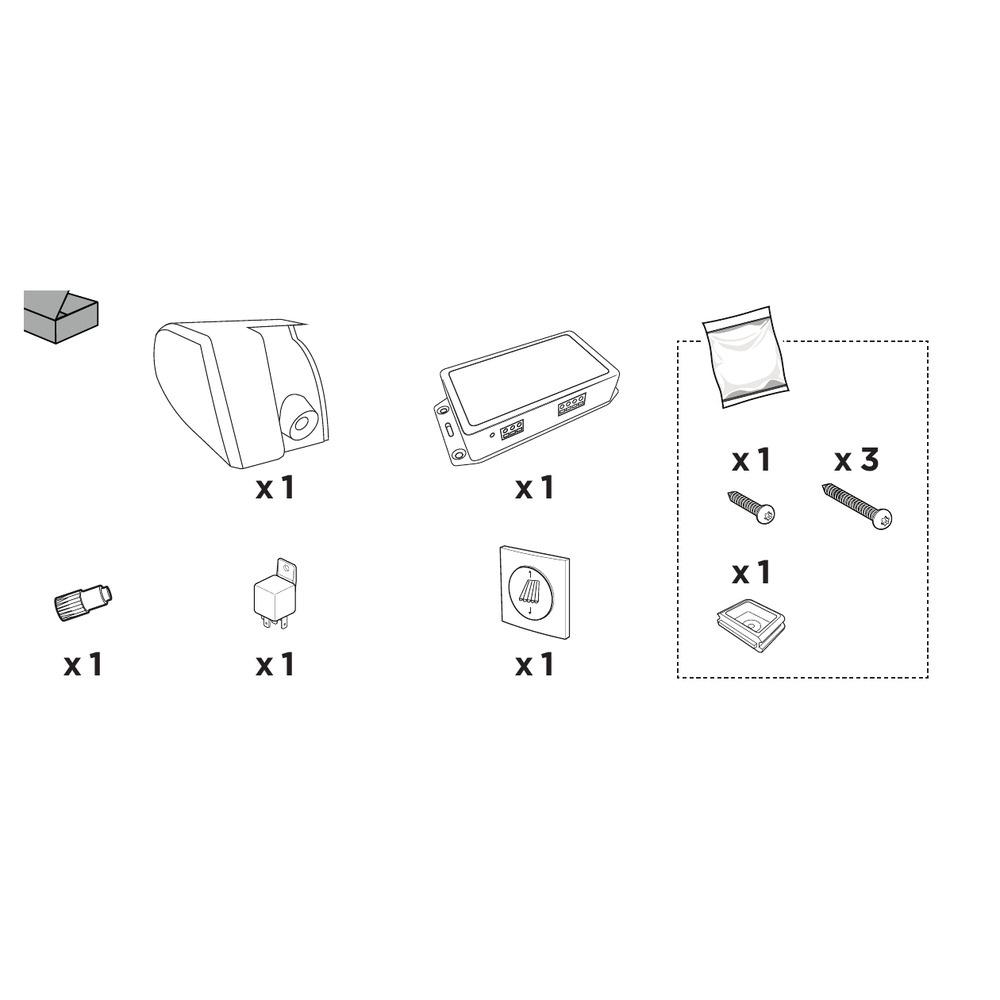

Zawartość zestawu

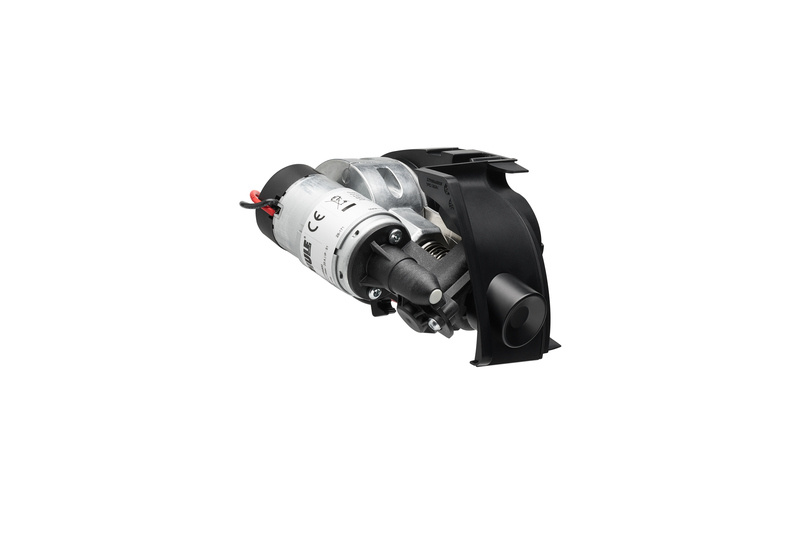

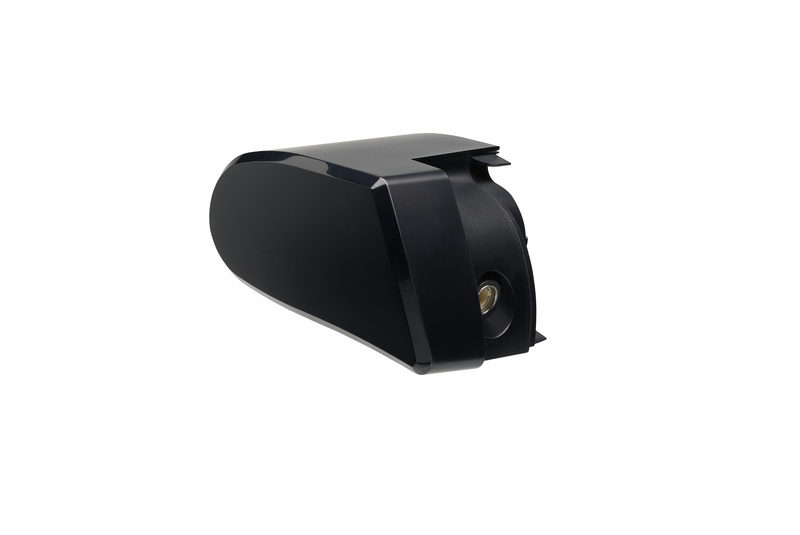

- silnik z obudową
- sterownik Thule Awning Control Box V3.0 TO 6300 12V
- przekaźnik
- przełącznik
- drobne elementy montażowe (wkręty, nakrętka)
- do montażu potrzebny jest śrubokręt Torx TX20
Instalacja elektryczna
- sterownik montuje się wkrętami wewnątrz pojazdu
- przewody silnik - sterownik - akumulator: 2,5 mm²; przy dłuższych odcinkach do 4 mm², tak aby przy szczytowym poborze 20 A napięcie nie spadło poniżej 9 V
- bezpiecznik 20 A na przewodzie dodatnim
- Thule zaleca podłączenie do akumulatora zabudowy, a nie akumulatora rozruchowego
- przełącznik monostabilny (ON)-OFF-(ON), podłączany do sterownika przewodami 1,5 mm²
- sterownik łączy się ze stacyjką tak, aby markizy nie dało się obsługiwać przy włączonym zapłonie
- montaż powinna wykonać osoba z kwalifikacjami; nieprawidłowe podłączenie powoduje utratę gwarancji
Powiązane produkty
- Zestaw silnika 12 V Thule 302096 - biały
- Zestaw silnika 12 V Thule 302097 - anodowany
- Zaślepki silnika Thule 1500603349 - antracytowy
- Pokrywa przekładni i zaślepka Thule 1500603352 - antracytowy
- Przełącznik silnika 12 V Thule 1500603201
- Krótka korba do wersji z silnikiem 12 V Thule 1500603195
- Trzpień korby do wersji z silnikiem 12 V Thule 1500603196
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | Thule |
| Numer modelu | 302098 |
| Typ | zestaw silnika 12 V DC do modernizacji markizy |
| Pasuje do | Thule Omnistor 6300 |
| Kolor | antracytowy |
| Zasilanie | 12 V DC |
| Bezpiecznik | 20 A |
| Przekrój przewodów | 2,5 mm² (przy dłuższych odcinkach do 4 mm²) |
| Minimalne napięcie przy 20 A | 9 V |
| Sterownik | Thule Awning Control Box V3.0 TO 6300 12V |
| Obsługa awaryjna | korbą |
| Waga | 1 kg |
| Dodatkowa długość markizy | 3 cm |
Pytania i odpowiedzi
Czy mogę zamontować silnik w markizie na korbę?
Tak. Zestaw jest przeznaczony do modernizacji markizy Thule Omnistor 6300 na korbę - montuje się go zamiast przekładni.
Co się stanie przy braku zasilania?
Silnik ma zintegrowaną obsługę awaryjną - markizę można otworzyć lub zamknąć korbą.
Czy markizę da się otworzyć podczas jazdy?
Nie. Przekaźnik w zestawie blokuje obsługę markizy podczas jazdy, a sterownik podłącza się tak, aby nie działał przy włączonym zapłonie.
Jaki bezpiecznik i przewody są potrzebne?
Bezpiecznik 20 A i przewody 2,5 mm², przy dłuższych odcinkach do 4 mm². Przy szczytowym poborze 20 A napięcie nie powinno spaść poniżej 9 V.
Jak dobrać kolor?
Wybierz kolor obudowy swojej markizy: biały (302096), anodowany (302097) lub antracytowy (302098).
