Zestaw PICO Blue Set naścienny PK23-3-PS Srebrny
Ten zestaw jest dla Ciebie, jeśli chcesz zagłębić się w monitorowanie i dokładnie zobaczyć, co dzieje się w Twoim systemie. Za pomocą zestawu PICO Blue można monitorować 1 akumulator główny lub zespół akumulatorów, do 4 akumulatorów pomocniczych i do 6 zbiorników lub temperatur. Zawiera 4 urządzenia.

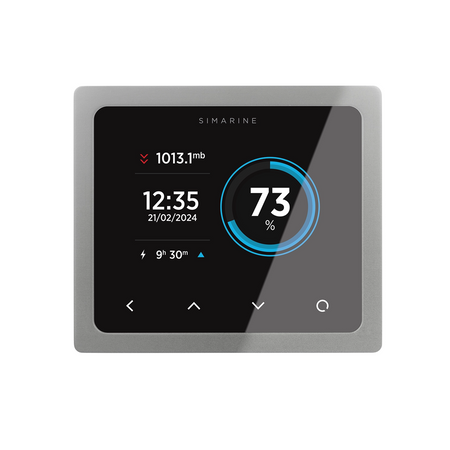

Monitor baterii PICO, który wyświetla dane o bateriach, poziomach w zbiornikach, temperaturach, lodówce, energii słonecznej, pomaga wypoziomować kamper, a nawet zawiera barograf.

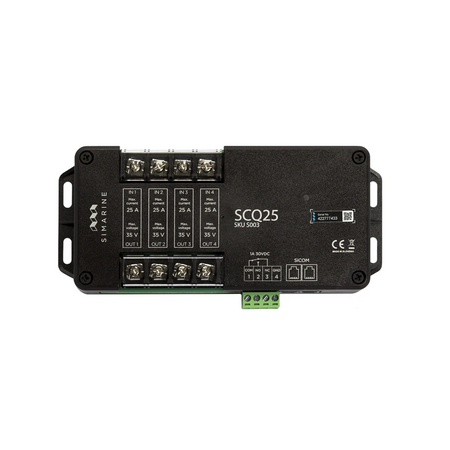

Tym, co czyni ten zestaw unikalnym rozwiązaniem na rynku, jest moduł SCQ25, który monitoruje przepływ prądu w 4 poszczególnych urządzeniach. Jeśli więc chcesz wiedzieć, ile zużywa Twoja lodówka lub ile ładują panele słoneczne, ten zestaw jest tym, czego potrzebujesz.
Moduł SCQ25 jest tutaj, aby ujawnić prawdę. Pozwala na maksymalny ciągły prąd 25 amperów na kanał. Jeśli potrzebujesz więcej, możesz podłączyć urządzenie równolegle do 2 kanałów i skonfigurować to ustawienie w PICO.

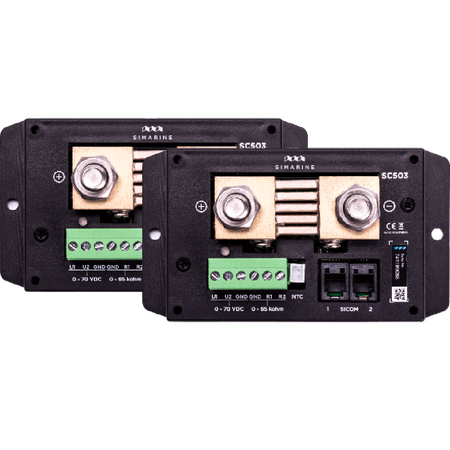

Bocznik SC503, który znajduje się w tym zestawie, pozwala na ciągły przepływ prądu do 500 amperów. Posiada 2 wejścia rezystancyjne i 2 napięciowe oraz 1 gniazdo na czujnik temperatury.
Zapewnia pełny monitoring akumulatora. Można go używać do pomiaru poziomu zbiorników, temperatur, prądu w ciężkich odbiornikach, takich jak falowniki.

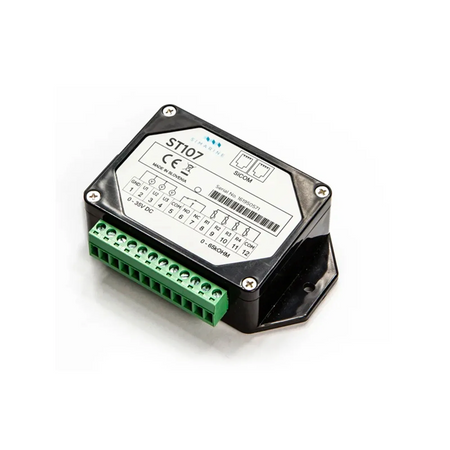

Dodatkowo moduł poziomu i napięcia w zbiorniku ST107 zapewnia systemowi 4 wejścia rezystancji i 3 wejścia napięcia. Jego głównym celem jest pomiar poziomu wody, paliwa lub innych cieczy, ale można go również używać do pomiaru napięcia lub temperatury.
Ale na tym nie kończą się jego funkcje. Zarówno ST107, jak i SCQ25 mają 1 wbudowany programowalny przekaźnik sygnału alarmowego, który można skonfigurować tak, aby po wyzwoleniu alarmu wysyłał sygnał o natężeniu 1 A.
Charakterystyki techniczne poszczególnych elementów
Monitor Baterii P204 PICO PANEL SILVER - Rev 2.0
Operacyjny Zakres napięcia źródła zasilania: 6–35 VDCOperacyjny Zakres temperatur: -20°C do 70°CPobór mocy przy 12V Działa, WiFi włączone, 100% oświetlenia: 90 mAPobór mocy przy 12V Działa, Wi-Fi wyłączone, oświetlenie 70%.: 35 mAPobór mocy przy 12V Działa, Wi-Fi wyłączone, oświetlenie 0%.: 18 mAPobór mocy przy 12V Zasilanie wyłączone, rejestrator nadal aktywny: 5 mAMożliwości wyświetlania - Zakres prądu: -999,99 do +999,99 AMożliwości wyświetlania - Dokładność prądu: 0,01 AMożliwości wyświetlania - Zakres napięcia: 0 – 75 VDCMożliwości wyświetlania - Rozdzielczość napięcia: 0,01 VMożliwości wyświetlania - Napięcie Amperogodziny (Ah): ±0,1 AhMożliwości wyświetlania - Zakres temperatur: -40°C do + 150°CMożliwości wyświetlania - Rozdzielczość temperatury: 0,1°CPasmo częstotliwości radiowej WIFI: 2,4 GHzMożliwości monitorowania do liczby urz. - Baterie: 6Możliwości monitorowania do liczby urz. - Boczniki: 24Możliwości monitorowania do liczby urz. - Czujniki temperatury: 10Możliwości monitorowania do liczby urz. - Czujniki poziomu w zbiorniku: 14Możliwości monitorowania do liczby urz. - Czujniki inklinometryczne: 2Długość (BEZ ZŁĄCZA), mm: 108,5Szerokość (BEZ ZŁĄCZA), mm: 94Wysokość (BEZ ZŁĄCZA), mm: 10Kolor: SrebrnyBocznik cyfrowy SC503 DIGITAL SHUNT 500A
Operacyjny Zakres napięcia: 6–35 VDCOperacyjny Zakres temperatur: Od -20°C do 70°CPobór mocy przy 12V Pobór mocy przy 12 V Podczas pracy: 1,2 mAPomiar prądu Zakres: 0,01 – 500 APomiar prądu Dokładność: ± 1%Pomiar prądu Dokładność: 0,01 APomiar prądu Częstotliwość próbkowania: 100 msMaksymalny prąd Ciągły: 500 APrąd szczytowy (<5min): 700 APrąd szczytowy (<1min): 1000 AMaksymalny prąd Spadek napięcia przy 300A: 41,6 mVMaksymalny prąd Maksymalne napięcie na zaciskach: 35 VWejścia napięciowe (U1, U2) Wejścia napięciowe (U1, U2): 2Zakres napięcia: 0 – 75 VDCDokładność napięcia: ± 0,3%Rozdzielczość napięcia: 1 mVCzęstotliwość próbkowania napięcia: 100 msWejścia rezystancji (R1, R2, R3, R4) Wejścia rezystancyjne (gniazdo R1, R2, JST): 3Opór Zakres: 0 Ohm – 65 kOhmOpór Dokładność: ±3%Czujnik temperatury – NTC 10k Zakres: Od –13°C do +80°CCzujnik temperatury – NTC 10k Dokładność (od –10 do +60°C): ± 3,0%Komunikacja: SiCOMDługość, mm: 125Szerokość, mm: 70Wysokość, mm: 22Podłączenie akumulatora: Śruby M10Bocznik cyfrowy SCQ25 QUADRO SHUNT 4X25A
Operacyjny Zakres napięcia: 6–35 VDCOperacyjny Zakres temperatur: Od -20°C do 70°CPobór mocy przy 12V Pobór mocy przy 12 V Podczas pracy: 2,5 mAPomiar prądu (na kanał) Zakres: 0,01 – 25 APomiar prądu (na kanał) Dokładność: ± 1%Pomiar prądu (na kanał) Rezolucja: 0,01 APomiar prądu (na kanał) Częstotliwość próbkowania: 100 msMaksymalny prąd Spadek napięcia przy 300A: 30 mVMaksymalny prąd Ciągły: 25 APrąd szczytowy (<1min): 35 AAktualne kanały: 4Łączność: SiCOMStyk alarmowy: 1Długość, mm: 183Szerokość, mm: 91Wysokość, mm: 34Moduł pomiarowy sonda zbiornika ST107
Operacyjny Zakres napięcia: 6–35 VDCOperacyjny Zakres temperatur: Od -20°C do 70°CPobór mocy przy 12V Pobór mocy przy 12 V Podczas pracy: 2,5 mAWejścia napięciowe (U1, U2, U3): 3Zakres napięcia: 0 – 75 VDokładność napięcia: 1 mVRozdzielczość napięcia: ± 0,3%Częstotliwość próbkowania napięcia: 100 msWejścia rezystancji (R1, R2, R3, R4) Wejścia rezystancji (R1, R2, 53, R4): 4Opór Zakres: 0 Ohm – 65 kOhmOpór Dokładność: ± 3%Opór Częstotliwość próbkowania: 100 msŁączność: SiCOMStyk alarmowy: 1Długość, mm: 112Szerokość, mm: 72Wysokość, mm: 31
