Zestaw Simarine PICO Standard Set naścienny PK23-2-PS Srebrny
ID produktu: 49224
Opis produktu
Zestaw PICO Standard Set naścienny PK23-2-PS Srebrny
ZESTAW PICO One jest idealny dla Ciebie, jeśli chcesz monitorować 1 akumulator główny lub bank akumulatorów, 1 dodatkowy akumulator rozruchowy lub pomocniczy oraz maksymalnie 2 zbiorniki lub temperatury.
Zawiera dwa główne urządzenia. Monitor akumulatora PICO, który wyświetla dane o akumulatorach, poziomach w zbiornikach, temperaturach, lodówce, energii słonecznej, pomaga wypoziomować samochód kempingowy, a nawet zawiera barograf.
Bocznik SC303, który znajduje się w tym zestawie, pozwala dla prądu ciągłego do 300 amperów. Posiada 2 wejścia rezystancyjne i 2 napięciowe oraz 1 gniazdo na czujnik temperatury.
Dodatkowo moduł poziomu i napięcia w zbiorniku ST107 udostępnia układowi 4 wejścia rezystancyjne i 3 napięciowe. Jego głównym przeznaczeniem jest pomiar poziomu wody, paliwa lub innych cieczy, ale można go również wykorzystać do pomiaru napięcia lub temperatury.
Jedną ze szczególnych cech tego modułu jest wbudowany, programowalny przekaźnik sygnału alarmowego , który można skonfigurować tak, aby w przypadku wyzwolenia alarmu wysyłał sygnał o natężeniu 1 A.
Charakterystyki techniczne poszczególnych elementów

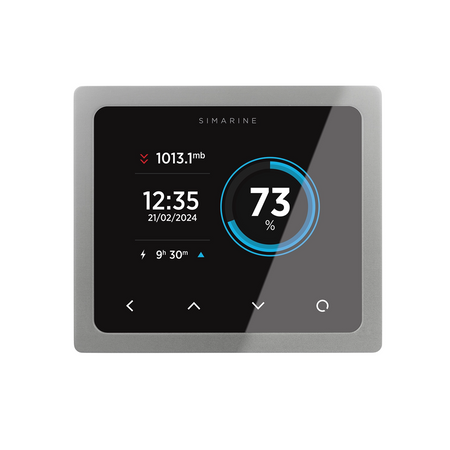

Monitor Baterii P204 PICO PANEL SILVER - Rev 2.0
Operacyjny Zakres napięcia źródła zasilania: 6–35 VDC
Operacyjny Zakres temperatur: -20°C do 70°C
Pobór mocy przy 12V Działa, WiFi włączone, 100% oświetlenia: 90 mA
Pobór mocy przy 12V Działa, Wi-Fi wyłączone, oświetlenie 70%.: 35 mA
Pobór mocy przy 12V Działa, Wi-Fi wyłączone, oświetlenie 0%.: 18 mA
Pobór mocy przy 12V Zasilanie wyłączone, rejestrator nadal aktywny: 5 mA
Możliwości wyświetlania - Zakres prądu: -999,99 do +999,99 A
Możliwości wyświetlania - Dokładność prądu: 0,01 A
Możliwości wyświetlania - Zakres napięcia: 0 – 75 VDC
Możliwości wyświetlania - Rozdzielczość napięcia: 0,01 V
Możliwości wyświetlania - Napięcie Amperogodziny (Ah): ±0,1 Ah
Możliwości wyświetlania - Zakres temperatur: -40°C do + 150°C
Możliwości wyświetlania - Rozdzielczość temperatury: 0,1°C
Pasmo częstotliwości radiowej WIFI: 2,4 GHz
Możliwości monitorowania do liczby urz. - Baterie: 6
Możliwości monitorowania do liczby urz. - Boczniki: 24
Możliwości monitorowania do liczby urz. - Czujniki temperatury: 10
Możliwości monitorowania do liczby urz. - Czujniki poziomu w zbiorniku: 14
Możliwości monitorowania do liczby urz. - Czujniki inklinometryczne: 2
Długość (BEZ ZŁĄCZA), mm: 108,5
Szerokość (BEZ ZŁĄCZA), mm: 94
Wysokość (BEZ ZŁĄCZA), mm: 10
Kolor: Srebrny
Bocznik cyfrowy SC303 DIGITAL SHUNT 300A
Operacyjny Zakres napięcia: 6–35 VDC
Operacyjny Zakres temperatur: Od -20°C do 70°C
Pobór mocy przy 12V Pobór mocy przy 12 V Podczas pracy: 1,2 mA
Pomiar prądu Zakres: 0,01 - 300 A
Pomiar prądu Dokładność: ± 1%
Pomiar prądu Dokładność: 0,01 A
Pomiar prądu Częstotliwość próbkowania: 100 ms
Maksymalny prąd Ciągły: 300 A
Prąd szczytowy (<5min): 400 A
Prąd szczytowy (<1min): 700 A
Maksymalny prąd Spadek napięcia przy 300A: 37,5 mV
Maksymalny prąd Maksymalne napięcie na zaciskach: 35 V
Wejścia napięciowe (U1, U2) Wejścia napięciowe (U1, U2): 2
Zakres napięcia: 0 – 75 VDC
Dokładność napięcia: ± 0,3%
Rozdzielczość napięcia: 1 mV
Częstotliwość próbkowania napięcia: 100 ms
Wejścia rezystancji (R1, R2, R3, R4) Wejścia rezystancyjne (gniazdo R1, R2, JST): 3
Opór Zakres: 0 Ohm – 65 kOhm
Opór Dokładność: ±3%
Czujnik temperatury – NTC 10k Zakres: Od –13°C do +80°C
Czujnik temperatury – NTC 10k Dokładność (od –10 do +60°C): ± 3,0%
Komunikacja: SiCOM
Długość, mm: 125
Szerokość, mm: 70
Wysokość, mm: 22
Podłączenie akumulatora: Śruby M10

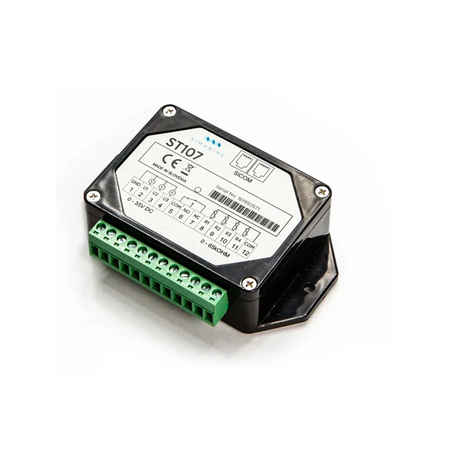

Moduł pomiarowy sonda zbiornika ST107
Operacyjny Zakres napięcia: 6–35 VDC
Operacyjny Zakres temperatur: Od -20°C do 70°C
Pobór mocy przy 12V Pobór mocy przy 12 V Podczas pracy: 2,5 mA
Wejścia napięciowe (U1, U2, U3): 3
Zakres napięcia: 0 – 75 V
Dokładność napięcia: 1 mV
Rozdzielczość napięcia: ± 0,3%
Częstotliwość próbkowania napięcia: 100 ms
Wejścia rezystancji (R1, R2, R3, R4) Wejścia rezystancji (R1, R2, 53, R4): 4
