Gotowy zestaw fotowoltaiczny do kampera 150W

Przeznaczenie

Kompletny zestaw fotowoltaiczny dedykowany do użytku w kamperach, łodziach, domkach letniskowych, kempingach itp.

Opis

System solarny w skład których wchodzi elastyczny moduł monokrystaliczny 160W ETFE oraz regulator MPPT SmartSolar 75V 15A Bluetooth renomowanej marki Victron Energy to wydajny system zasilania do kampera, stosowany w większych kamperach, przyczepach, łodzi. Typowy zestaw, dzięki któremu możemy kilka godzin dziennie swobodnie korzystać z urządzeń (12V) takich tak jak telewizor ledowy, oświetlenie ledowe, ładowarki, oszczędne kompresorowe lodówki z termostatem itp.

W skład zestawu wchodzą

• Monokrystaliczny Panel elastyczny SOLARA 150W 12v
• Regulator SmartSolar 75V 15A Bluetooth - Victron Energy
• Zestaw 2 x 5m kabli solarnych 1x4mm zakończonych konektorami
• Przelotka dachowa na kabel solarny
• SIKA - Zestaw do klejenia elementów mocujących zestawy solarne

PANEL ELASTYCZNY

Panel elastyczny 150W odznacza się wysoką mocą jak na moduły monokrystaliczne oraz w pełni elastyczną i wodoszczelną konstrukcją. Znajduje zastosowanie jako źródło zasilania urządzeń na kamperach, czy łodziach.

Elastyczność panelu pozwala na wygięcie go maksymalnie w półokrąg. Nie da się i nie można zwinąć w rulon.

• Ogniwa: Monokrystaliczny
• Moc szczytowa: 150W
• Tolerancja mocy: +3%
• Napięcie mocy Max Vmp: 21,45 V
• Prąd Max Imp: 6,99A
• Napięcie jałowe Voc: 25,35V
• Prąd zwarcia Isc: 7,51A
• Wysokość: 124 cm
• Szerokość: 67 cm
• Głębokość z ramą: 2 mm
• zakres temperatur: -40 do +85
• Waga: 7 kg
• Puszka przyłączeniowa: IP67
• Przewody: 65 cm zakończone końcówkami MC4

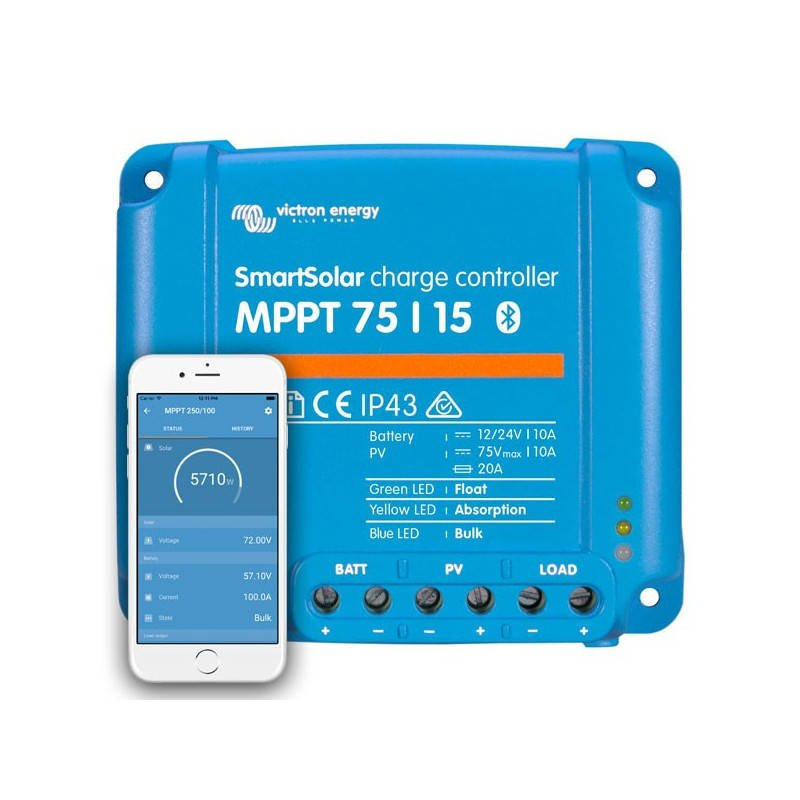

Regulator ładowania MPPT

Pełen opis tutaj

Ładowarka solarna zbiera energię z paneli fotowoltaicznych i magazynuje ją w akumulatorach. Dzięki zastosowaniu najnowszej i najszybszej technologii ładowarka MPPT SmartSolar maksymalizuje ilość pozyskiwanej energii i przesyła ją w inteligentny sposób w celu pełnego naładowania akumulatorów w jak najkrótszym czasie. SmartSolar zachowuje akumulator w dobrym stanie, wydłużając okres jego eksploatacji.

Regulator ładowania MPPT SmartSolar umożliwia doładowanie nawet poważnie wyczerpanego akumulatora. Działa już przy zerowym poziomie napięcia akumulatora, pod warunkiem że ogniwa nie są trwale zasiarczone lub nie uległy innemu uszkodzeniu.

MPPT vs PWM

Regulatory MPPT (śledzenie maksymalnego punkt mocy) optymalizują napięcie pochodzące z paneli słonecznych, dzięki czemu do akumulatorów jest przekazywana  maksymalna ilość energii. Maksymalny punkt mocy lub optymalne napięcie konwersji zmienia się wraz ze zmianami natężenia światła, temperatury i innych czynników. Proces optymalizacji cyfrowej wykonywany przez kontroler MPPT szybko odnajduje i dostosowuje się do maksymalnego punktu mocy dzięki zaawansowanej elektronice, układom mikroprocesorowym i złożonym algorytmom pracy co wyjaśnia ich wysoką cenę w stosunku do kontrolerów PWM. Regulatorów MPPT mają wydajność 93-97% w przetwarzaniu mocy pochodzącej z panela słonecznego.

Regulatory PWM (Pulse-Width Modulation) są znacząco tańsze od kontrolerów MPPT ale cechują się stratami przetwarzania mocy pochodzącej z panela słonecznego aż do 60%. To dlatego, że regulatory PWM nie optymalizują napięcia płynącego do akumulatora, co czyni je słabym wyborem dla większych paneli ale przy mniejszych systemach cena znacząco wpływa na ich wybór.

Specyfikacja regulatora MPPT Smart Solar:

• Parametry / Model: MPTT Smart Solar 75|15
• Napięcie akumulatora [V]: 12V lub 24V (auto)
• Maksymalny prąd obciążenia [A]: 15 A
• Automatyczne rozłączenie akumulatora: TAK
• Max moc [W] panela słonecznego: akumulator 12V -> 220W, akumulator 24V -> 440W
• Max napięcie [V] panela słonecznego: 75V
• Zużycie własne: 12V - 25 mW | 24V - 15 mW
• Ładowanie absorbcyjne regulowane : 14,4V / 28,8V
• Ładowanie spoczynkowe regulowane : 13,7V / 27,4V
• Rozłączenie przy rozładowaniu:11,1V / 22,2V lub Battery Life
• Kompensacja temperatury: -16 mV / °C resp. -32 mV / °C
• Elastyczny algorytm ładowania: Tak
• Temperatura pracy: -35C - +60C
• Rozłączenie przy rozładowaniu:11,1V / 22,2V lub Battery Life
• Klasa ochrony IP65
• Ochrona przed odwrotną polaryzacją akumulatora (bezpiecznik), zbyt wysoką temperaturą, zwarciem wyjścia

Instalacja i wymiary Regulatora

• Wymiary SxWxG [mm] 100 x 113 x 40 mm
• Waga [kg] 0,65 kg
• Montaż pionowy uchwyt ścienny, przeznaczony do wewnątrz budynków

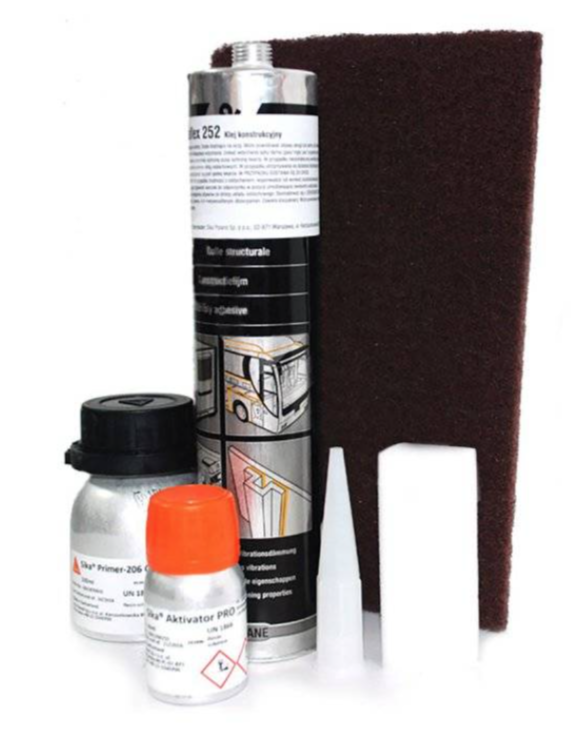

SIKA Zestaw do klejenia elementów mocujących zestawy solarne

Instrukcja i opis tutaj

Zawartość zestawu:

• Aktywator powierzchni - Sika Aktivator PRO opak. 30ml
• Podkład gruntujący - Sika Primer 207G+P opak. 100ml
• Klej - Sikaflex 252 biały opak. 300ml
• Gąbeczka do nakładania primera - Sika Power Clean Aid 1 szt
• Włóknina ścierna do zmatowienia powierzchni -1 szt (23 cm x15 cm)

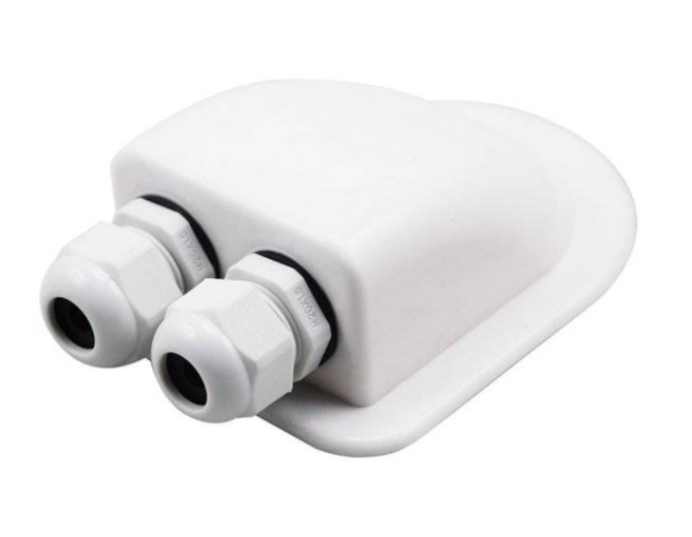

Przejściówka dachowa na przewody / kable solarne

Przejściówka dachowa wodoodporna do mocowania na dachu. Idealnie pasuję do kabla 4-12 mm. Posiada zabezpieczenia IP68.

Przepusty dachowe pojedyncze i podwójne dostępne są w kolorze białym, z szerokim szwem na klej. Łatwy montaż za pomocą kleju SIKA. Przepusty dachowe są wodoszczelne i zapewniają bezpieczny montaż kabla. Idealne do montażu na dachu kampera lub łodzi.

• Wymiar podstawy: 110x90x39mm
• Kolor: Biały
• Tworzywo ABS

Zestaw kabli solarnych

Zestaw 2X5M kabli solarnych 1X4MM2 zakończonych konektorami

Zestaw służy do łączenia modułu fotowoltaicznego z regulatorem napięcia. W skład zestawu wchodzą dwa odcinki po 5m. kabla solarnego o przekroju 4mm2 w powłoce czerwonej i czarnej, zakończone z jednej strony wysokiej jakości konektorami szeregowymi.
