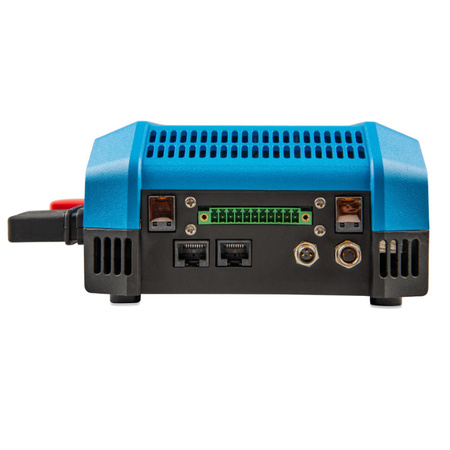

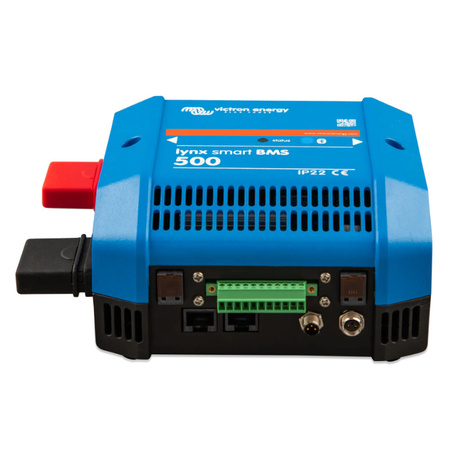

Victron Energy Lynx Smart BMS 500 (M10)
ID produktu: 86371
- Lynx Smart BMS 500 (M10) to system zarządzania akumulatorami litowymi Victron Energy. Monitoruje napięcie, prąd, temperaturę i stan ładowania. Posiada stycznik 500 A, funkcję pre-charge oraz integrację przez Bluetooth z aplikacją Victron.
Victron Energy Lynx Smart BMS 500 (M10) - Lynx Smart BMS to dedykowany system zarządzania akumulatorami opracowany z myślą o inteligentnych akumulatorach litowych Victron. Terminale M10
Najważniejsze parametry
- Zakres napięcia akumulatora: 9 - 60 VDC
- Maksymalne napięcie wejściowe: 75Vdc
- Obsługiwane napięcia systemowe: 12, 24 lub 48V
- Zabezpieczenie przed odwrotną polaryzacją: Nie
- Główny stycznik bezpieczeństwa prąd znamionowy ciągły: 500Adc ciągły
- Główny stycznik bezpieczeństwa prąd znamionowy szczytowy: 600A przez 5 minut
- Pobór mocy Tryb wyłączenia: 0,3mA dla wszystkich napięć systemowych
Dokumentacja
Do produktu dołączone są pliki do pobrania (zakładka z załącznikami):
- BMS Overview (EN)
- Lynx Smart BMS (EN)
- Instrukcja obsługi (EN)
- Deklaracja zgodności - Lynx DC distribution
- Deklaracja zgodności - Lynx Smart BMS (NG) (EU doc RED)
Uwaga
Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Zakres napięcia akumulatora | 9 - 60 VDC |
| Maksymalne napięcie wejściowe | 75Vdc |
| Obsługiwane napięcia systemowe | 12, 24 lub 48V |
| Zabezpieczenie przed odwrotną polaryzacją | Nie |
| Główny stycznik bezpieczeństwa prąd znamionowy ciągły | 500Adc ciągły |
| Główny stycznik bezpieczeństwa prąd znamionowy szczytowy | 600A przez 5 minut |
| Pobór mocy Tryb wyłączenia | 0,3mA dla wszystkich napięć systemowych |
| Pobór mocy w trybie czuwania | Około 0,6W (50mA przy 12V) |
| Pobór mocy w trybie włączonym | Około 2,6W (217mA przy 12V) w zależności od stanu przekaźników |
| Minimalna oporność obciążenia dla ładowania wstępnego | 10Ω i więcej dla systemów 12V 20Ω i więcej dla systemów 24V i 48V |
| Maksymalny prąd znamionowy wyjścia AUX | 1,1A ciągły, chroniony bezpiecznikiem resetowalnym |
| Port dozwolonego ładowania Maksymalny prąd znamionowy | 0,5A przy 60Vdc, zabezpieczone bezpiecznikiem resetowalnym |
| Port dopuszczenia do rozładowania Maksymalny prąd znamionowy | 0,5A przy 60Vdc, zabezpieczone bezpiecznikiem resetowalnym |
| Przekaźnik alarmowy (SPDT) Maksymalny prąd znamionowy | 2A przy 60Vdc |
| Szyna zbiorcza | M10 (moment obrotowy: 10 Nm) |
| VE.Can | RJ45 |
| I/O | Zdejmowane multi-złącze z zaciskami śrubowymi |
| Kable BTV akumulatora | Męskie i żeńskie okrągłe złącze 3-biegunowe złącze z pierścieniem śrubowym M8 Możliwość podłączenia do 20 baterii w jednym systemie |
| Monitorowanie bezpieczników dystrybutora Lynx (do 4 modułów) | RJ10 (kabel dostarczany z każdym dystrybutorem Lynx) |
| Materiał obudowy | ABS |
| Wymiary obudowy (wys. x szer. x gł.) | 190 x 180 x 80 mm |
| Waga jednostkowa | 1,9 kg |
| Materiał szyny zbiorczej | Miedź cynowana |
| Wymiary szyn zbiorczych (wys. x szer.) | 8 x 30 mm |
| Zakres temperatury roboczej | -40°C do +60° |
| Zakres temperatury przechowywania | -40°C do +60° |
| Wilgotność | Max. 95% (bez kondensacji) |
| Klasa ochrony | IP22 |
| Karta katalogowa | Pobierz |
| Instrukcja | Pobierz |
| Kod produktu | LYN034160210 |
| EAN | 8719076057598 |
Pytania i odpowiedzi
Czy do produktu jest dostępna dokumentacja?
Tak, w załącznikach do pobrania: BMS Overview (EN), Lynx Smart BMS (EN), Instrukcja obsługi (EN), Deklaracja zgodności - Lynx DC distribution, Deklaracja zgodności - Lynx Smart BMS (NG) (EU doc RED).
