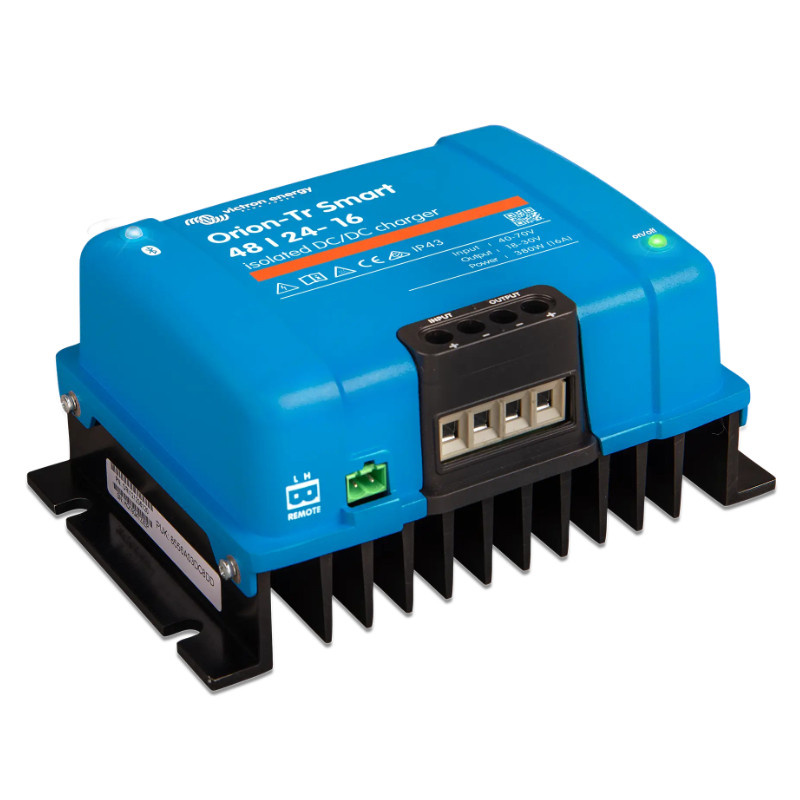

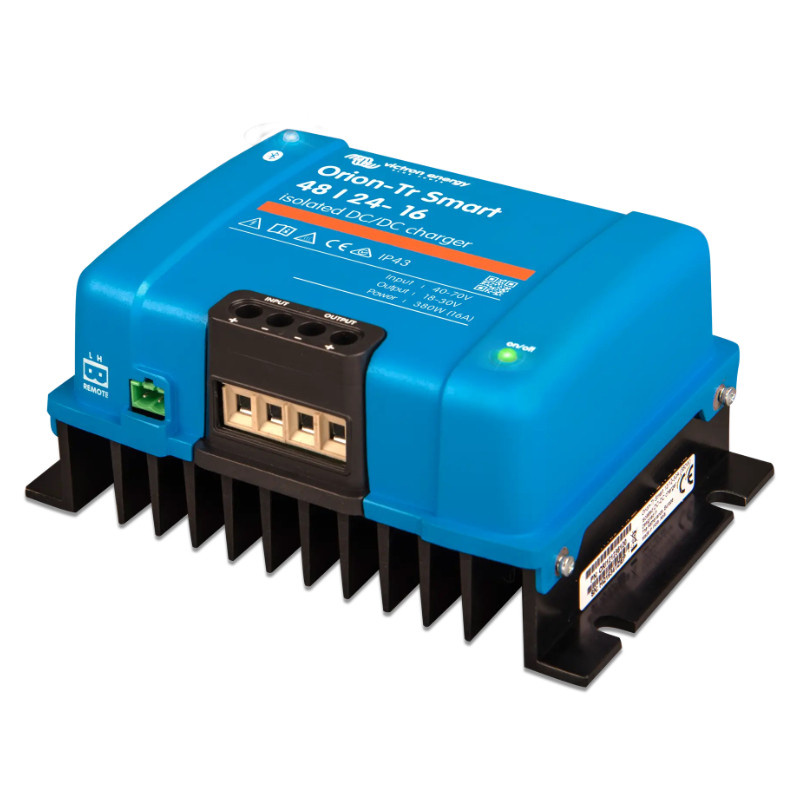

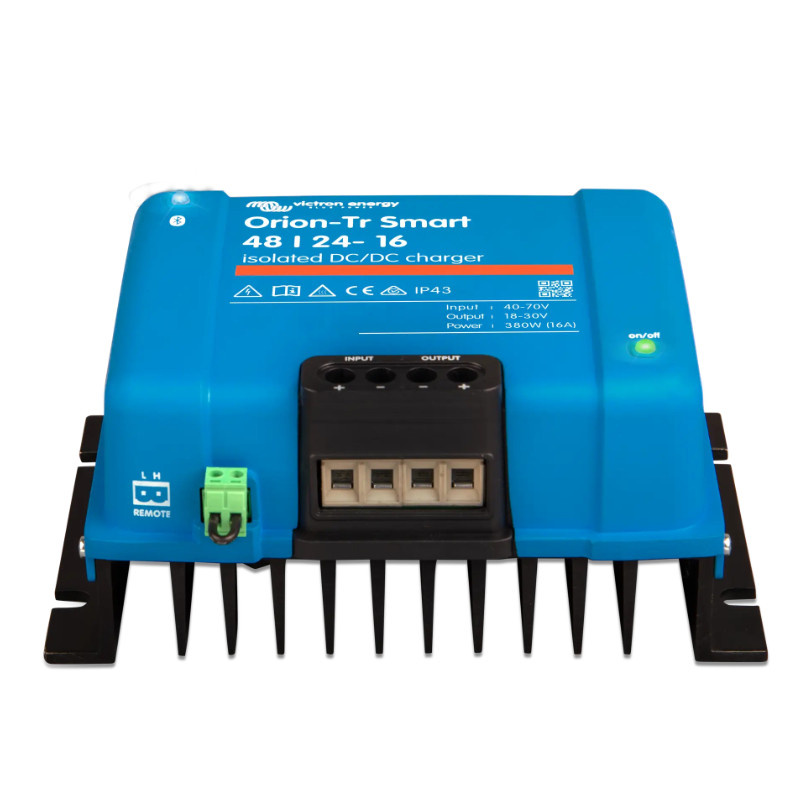

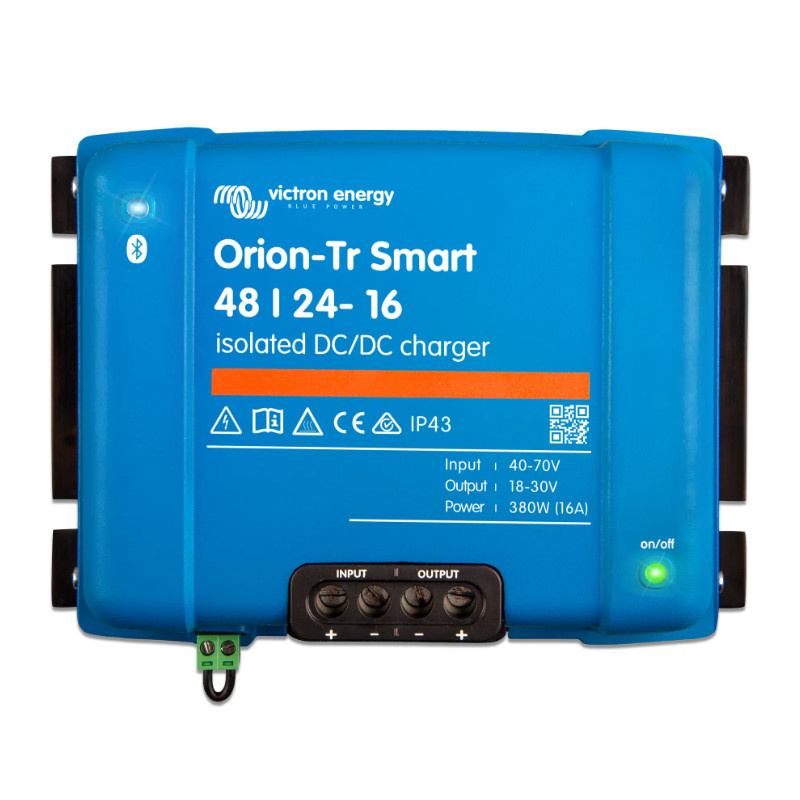

Victron Energy Orion-Tr Smart 48/24-16A Isolated DC-DC charger
- Orion-Tr Smart 48/24-16A to adaptacyjna ładowarka DC-DC z wbudowanym Bluetooth. Przeznaczona do ładowania akumulatora hotelowego z alternatora w systemach dwubateryjnych pojazdów i łodzi.
Victron Energy Orion-Tr Smart 48/24-16A Isolated DC-DC charger - ładowarka Victron Orion-Tr Smart 48/24-16A to izolowany konwerter DC-DC, który umożliwia stabilne i wydajne ładowanie akumulatorów 24 V z instalacji 48 V.
Opis produktu
Oferuje 3-stopniowe ładowanie, ochronę przed przegrzaniem i monitoring przez aplikację VictronConnect.
Najważniejsze parametry
- Zakres napięcia wejściowego: 32-70 V
- Wyłączenie przy podnapięciu: 28 V
- Restart przy podnapięciu: 30 V
- Nominalne napięcie wyjściowe: 24,2 V
- Zakres regulacji napięcia wyjścia: 20-30 V
- Tolerancja napięcia wyjściowego: +/- 0,2 V
- Szum wyjściowy: 2mV rms
Dokumentacja
Do produktu dołączone są pliki do pobrania (zakładka z załącznikami):
- Instrukcja obsługi (EN)
- Certyfikat - Automotive ECE R10/6 - 4721 - Orion-Tr (Smart) Isolated DC-DC charger / converter (220W / 240W / 280W)
- Certyfikat - Automotive ECE R10/6 - 4722 - Orion-Tr (Smart) Isolated DC-DC converter / charger (360W / 400W)
- Deklaracja zgodności - Orion-Tr Smart (EU doc RED)
- Instrukcja obsługi PL
Uwaga
Zdjęcie towaru jest poglądowe i może nie odpowiadać konkretnemu modelowi produktu.
Najważniejsze dane w skrócie
| Marka | Victron Energy |
|---|---|
| Zakres napięcia wejściowego | 32-70 V |
| Wyłączenie przy podnapięciu | 28 V |
| Restart przy podnapięciu | 30 V |
| Nominalne napięcie wyjściowe | 24,2 V |
| Zakres regulacji napięcia wyjścia | 20-30 V |
| Tolerancja napięcia wyjściowego | +/- 0,2 V |
| Szum wyjściowy | 2mV rms |
| Ciągły prąd wyjściowy przy nominalnym napięciu wyjścia 40 °C | 16 A |
| Maksymalny prąd wyjściowy | 15 A |
| Prąd wyjściowy zwarcia | 40 A |
| Moc wyjściowa przy 25 °C | 430 W |
| Moc wyjściowa przy 40 °C | 380 W |
| Sprawność | 89% |
| Prąd wejściowy bez obciążenia (2) | < 80 mA |
| Pobór prądu w trybie czuwania | < 1 mA |
| Izolacja galwaniczna | 200 V między wejściem a wyjściem |
| Zakres temperatur pracy | -20 do +55°C (obniżenie o 3%/°C powyżej 40°C) |
| Wilgotność | Maks. 95% bez kondensacji |
| Złącze pr. stałego (DC) | zaciski przykręcane, maks. 16 mm² |
| Waga | 1,6 kg |
| Wymiary wys. x szer. x gł. | 130 x 186 x 70 mm |
| Klasa ochrony | IP43 (część elektroniczna), IP22 (część złączy) |
| Bezpieczeństwo | EN 60950 |
| Emisja / Odporność | EN 61000-6-3, EN 55014-1 / EN 61000-6-2, EN 61000-6-1, EN 55014-2 |
| Dyrektywa motoryzacyjna | ECE R10-5 |
| Karta katalogowa | Pobierz |
| Instrukcja | Pobierz |
| Kod produktu | ORI482438120 |
| EAN | 8719076065593 |
Pytania i odpowiedzi
Czy do produktu jest dostępna dokumentacja?
Tak, w załącznikach do pobrania: Instrukcja obsługi (EN), Certyfikat - Automotive ECE R10/6 - 4721 - Orion-Tr (Smart) Isolated DC-DC charger / converter (220W / 240W / 280W), Certyfikat - Automotive ECE R10/6 - 4722 - Orion-Tr (Smart) Isolated DC-DC converter / charger (360W / 400W), Deklaracja zgodności - Orion-Tr Smart (EU doc RED), Instrukcja obsługi PL.
